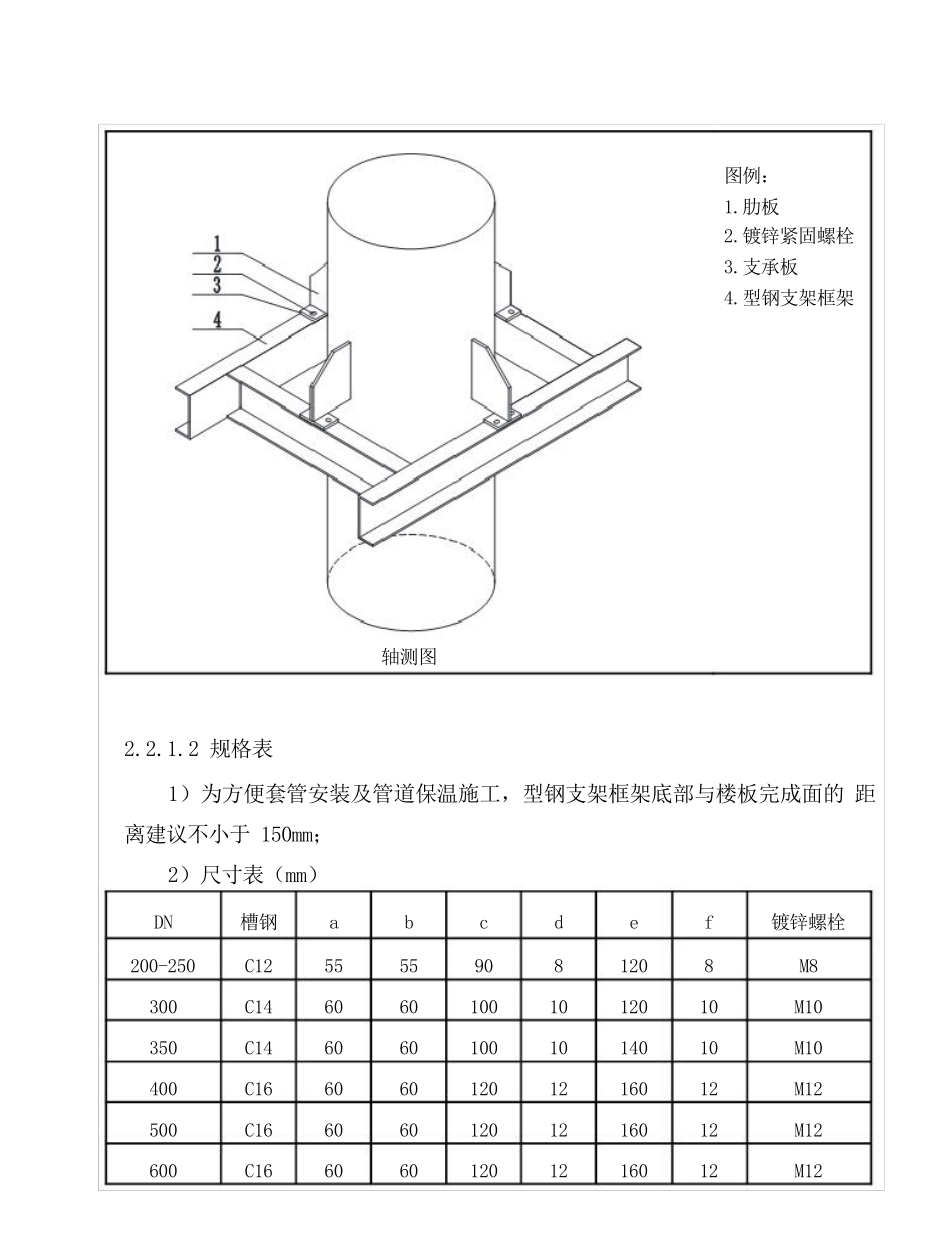

暖通空调工程冷却水管道立管支架施工工艺标准 2.1 适用范围 垂直管道承重支架适用于 DN200 以上冷却水系统立管； 垂直管道固定支架适用于所有型号冷却水系统； 2.2.1 支架详图一 2.2.1.1 图例 冷却水管道垂直管道承重支架（示例管道 DN600） 图例： 1.肋板 2.镀锌紧固螺栓 3.支承板 4.型钢支架框架 顶视图 侧视图 图例： 1.肋板 2.镀锌紧固螺栓 3.支承板 4.型钢支架框架 轴测图 2.2.1.2 规格表 1）为方便套管安装及管道保温施工，型钢支架框架底部与楼板完成面的 距离建议不小于 150mm； 2）尺寸表（mm） DN 槽钢 a b c d e f 镀锌螺栓 200-250 C12 55 55 90 8 120 8 M8 300 C14 60 60 100 10 120 10 M10 350 C14 60 60 100 10 140 10 M10 400 C16 60 60 120 12 160 12 M12 500 C16 60 60 120 12 160 12 M12 600 C16 60 60 120 12 160 12 M12 2.2.1.3 工艺要求 1）采用本支架时，需相关结构专业考虑管道运行时的荷载对结构安全的 影响； 2）固定支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺 章节），焊接变形应予以矫正； 3）冷却水管道承重支架一般位于管井的最下方，设置数量根据设计要求 或受力计算决定； 4）冷却水管一般不考虑管道补偿； 5）只设置一个固定支架时，立管最下方第一个水平支架需要做加固处理 或将其支架所用型钢型号放大（具体大小需经过受力分析以后确定，承重支 架的受力计算见附录一）； 6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥 善保管。 7）图示仅为单管样式，多管时组合使用； 8）支架肋板及支撑板的选用参见 HG/T21629-1999 管架标准图或室内管 道支架及吊架 03S402； 9）冬季运行的冷却塔（能源塔）管道设置应参考冷冻水管道。 2.2.2 支架详图二 2.2.2.1 图例 垂直管道支架 A 图例： 1.连接板 2.可转动支架 3.管道框架 4.封堵板 1 2 4 3 垂直管道支架 B 图例： 1.连接板 2.可转动支架 3.管道框架 4.套管 1 2 4 3 2.2.3 支架详图三 2.2.3.1 图例 冷却水管道垂直活动支架（示例管道 DN600） 图例： 1.镀锌扁钢抱箍 2.镀锌螺丝 3.型钢支架 4.膨胀螺丝 底部钢板大样 2.2.3.2 规格表 尺寸表（mm） 镀锌螺 膨胀螺 镀锌扁 DN 槽钢 a b c d f g 栓规格 栓规格 钢规格 200～250 C12 30 180 113 12...
