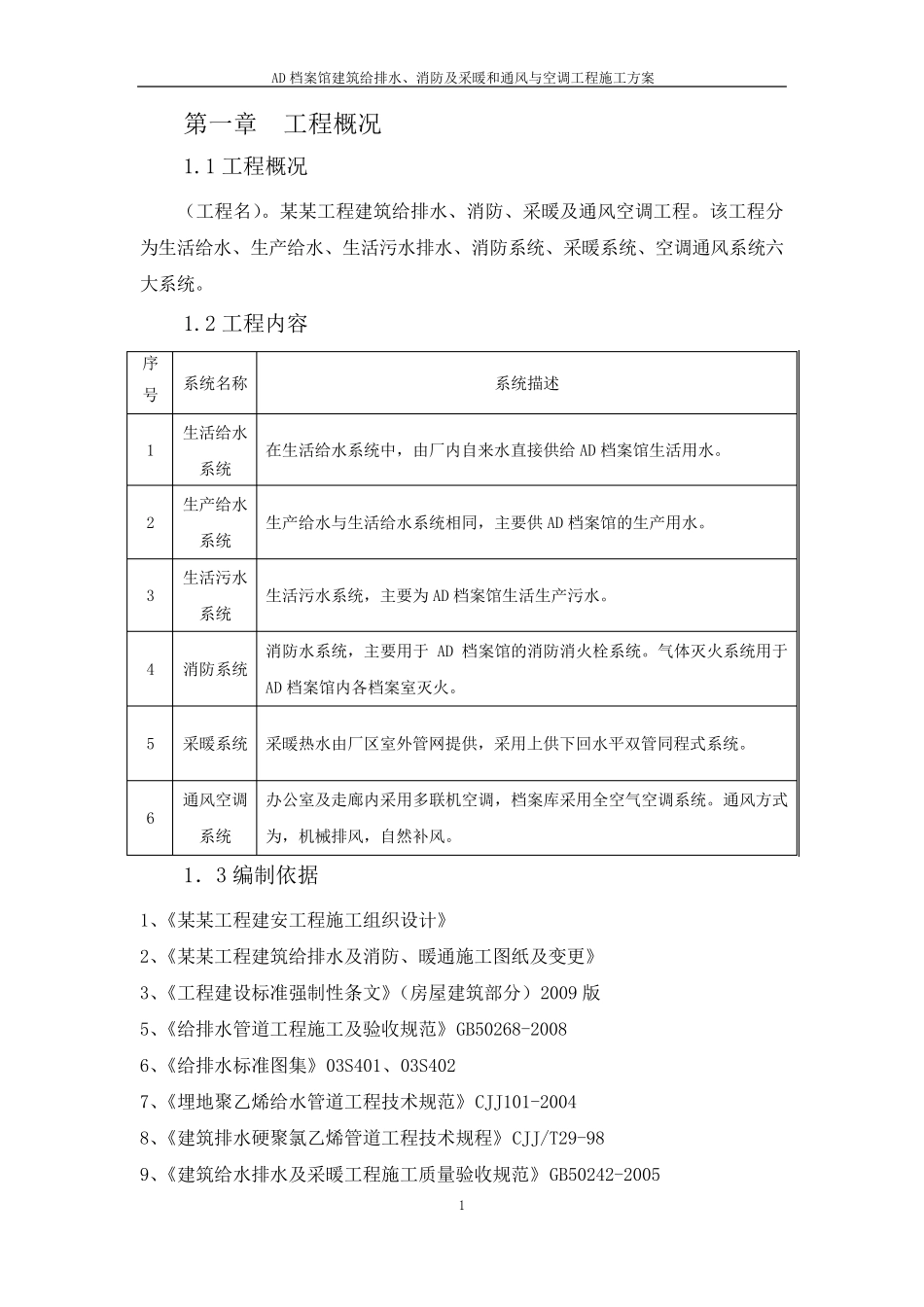

AD 档案馆建筑给排水、消防及采暖和通风与空调工程施工方案 1 第一章 工程概况 1.1 工程概况 （工程名）。某某工程建筑给排水、消防、采暖及通风空调工程。该工程分为生活给水、生产给水、生活污水排水、消防系统、采暖系统、空调通风系统六大系统。 1.2 工程内容 序号 系统名称 系统描述 1 生活给水系统 在生活给水系统中，由厂内自来水直接供给AD 档案馆生活用水。 2 生产给水系统 生产给水与生活给水系统相同，主要供 AD 档案馆的生产用水。 3 生活污水系统 生活污水系统，主要为 AD 档案馆生活生产污水。 4 消防系统 消防水系统，主要用于 AD 档案馆的消防消火栓系统。气体灭火系统用于AD 档案馆内各档案室灭火。 5 采暖系统 采暖热水由厂区室外管网提供，采用上供下回水平双管同程式系统。 6 通风空调系统 办公室及走廊内采用多联机空调，档案库采用全空气空调系统。通风方式为，机械排风，自然补风。 1．3 编制依据 1、《某某工程建安工程施工组织设计》 2、《某某工程建筑给排水及消防、暖通施工图纸及变更》 3、《工程建设标准强制性条文》（房屋建筑部分）2009 版 5、《给排水管道工程施工及验收规范》GB50268-2008 6、《给排水标准图集》03S401、03S402 7、《埋地聚乙烯给水管道工程技术规范》CJJ101-2004 8、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98 9、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2005 AD 档案馆建筑给排水、消防及采暖和通风与空调工程施工方案 2 10、《气体灭火系统施工及验收规范》GB50263-2007 11、《通风与空调工程施工质量验收规范》GB50243-2002 12、《制冷设备安装工程施工及验收规范》GB50274-98 13、《建筑安装工程施工质量验收统一标准》（GB 50300-2001） 第二章 施工准备 2.1 技术准备 1、图纸自审：图纸自审工作由项目总工程师主持进行，项目专业技术人员参加，并指定专人做好记录，自审要点包括： —施工图纸和资料是否齐全； —图纸本身及相互之间有无错误和矛盾； —图纸与说明书是否一致； —主要设计尺寸、轴线坐标、标高是否准确清楚； —图纸说明是否清楚； —采用的标准图有哪些，有无采用作废标准图； —采用的新材料以及特殊材料的技术性能、参数是否表述清楚； —材料、设备表是否和相关的图纸一致； —各专业之间有无矛盾，尤其是安装空间上有无冲突，系统配置是否完善。 2、图纸会审：通过图...
