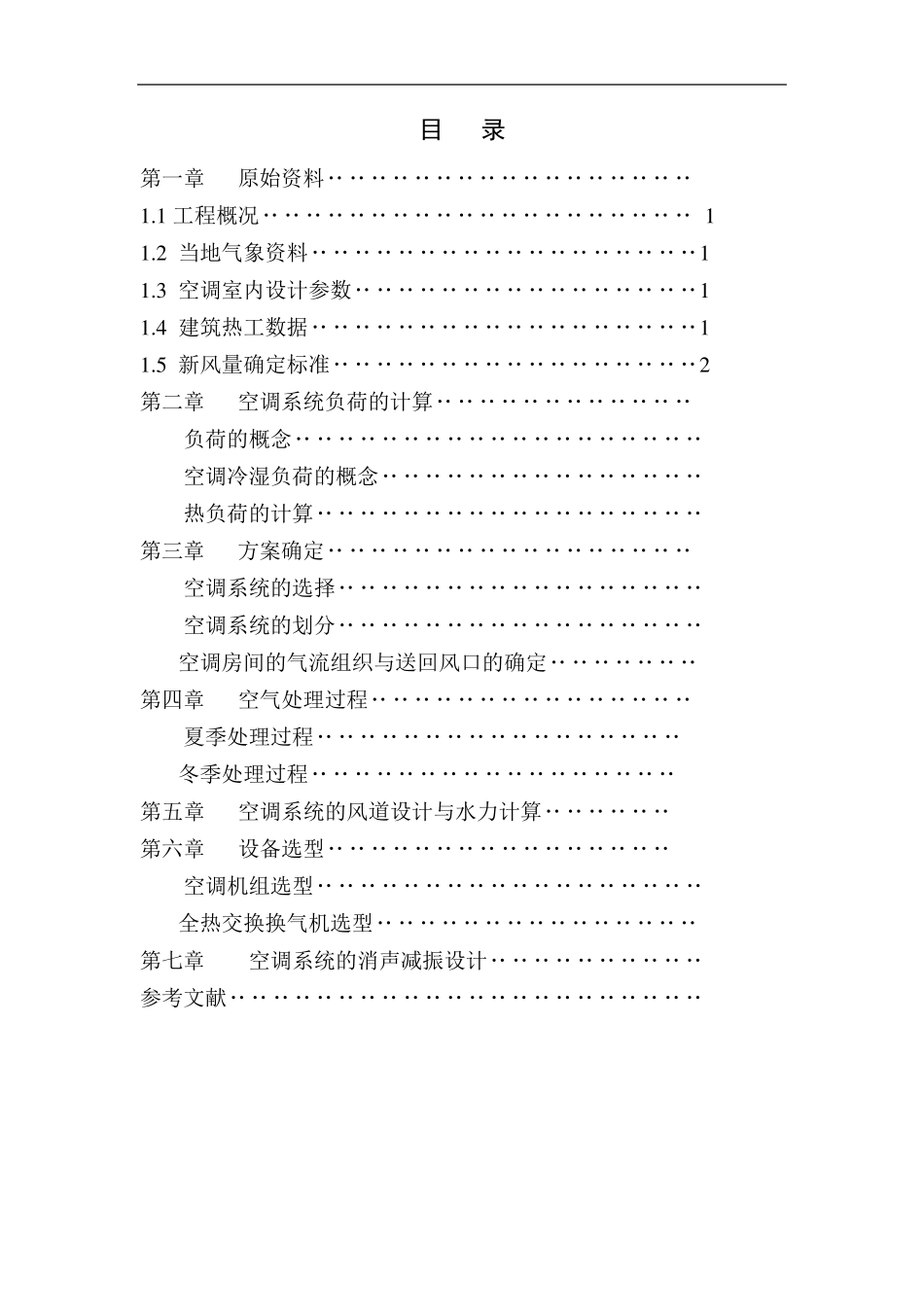

目 录 第一章 原始资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1 1 .1 工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1 1 .2 当地气象资料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1 .3 空调室内设计参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1 .4 建筑热工数据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 1 .5 新风量确定标准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 第二章 空调系统负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥ 2 2.1 负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 2.2 空调冷湿负荷的概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2 2.3 热负荷的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 第三章 方案确定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 3 3.1 空调系统的选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 3.2 空调系统的划分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 3.3空调房间的气流组织与送回风口的确定‥‥‥‥‥‥‥ 4 第四章 空气处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4 4.1 夏季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 4.2冬季处理过程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 第五章 空调系统的风道设计与水力计算‥‥‥‥‥‥ 7 第六章 设备选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 6.1 空调机组选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥8 6.2全热交换换气机选型‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 第七章 空调系统的消声减振设计‥‥‥‥‥‥‥‥‥‥9 参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9 MDV 设计大赛暖通设计说明书 1 第一章 原始资料 1.1工程概况 本设计的建筑是一栋欧式办公楼，该办公楼坐落在天津市，共有七层，从地上一层到地上七层。建筑高度24.2m。总建筑面积为3710m2，总空调面积为2330 m2基地面积603m2 。各层层高均3.3米,吊顶后净空高度2.5米, 外墙为轻集料混凝土小型空心砌块墙，未详之处详见建筑图纸。本设计为该办公楼一至七层房间的空调及通风系统。 1.2当地气象资料 表2-1 室外气象参数 台站位置 室外计算干球温度（℃） 夏季空调室外计算湿球温度（℃） 冬季空调计算干球温度 （℃） 夏季大气压力(kpa) 北纬 东经 夏季空调计算温度 （℃） 夏季空调日平均温度 （℃） 39°06′ 117°10′ 33.4 29 26.9 -11 100.48 1.3空调室内设计参数 表2-2 室内设计参数 房间 名称 温 度（℃） 相对湿...
