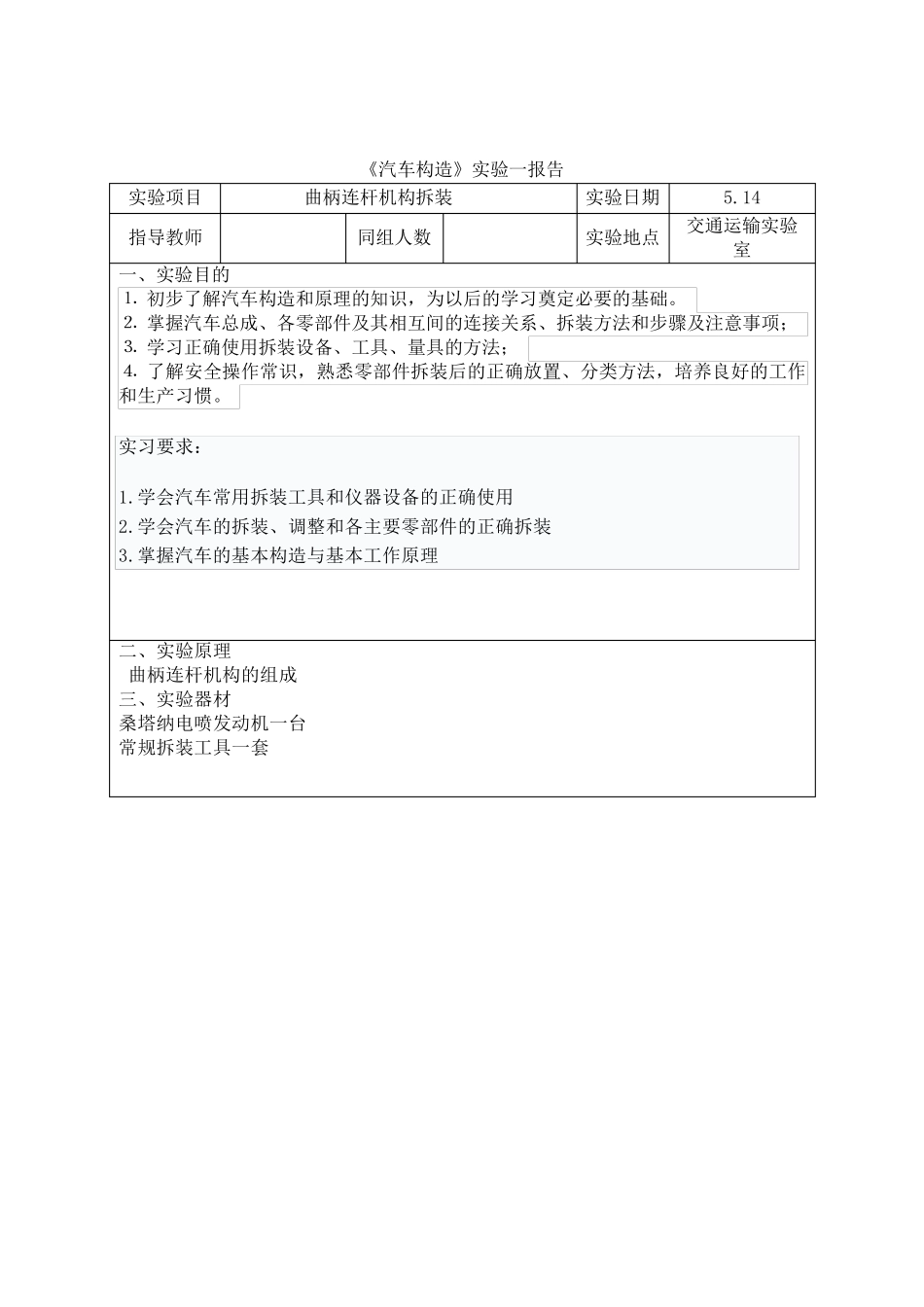

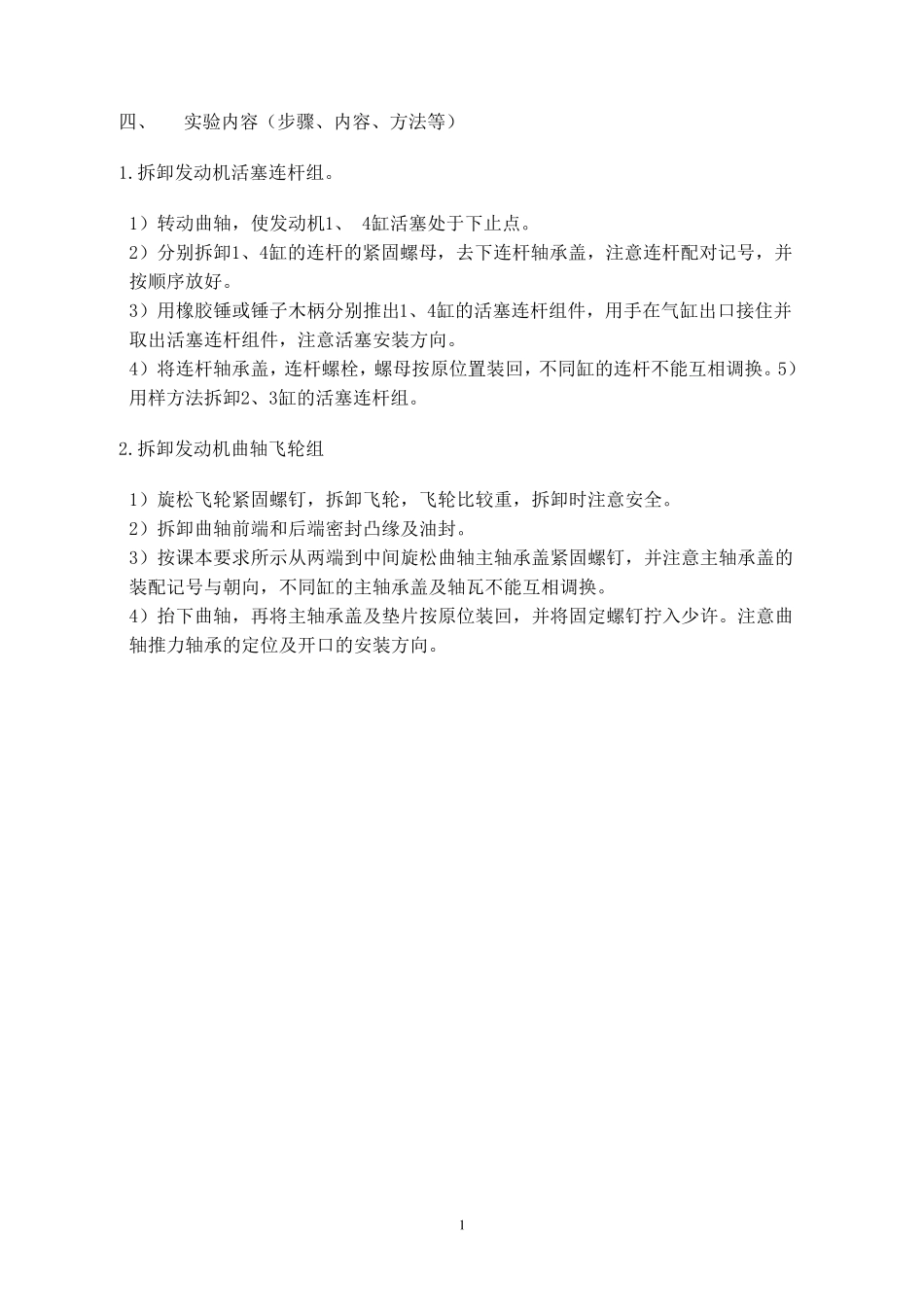

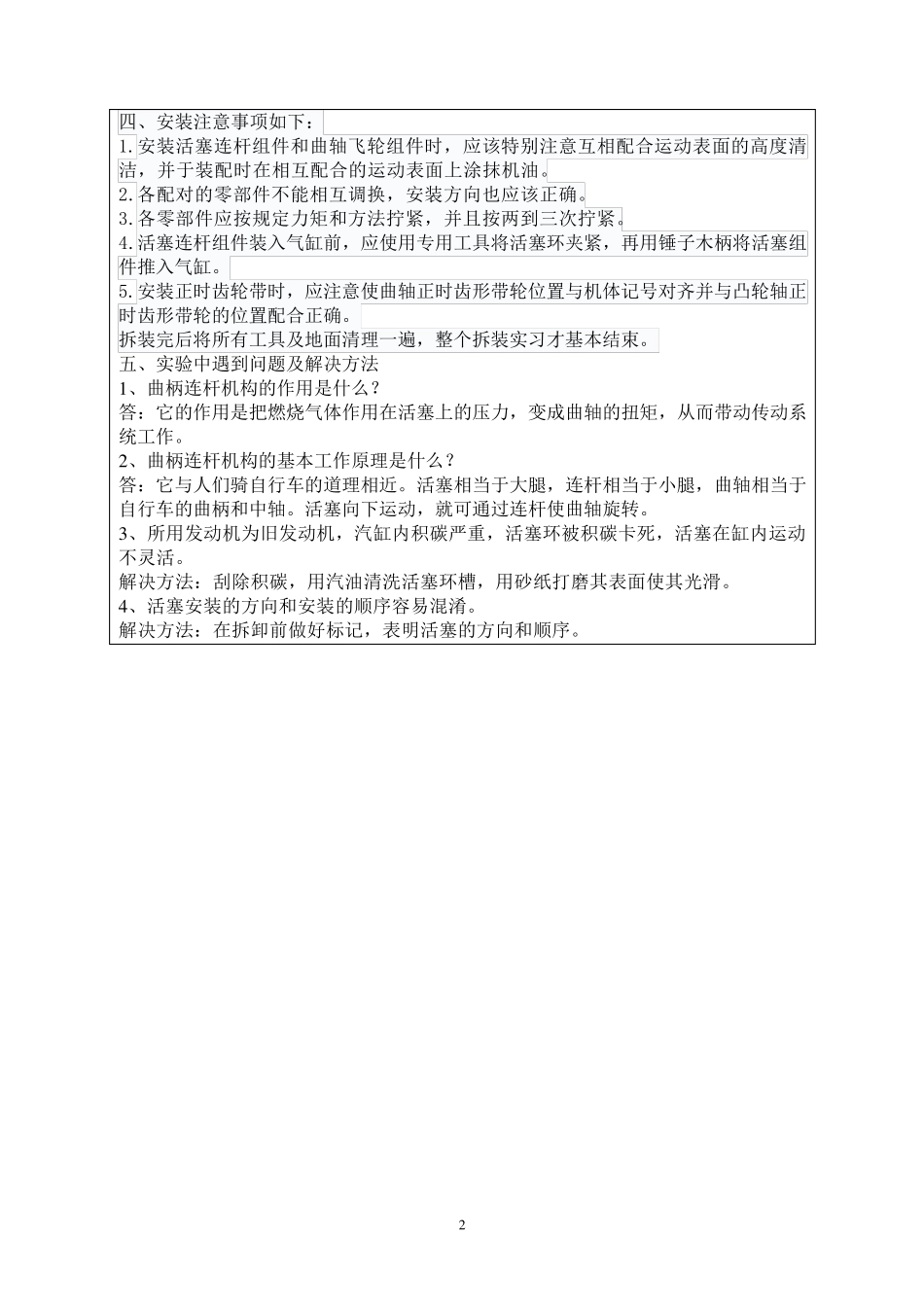

《汽车构造》实验一报告 实验项目 曲柄连杆机构拆装 实验日期 5.14 指导教师 同组人数 实验地点 交通运输实验室 一、实验目的 ⒈ 初步了解汽车构造和原理的知识,为以后的学习奠定必要的基础。 ⒉ 掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项; ⒊ 学习正确使用拆装设备、工具、量具的方法; ⒋ 了解安全操作常识,熟悉零部件拆装后的正确放置、分类方法,培养良好的工作和生产习惯。 实习要求: 1.学会汽车常用拆装工具和仪器设备的正确使用 2.学会汽车的拆装、调整和各主要零部件的正确拆装 3.掌握汽车的基本构造与基本工作原理 二、实验原理 曲柄连杆机构的组成 三、实验器材 桑塔纳电喷发动机一台 常规拆装工具一套 1 四、 实验内容(步骤、内容、方法等) 1.拆卸发动机活塞连杆组。 1)转动曲轴,使发动机1、 4缸活塞处于下止点。 2)分别拆卸1、4缸的连杆的紧固螺母,去下连杆轴承盖,注意连杆配对记号,并按顺序放好。 3)用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件,用手在气缸出口接住并取出活塞连杆组件,注意活塞安装方向。 4)将连杆轴承盖,连杆螺栓,螺母按原位置装回,不同缸的连杆不能互相调换。5)用样方法拆卸2、3缸的活塞连杆组。 2.拆卸发动机曲轴飞轮组 1)旋松飞轮紧固螺钉,拆卸飞轮,飞轮比较重,拆卸时注意安全。 2)拆卸曲轴前端和后端密封凸缘及油封。 3)按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉,并注意主轴承盖的装配记号与朝向,不同缸的主轴承盖及轴瓦不能互相调换。 4)抬下曲轴,再将主轴承盖及垫片按原位装回,并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。 2 四、安装注意事项如下: 1.安装活塞连杆组件和曲轴飞轮组件时,应该特别注意互相配合运动表面的高度清洁,并于装配时在相互配合的运动表面上涂抹机油。 2.各配对的零部件不能相互调换,安装方向也应该正确。 3.各零部件应按规定力矩和方法拧紧,并且按两到三次拧紧。 4.活塞连杆组件装入气缸前,应使用专用工具将活塞环夹紧,再用锤子木柄将活塞组件推入气缸。 5.安装正时齿轮带时,应注意使曲轴正时齿形带轮位置与机体记号对齐并与凸轮轴正时齿形带轮的位置配合正确。 拆装完后将所有工具及地面清理一遍,整个拆装实习才基本结束。 五、实验中遇到问题及解决方法 1 、曲柄连杆机构的作用是什么? 答:它的作用是把燃烧气体作...
