曲线上梁的平分中矢坐标计算方法

曲线上梁的平分中矢坐标计算方法_第1页
1/15
曲线上梁的平分中矢坐标计算方法_第2页
2/15
曲线上梁的平分中矢坐标计算方法_第3页
3/15

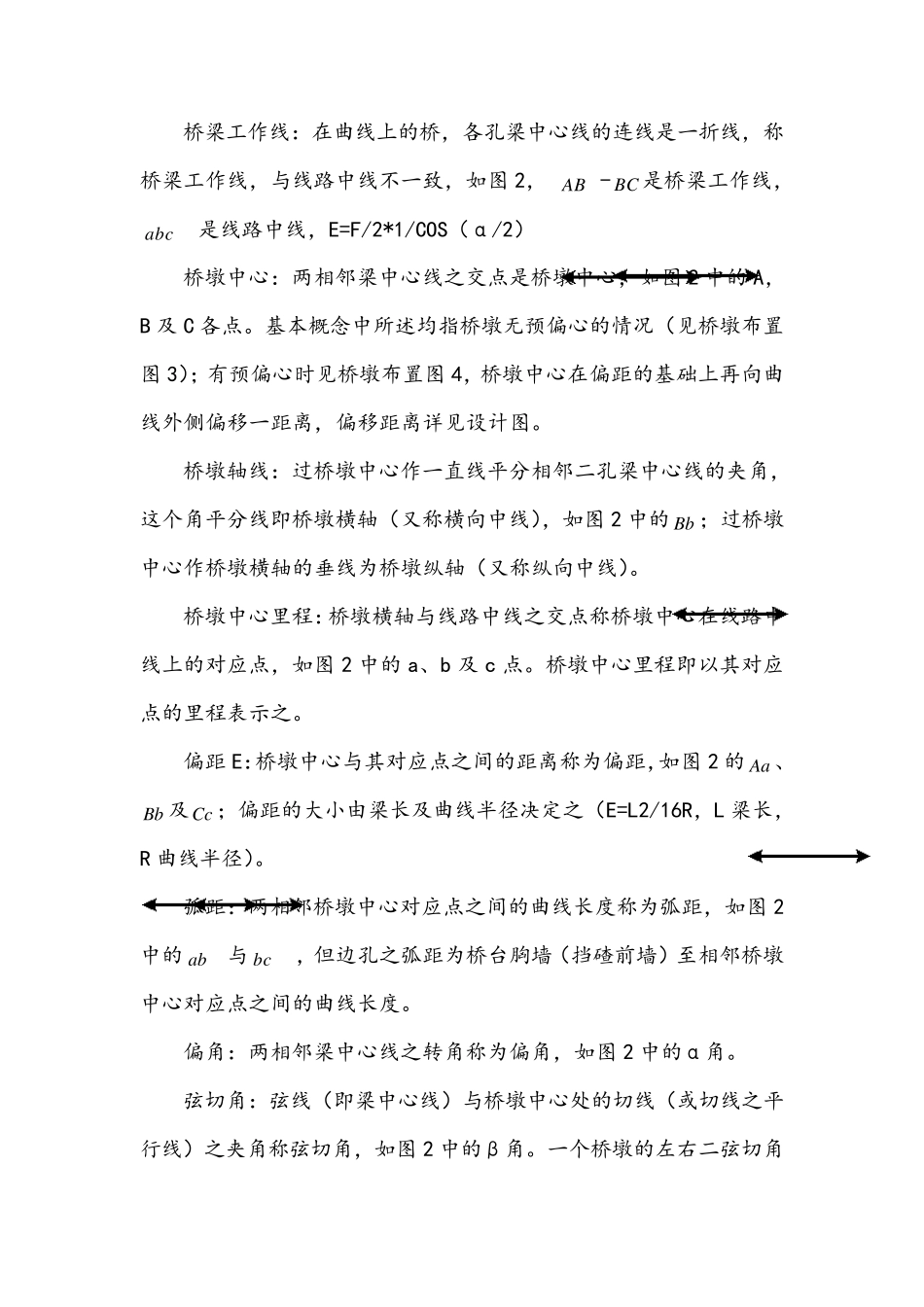

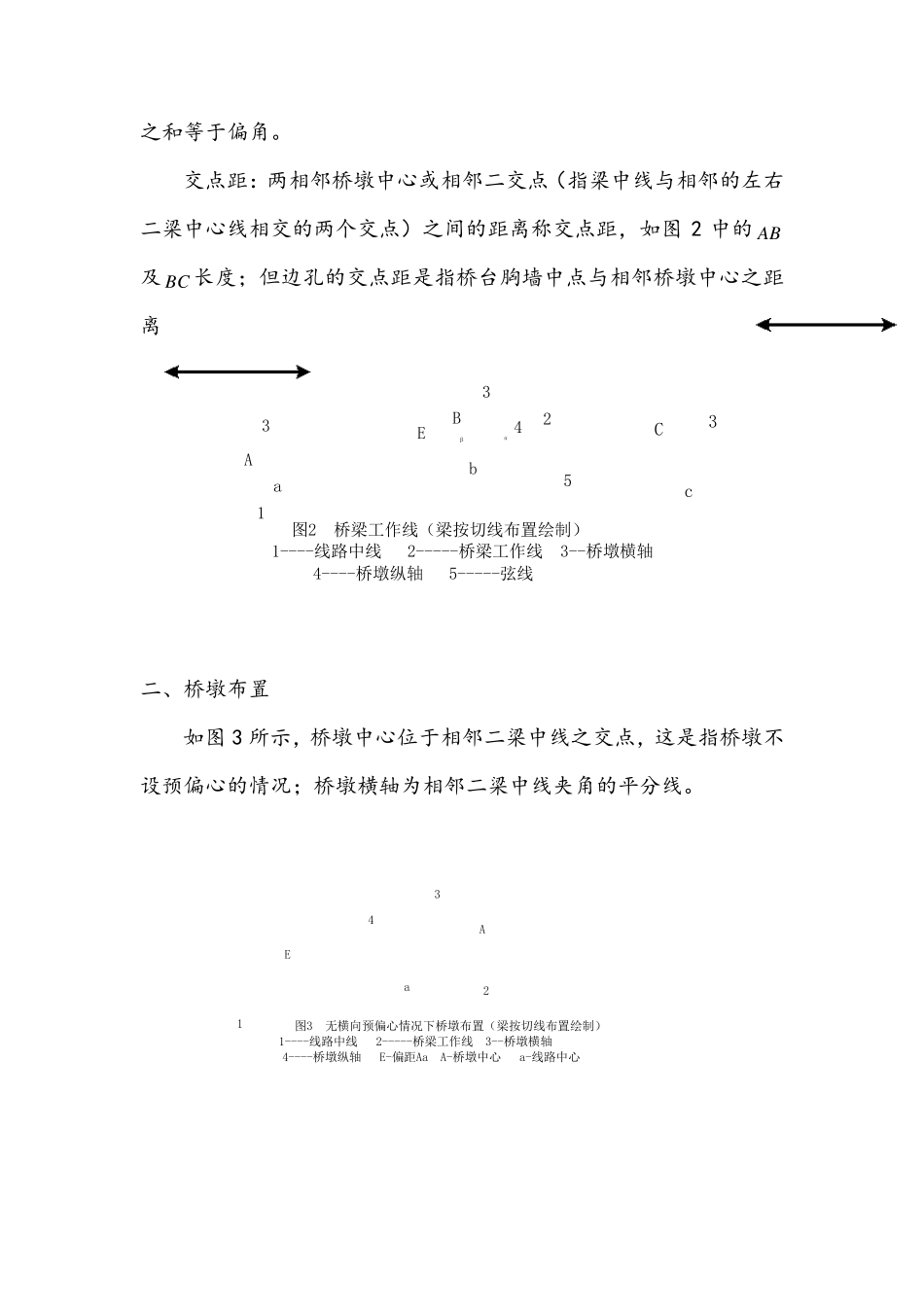

第 一 部 分 桥 梁 在 曲 线 上 的 布 置 一 、 梁 的 布 置 与 基 本 概 念 1 梁 的 布 置 设 在 曲 线 上 的 钢 筋 混 凝 土 简 支 梁 式 桥 , 每 孔 梁 仍 是 直 的 , 于 是 各孔 梁 中 线 的 连 接 线 成 为 折 线 , 以 适 应 梁 上 曲 线 线 路 之 需 要 。 但 若 按 图1 所 示 布 置 , 使 线 路 中 线 与 梁 的 中 线 在 梁 端 相 交 , 则 由 图 可 以 看 出 ,线 路 中 线 总 是 偏 在 梁 跨 中 线 的 外 侧 , 当 列 车 过 桥 时 , 外 侧 那 片 梁 必 然受 力 较 大 ; 况 且 列 车 运 行 时 要 产 生 离 心 力 , 使 外 侧 的 一 片 梁 受 力 较 大的 现 象 更 加 严 重 。 为 了 使 两 片 梁 受 力 较 为 均 衡 , 合 理 的 布 置 方 案 应 把 梁 的 中 线 向 曲线 外 侧 适 当 移 动 。 一 般 情 况 下 梁 的 布 置 有 两 种 方 案 : ⑴ 平 分 中 矢 布 置 : 在 跨 中 处 梁 的 中 线 平 分 矢 距 f, 即 梁 的 中 线 与线 路 中 线 的 偏 距f1=f/2; 在 桥 墩 中 线 处 梁 的 中 线 与 线 路 中 线 的 偏 距E=f/2。 这 种 布 置 的 特 点 是 内 外 侧 两 片 梁 的 偏 距 相 同 (f1=E=f/2), 故两 片 梁 的 人行 道加 宽值相 等。 ⑵切线 布 置 : 在 跨 中 处 梁 的 中 线 与 线 路 中 线 相 切, 即 偏 距 f1=0;在 桥 墩 中 心 处 梁 的 中 线 与 线 路 中 线 的 偏 距 为 E=f。(f=R-R*COS(α/2)) 1----线路中线 2-----梁的中线图1 梁的中线连成折线示意21 2 基 本 概 念 桥梁工作线:在曲线上的桥,各孔梁中心线的连线是一折线,称桥梁工作线,与线路中线不一致,如图2, AB - BC 是桥梁工作线,abc是线路中线,E=F/2*1/COS(α/2) 桥墩中心:两相邻梁中心线之交点是桥墩中心,如图2 中的A,B 及 C 各点。基本概念中所述均指桥墩无预偏心的情况(见桥墩布置图3);有预偏心时见桥墩布置图4,桥墩中心在偏距的基础上再向曲线外侧偏移一距离,偏移距离详见设计图。 桥墩轴线:过桥墩中心作一直线平分相邻二孔梁中心线的夹角...
