曲轴加工工艺卡片

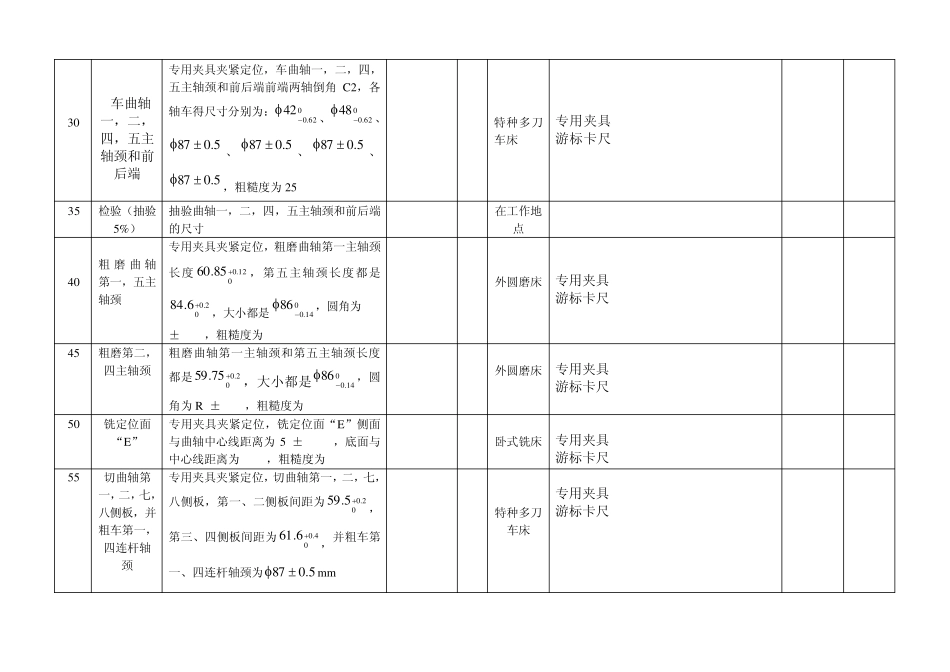

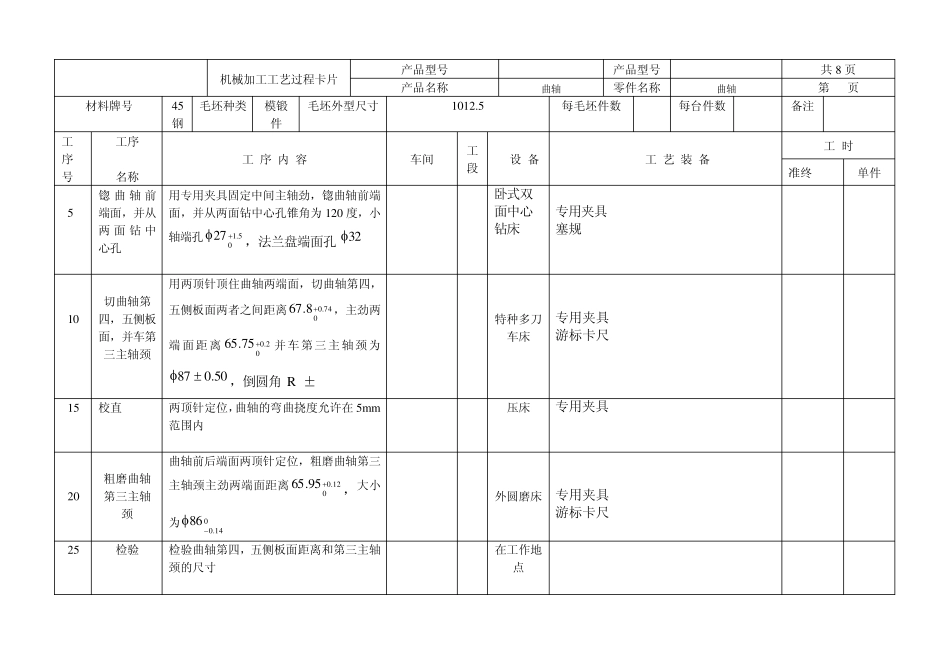

机械加工工艺过程卡片 产品型号 产品型号 共8 页 产品名称 曲轴 零件名称 曲轴 第 页 材料牌号 45钢 毛坯种类 模锻件 毛坯外型尺寸 1012.5 每毛坯件数 每台件数 备注 工 序 号 工序 名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时 准终 单件 5 锪曲轴前端面，并从两面钻中心孔 用专用夹具固定中间主轴劲，锪曲轴前端面，并从两面钻中心孔锥角为120 度，小轴端孔5.1027 ，法兰盘端面孔32 卧式双面中心钻床 专用夹具 塞规 10 切曲轴第四，五侧板面，并车第三主轴颈 用两顶针顶住曲轴两端面，切曲轴第四，五侧板面两者之间距离 74.008.67，主劲两端面距离2.0075.65并车第三主轴颈为50.087 ，倒圆角R6±0.25 特种多刀车床 专用夹具 游标卡尺 15 校直 两顶针定位，曲轴的弯曲挠度允许在 5mm范围内 压床 专用夹具 20 粗磨曲轴第三主轴颈 曲轴前后端面两顶针定位，粗磨曲轴第三主轴颈主劲两端面距离12.0095.65，大小为014.086 外圆磨床 专用夹具 游标卡尺 25 检验 检验曲轴第四，五侧板面距离和第三主轴颈的尺寸 在工作地点 30 车曲轴 一，二，四，五主轴颈和前后端 专用夹具夹紧定位，车曲轴一，二，四，五主轴颈和前后端前端两轴倒角C2，各轴车得尺寸分别为：062.042、062.048、5.087 、5.087 、5.087 、5.087 ，粗糙度为25 特种多刀车床 专用夹具 游标卡尺 35 检验（抽验5%） 抽验曲轴一，二，四，五主轴颈和前后端的尺寸 在工作地点 40 粗磨曲轴第一，五主轴颈 专用夹具夹紧定位，粗磨曲轴第一主轴颈长度12.0085.60，第五主轴颈长度都是2.006.84，大小都是014.086，圆角为R6±0.25，粗糙度为6.3 外圆磨床 专用夹具 游标卡尺 45 粗磨第二，四主轴颈 粗磨曲轴第一主轴颈和第五主轴颈长度都是2.0075.59，大小都是014.086，圆角为R6±0.25，粗糙度为6.3 外圆磨床 专用夹具 游标卡尺 50 铣定位面“E” 专用夹具夹紧定位，铣定位面“E”侧面与曲轴中心线距离为58±0.1mm，底面与中心线距离为45mm，粗糙度为25 卧式铣床 专用夹具 游标卡尺 55 切曲轴第一，二，七，八侧板，并粗车第一，四连杆轴颈 专用夹具夹紧定位，切曲轴第一，二，七，八侧板，第一、二侧板间距为 2.005.59，第三、四侧板间距为 4.006.61，并粗车第一、四连杆轴颈为 5.087 mm 特种多刀车床...
