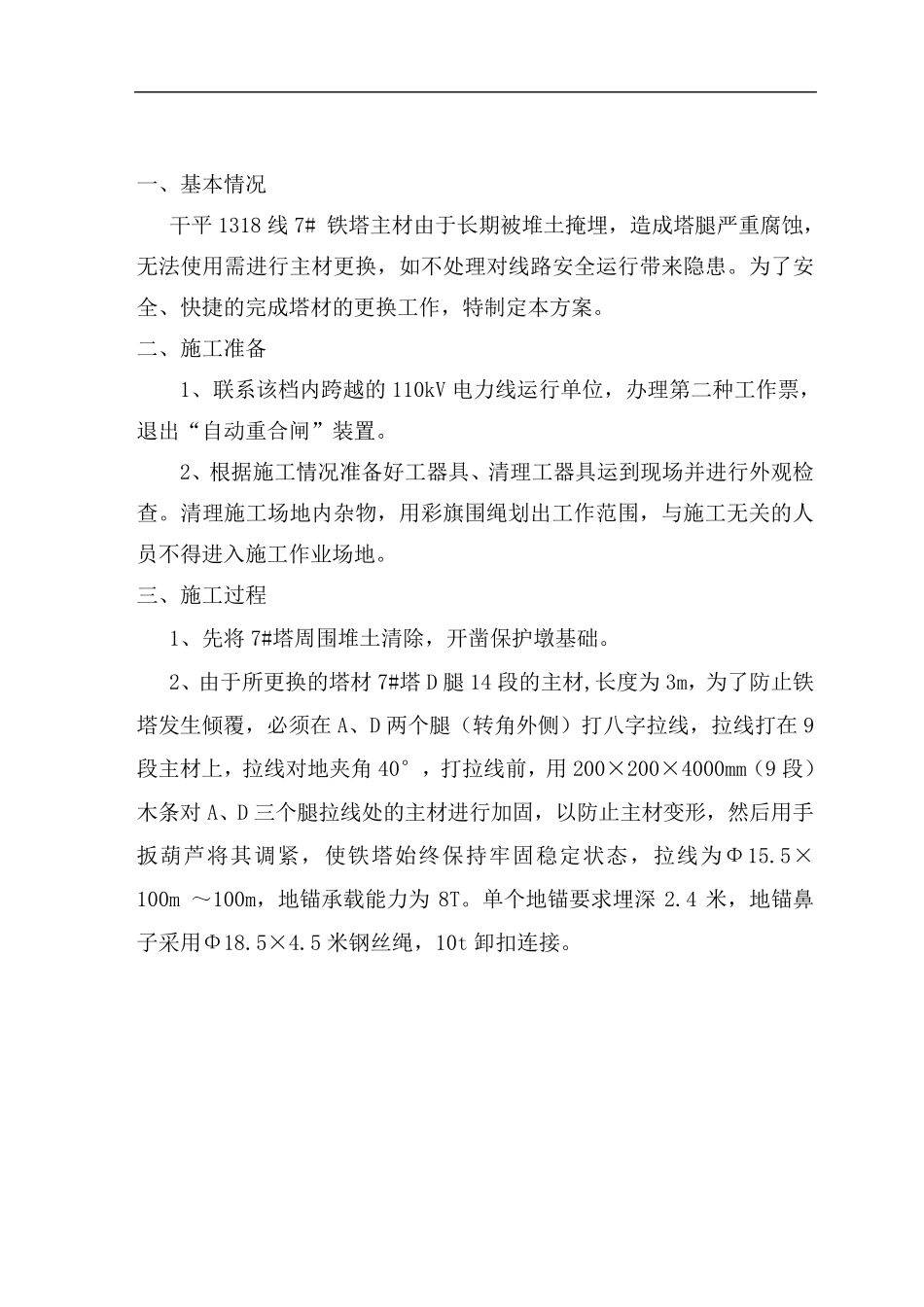

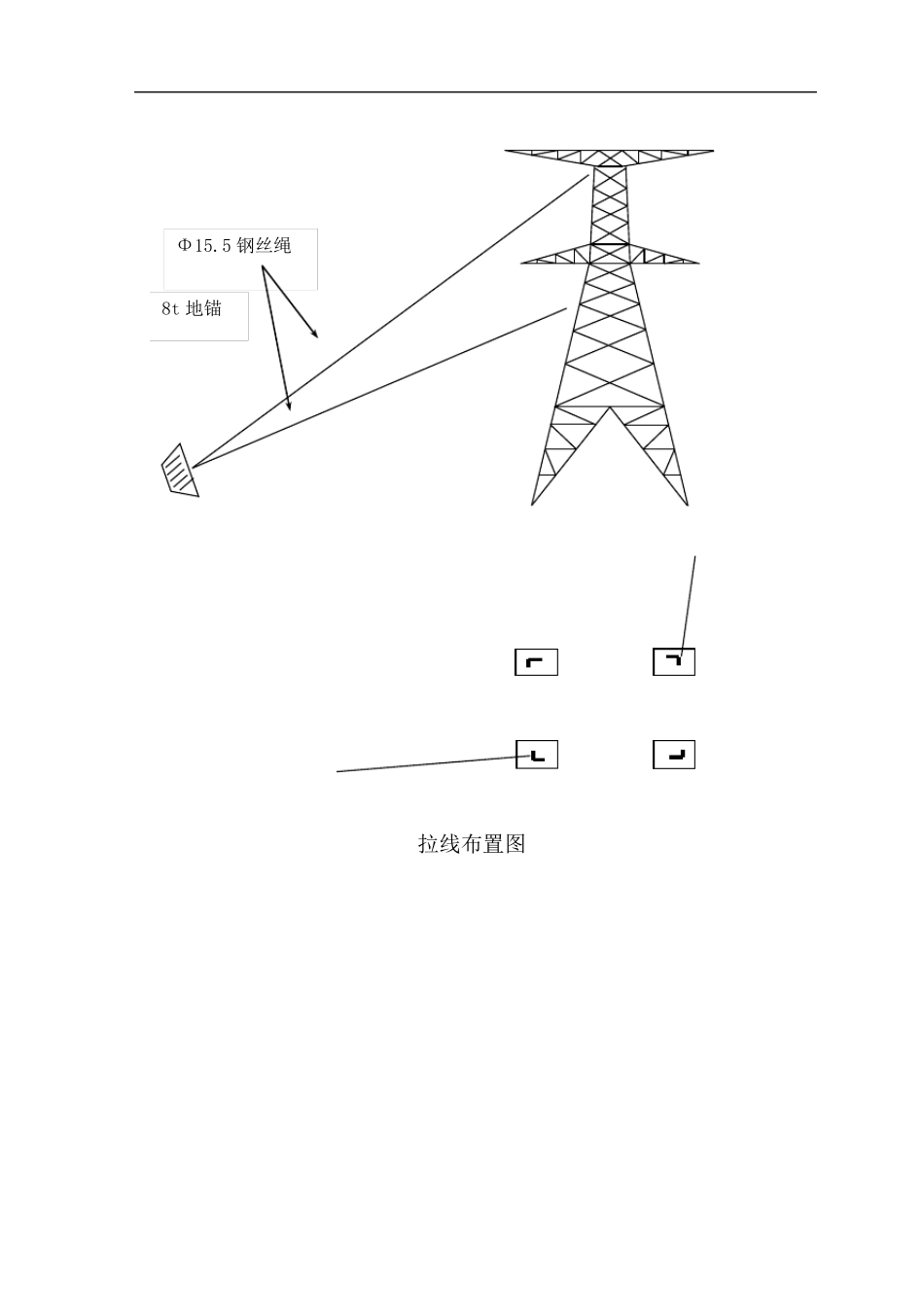

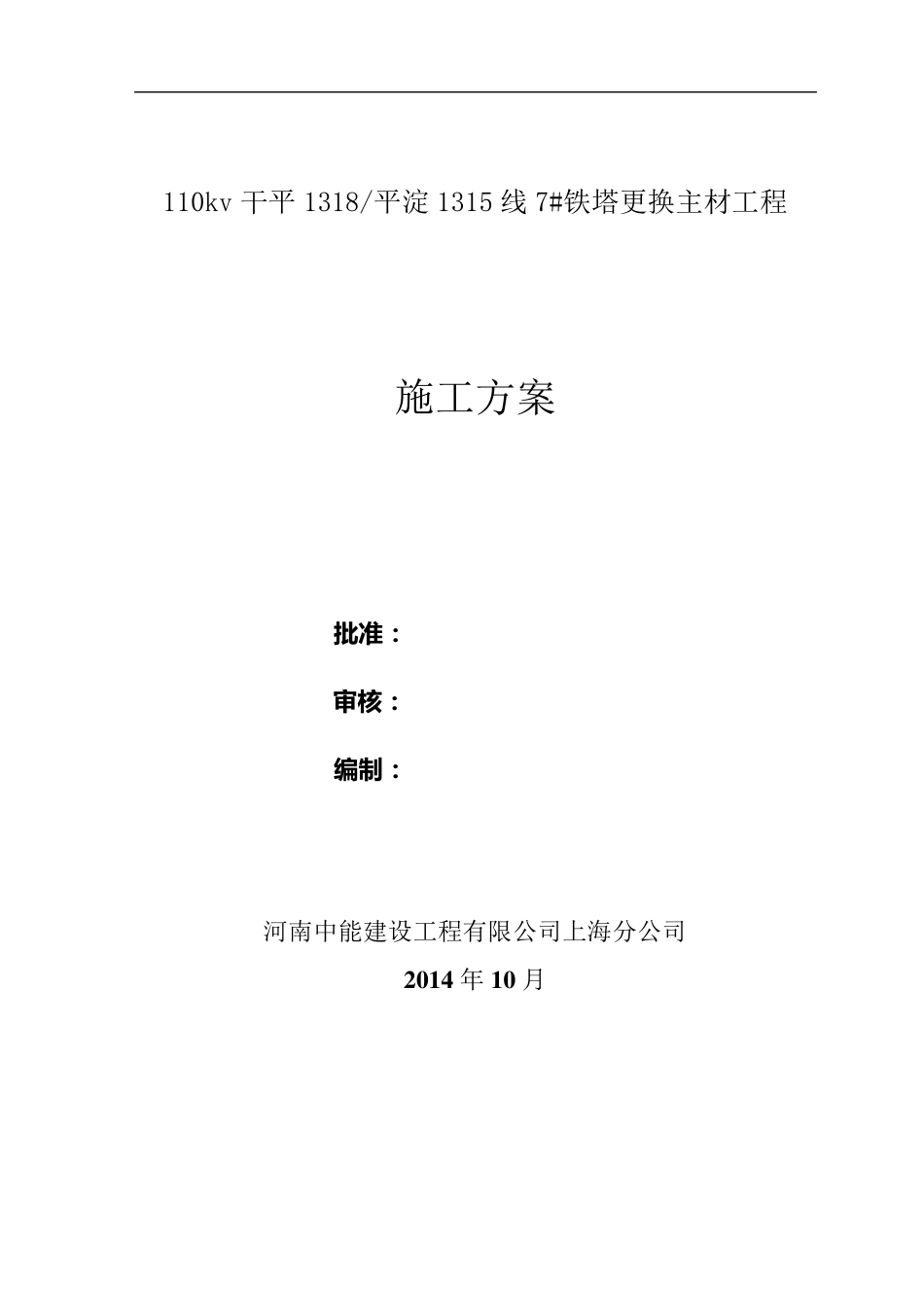

110kv 干平1318/平淀1315 线7#铁塔更换主材工程 施工方案 批 准： 审核： 编制： 河南中能建设工程有限公司上海分公司 2 0 1 4 年 1 0 月 一 、 基 本 情 况 干 平 1318 线 7# 铁 塔 主 材 由 于 长 期 被 堆 土 掩 埋 ， 造 成 塔 腿 严 重 腐 蚀 ，无 法 使 用 需 进 行 主 材 更 换 ， 如 不 处 理 对 线 路 安 全 运 行 带 来 隐 患 。 为 了 安全 、 快 捷 的 完 成 塔 材 的 更 换 工 作 ， 特 制 定 本 方 案 。 二 、 施 工 准 备 1、 联 系 该 档 内 跨 越 的 110kV 电 力 线 运 行 单 位 ， 办 理 第 二 种 工 作 票 ，退 出 “ 自 动 重 合 闸 ” 装 置 。 2、 根 据 施 工 情 况 准 备 好 工 器 具 、 清 理 工 器 具 运 到 现 场 并 进 行 外 观 检查 。 清 理 施 工 场 地 内 杂 物 ， 用 彩 旗 围 绳 划 出 工 作 范 围 ， 与 施 工 无 关 的 人员 不 得 进 入 施 工 作 业 场 地 。 三 、 施 工 过 程 1、 先将7#塔 周围 堆 土 清 除， 开凿保护墩基 础。 2、 由 于 所更 换 的 塔 材 7#塔 D 腿 14 段的 主 材 ,长 度为 3m， 为 了 防止铁塔 发生倾覆， 必须在A、 D 两个腿 （转角外 侧）打八字拉线 ， 拉线 打在9段主 材 上， 拉线 对 地 夹角40°， 打拉线 前， 用 200×200×4000mm（9 段）木条对 A、 D 三 个腿 拉线 处 的 主 材 进 行 加固， 以防止主 材 变形， 然后用 手扳葫芦将其调紧， 使 铁 塔 始终保持牢固稳定 状态， 拉线 为 Φ15.5×100m ～100m， 地 锚承载能力 为8T。 单 个地 锚要求埋 深 2.4 米， 地 锚鼻子采用 Φ18.5×4.5 米钢丝绳 ， 10t 卸扣连接。 拉线布置图 Φ15.5 钢丝绳 8t 地锚 3、抱杆选用断面□500×500×15000 钢抱杆，高度为 15 米。使用人字抱杆（高度以超出被更换主材 3～5 米），立于靠近被更换塔材外侧的地面，抱杆应大致与被更换塔材保持平行。抱杆应布置在距塔脚 1～2 米处。抱杆底部应摆平，挖至原状土用枕木垫层方法将抱杆根部采取防沉、防滑措施，不能有迈步现象，为了使抱杆稳固，需用Φ12.5 钢丝绳对其腿部进行锁腿。 4、拆除 B...
