更换变压器标准化作业指导书

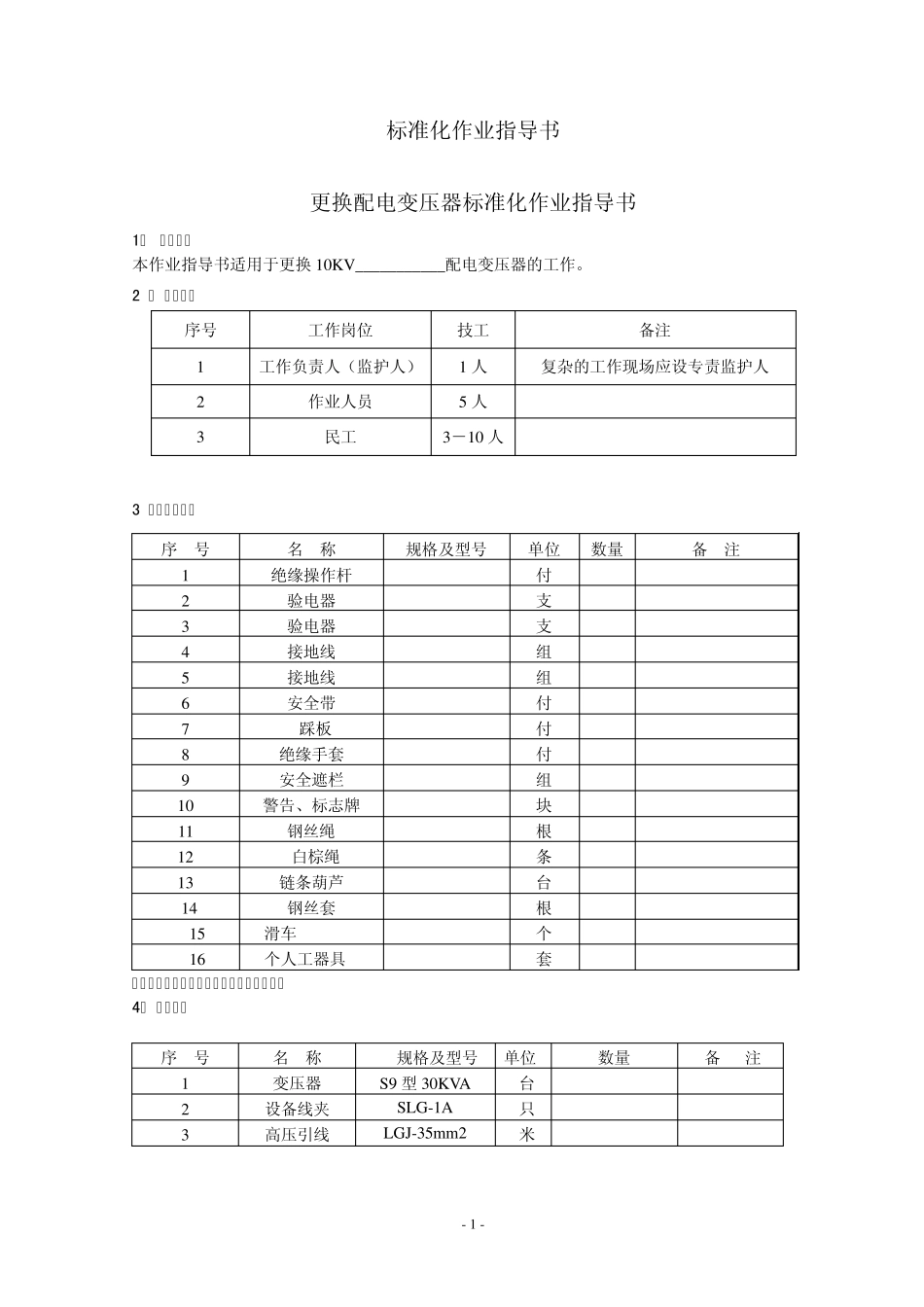

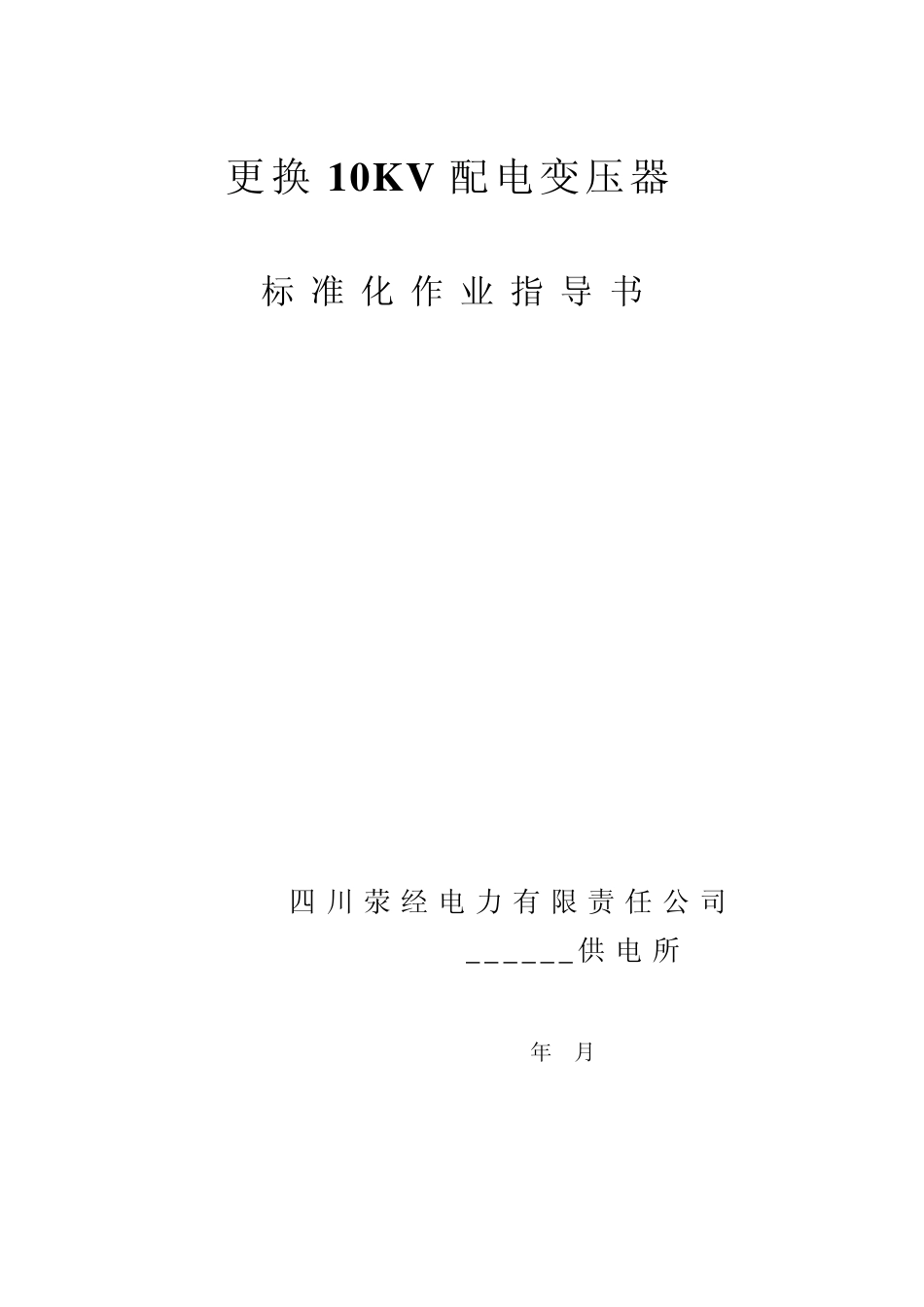

更换10KV 配电变压器 标准化作业 指 导 书 四 川 荥 经 电力 有 限 责 任 公 司 ______供 电所 年 月 更换配电变压器 标准化作业 指 导 书 会 签 单 批 准 : 会签人员: 编 写 :- 1 - 标准化作业指导书 更换配电变压器标准化作业指导书 1、 使用范围 本作业指导书适用于更换10KV___________配电变压器的工作。 2 ． 人员配置 3 ．主要工器具 注：所需工器具的型号及数量根据需要确定 4． 主要材料 序号 工作岗位 技工 备注 1 工作负责人（监护人） 1 人 复杂的工作现场应设专责监护人 2 作业人员 5 人 3 民工 3－10 人 序 号 名 称 规格及型号 单位 数量 备 注 1 绝缘操作杆 10KV 付 2 验电器 10KV 支 3 验电器 0.4KV 支 4 接地线 10KV 组 5 接地线 0.4KV 组 6 安全带 付 7 踩板 付 8 绝缘手套 付 9 安全遮栏 组 10 警告、标志牌 块 11 钢丝绳 根 12 白棕绳 条 13 链条葫芦 台 14 钢丝套 根 15 滑车 个 16 个人工器具 套 序 号 名 称 规格及型号 单位 数量 备 注 1 变压器 S9 型30KVA 台 2 设备线夹 SLG-1A 只 3 高压引线 LGJ-35m m 2 米 - 2 - 5 、标准化作业程序、质量标准及安全注意事项 工作阶段 内 容 标 准 依 据 准备阶段 接受任务 供电所根据缺陷情况和工作计划安排工作任务，班组对所接受的任务应明白、清楚。 查阅图纸，现场查勘 由工作负责人组织人员到现场实地查勘，填写现场查勘记录，提出停电范围和危险点控制措施，制定出具体施工方案。 国家电网公司《电力安全工作规格》 （线路部份） 编制标准卡 根据查勘情况、施工方案进行编制。 准备变压器 变压器必须经试验所试验合格。变压器应使用2500V绝缘电阻表，在气温5℃以上的干燥天气（湿度不超过 75%）进行试验，其值应符合下表规定： 10KV及以下变压器绝缘电阻允许值（MΩ ） 温度（℃） 项目 10 20 30 40 50 60 70 80 一次对二次及地 450 300 200 130 90 60 40 25 二次对地 40 20 10 5 3 2 1 1 新变压器投入运行前的绝缘电阻值，应不低于制造厂测值的70%（换算到同一湿度）；运行中变压器绝缘电阻值（换算为相同湿度时）应不低于初试值的50%，换算系数参考下表： 绝缘电阻换算系数 温度差（℃） 5 10 15 20 25 30 35 40 50 换算系数 1.2 1.5 ...
