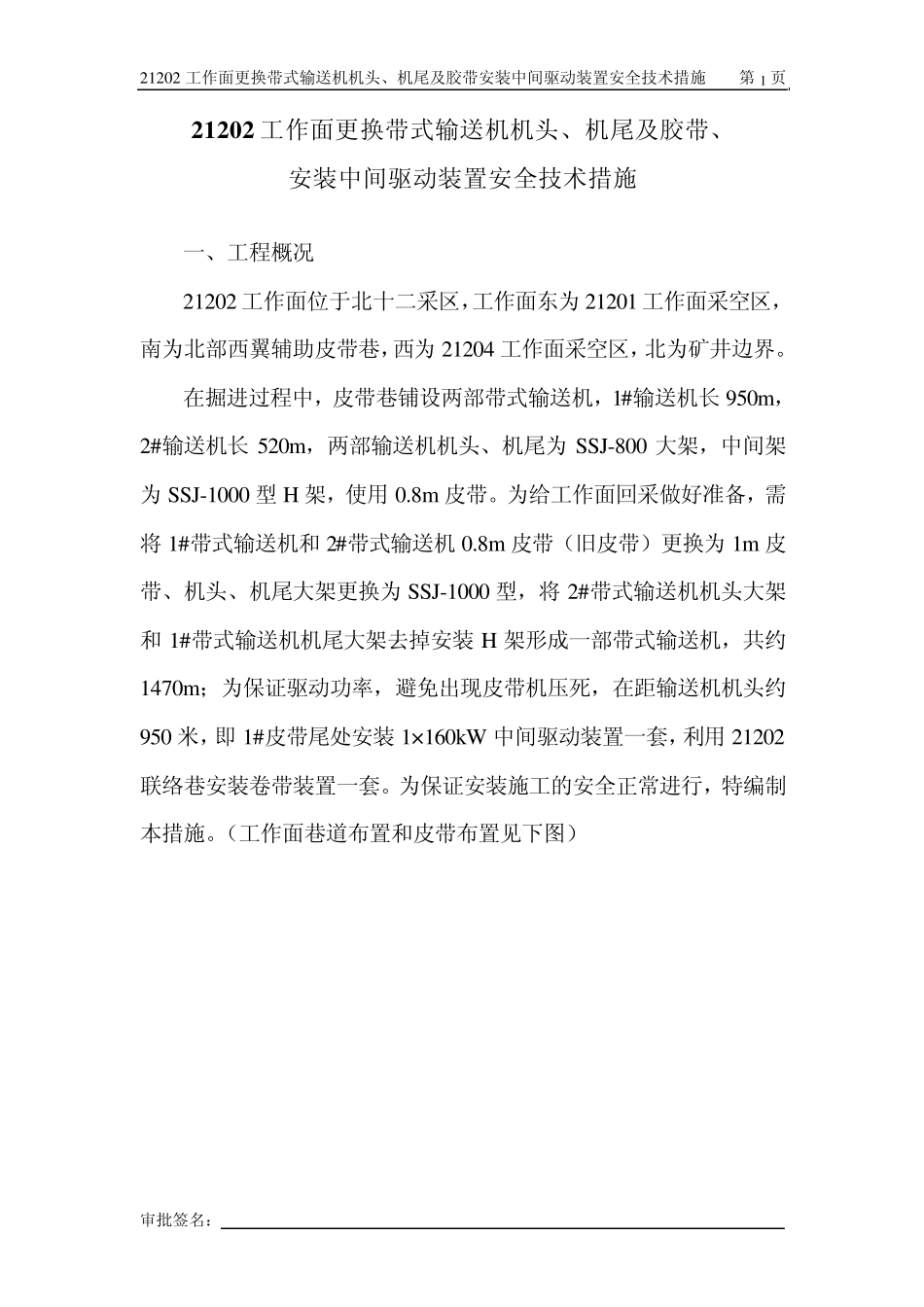

21202 工作面更换带式输送机机头、机尾及胶带安装中间驱动装置安全技术措施 第 1 页 审批签名： 2 1 2 0 2 工作面更换带式输送机机头、机尾及胶带、 安装中间驱动装置安全技术措施 一、工程概况 21202 工作面位于北十二采区，工作面东为 21201 工作面采空区，南为北部西翼辅助皮带巷，西为 21204 工作面采空区，北为矿井边界。 在掘进过程中，皮带巷铺设两部带式输送机，1#输送机长 950m，2#输送机长 520m，两部输送机机头、机尾为 SSJ-800 大架，中间架为 SSJ-1000 型 H 架，使用 0.8m 皮带。为给工作面回采做好准备，需将 1#带式输送机和 2#带式输送机0.8m 皮带（旧皮带）更换为 1m 皮带、机头、机尾大架更换为 SSJ-1000 型，将 2#带式输送机机头大架和 1#带式输送机机尾大架去掉安装 H 架形成一部带式输送机，共约1470m；为保证驱动功率，避免出现皮带机压死，在距输送机机头约950 米，即 1#皮带尾处安装 1×160kW 中间驱动装置一套，利用 21202联络巷安装卷带装置一套。为保证安装施工的安全正常进行，特编制本措施。（工作面巷道布置和皮带布置见下图） 21202 工作面更换带式输送机机头、机尾及胶带安装中间驱动装置安全技术措施 第 2 页 审批签名： 巷 道 中 心 线皮 带中 心 线卷 带装 置100m21202工作面21202轨 顺21202皮 顺北部西翼辅助皮带巷工作面巷道及输送机布置示意图 二、施工顺序和施工方法 此次作业按照以下顺序施工： 1、首先将 1#输送机机头大架拆除。 2、安装机头大架再将皮带连接。 3、然后拆除 2#输送机机头、机尾，将配件外运。 4、将 2#皮带机头、机尾、1#机尾拆除，更换为 S S J-1000 型设备，安装中间驱动装置和卷带装置。 5、更换新皮带 （一）、拆除、安装 1#输送机机头 1、提前将机头大架、机尾大架运到位，机头大件在卸车后使用手拉葫芦运到指定地点。 2、开始工作前将两部带式输送机上浮煤拉空，将皮带的其中一个接头停在机头处。 2 1 2 0 2 工作面更换带式输送机机头、机尾及胶带安装中间驱动装置安全技术措施 第 3 页 审批签名： 3 、开动张紧绞车将皮带放松，停住皮带运输机，断开电源，将旧皮带接头掐开，人工将机头部皮带掀离机头大架。 4 、拆卸 1 #带式输送机机头大架各部位的连接螺丝，将带式输送机机头的电机、减速机、主副滚筒、张紧绞车、机头大架拆除。 5 、定好机头大架位置，开始安装驱动架、...
