曹志高V带一级圆柱齿轮减速器设计说明书简介2Ⅰ

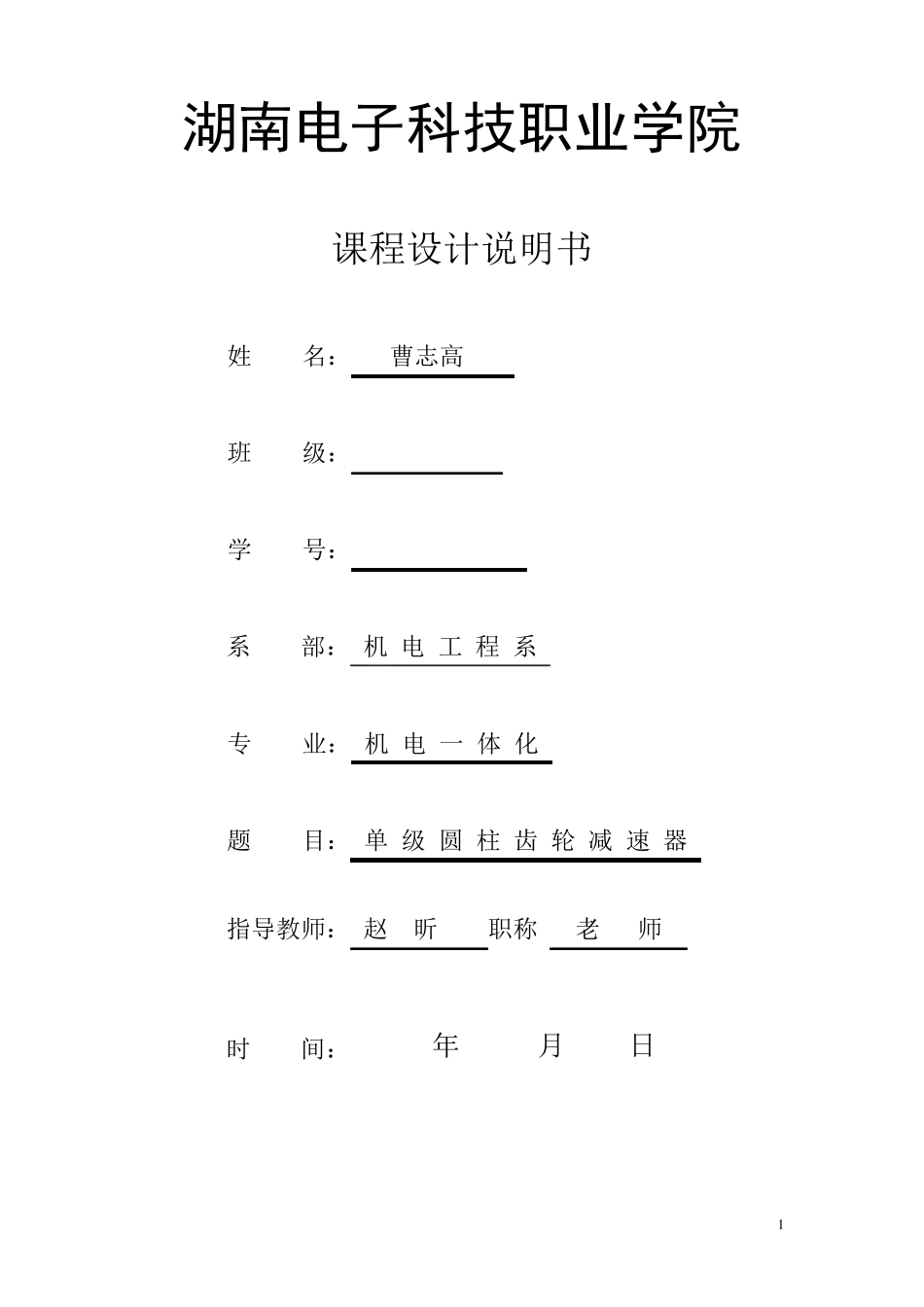

1 湖南电子科技职业学院 课程设计说明书 姓 名： 曹志高 班 级： JG 31004 学 号： 201032204004 系 部： 机 电 工 程 系 专 业： 机 电 一 体 化 题 目： 单 级 圆 柱 齿 轮 减 速 器 指导教师： 赵 昕 职称: 老 师 时 间： 2011年 12月 7日 2 目录 1 、传动方案拟定…………….……………………………….3 2 、电动机的选择……………………………………….…….3 3 、计算总传动比及分配各级的传动比……………….…….5 4 、运动参数及动力参数计算………………………….…….6 5 、传动零件的设计计算………………………………….….7 6 、轴的设计计算………………………………………….....1 3 7 、滚动轴承的选择及校核计算………………………….…2 0 8 、键联接的选择及计算………..……………………………2 3 9 、设计参考资料目录………..………………………………2 3 1 0 、结束语……..……………………………………..………2 5 3 计算过程及计算说明 结果 1 、传动方案拟定 第三组：设计单级圆柱齿轮减速器和一级带传动 1.1 工作条件：使用年限10 年，一年工作300天，工作为一班工作制，载荷平稳，环境清洁。 1.2 原始数据：滚筒圆周力F=1500N；带速V=1.1m/s； 滚筒直径D=300mm。 1.3 传动简图（图1） 2 、电动机选择 2.1 电动机类型的选择： Y 系列三相异步电动机 2.2 电动机功率选择： 2.2.1 传动装置的总功率： η总=η带×η 4轴承×η齿轮×η联轴器×η滚筒 ×η凸缘联轴器 =0.96×0.984×0.97×0.99×0.96×0.98 =0.80 2.2.2 电机所需的工作功率： P工作=FV/1000η总 =1500×1.1/1000×0.80 =2.1KW F=1500N V=1.1m/s D=300mm n滚筒=70r/min η总=0.80 P工作=2.1KW 4 图1 2.2.3 确定电动机转速： 计算滚筒工作转速： n筒=60×1000V/π D =60×1000×1.1/π ×300 =70r/min 按手册表 12-6 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I’a=3~ 6。取V 带传动比 I’1=2~ 4，则总传动比理时范围为I’a=6~ 24。故电动机转速的可选范围为 n’d=I’a× n筒=（6~ 24）×70=420~ 1680r/min 符合这一范围的同步转速有 710、940、和1420r/min。 5 根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：综合考虑电动机和传动装置尺寸、重量、...
