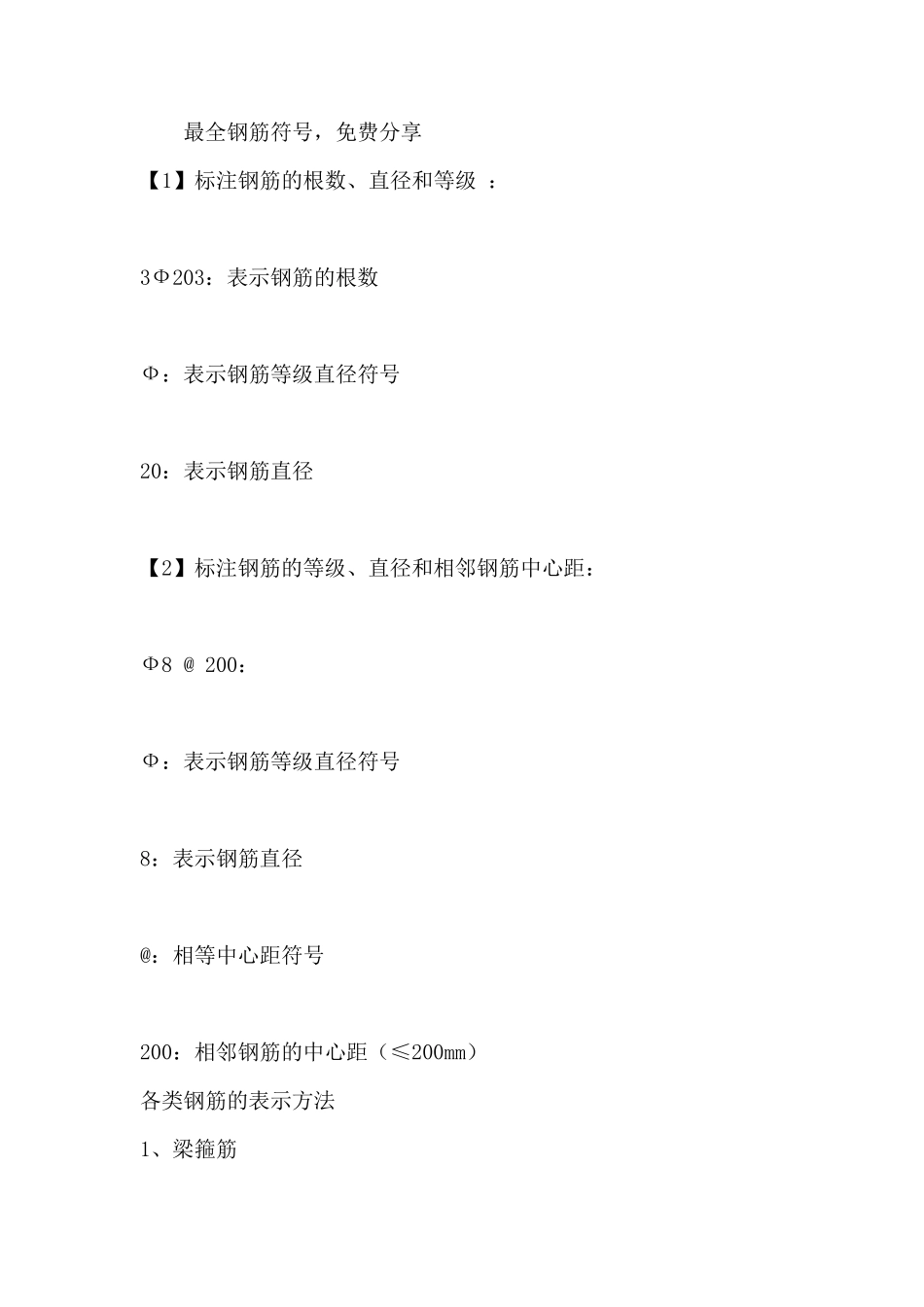

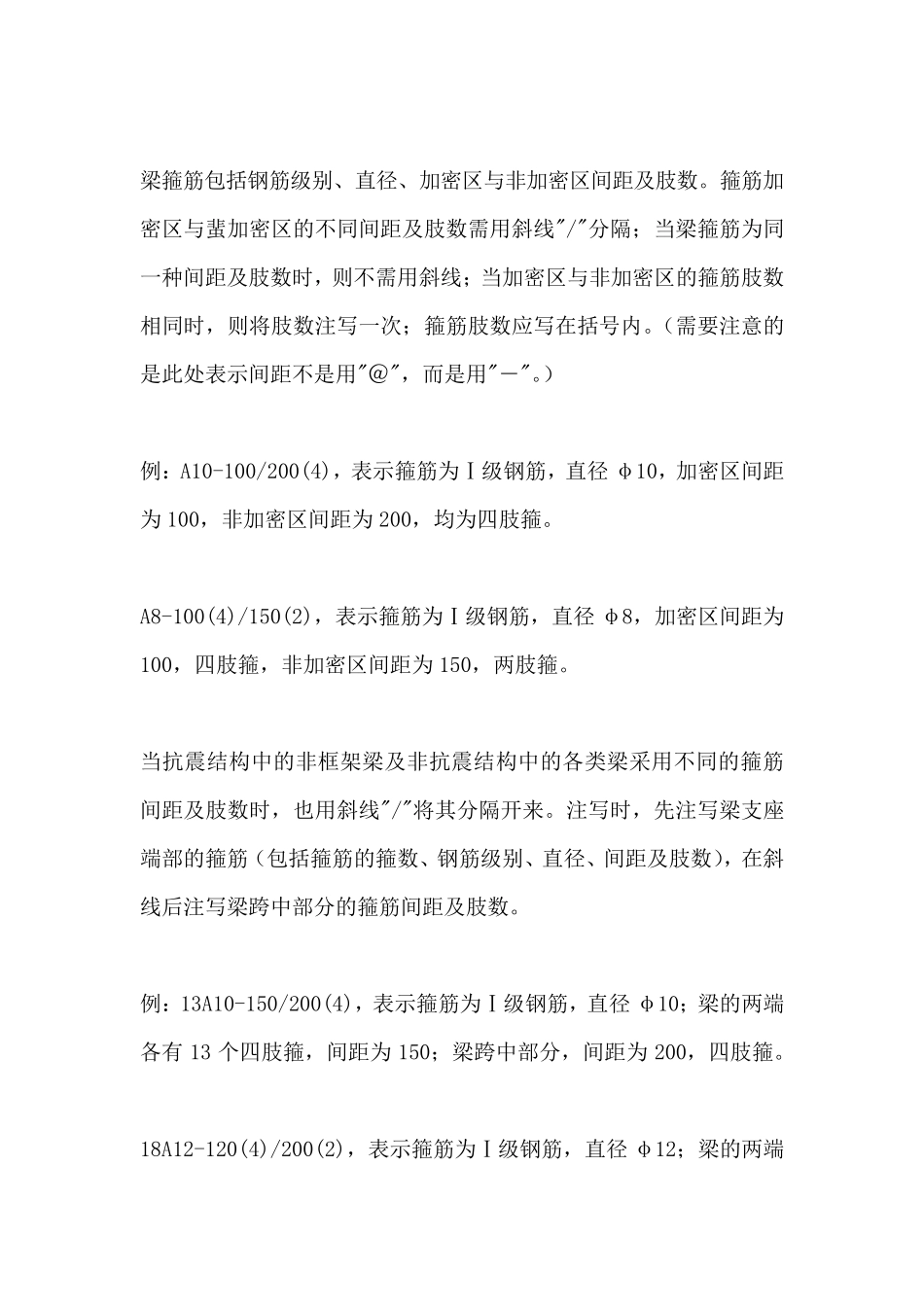

最全钢筋符号，免费分享 【1】标注钢筋的根数、直径和等级 ： 3Ф203：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 【2】标注钢筋的等级、直径和相邻钢筋中心距： Ф8 @ 200： Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 各类钢筋的表示方法 1、梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。（需要注意的是此处表示间距不是用"＠"，而是用"－"。） 例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。 A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。 当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。 例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有 13 个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。 18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18 个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。 2、梁上部贯通筋或架立筋 梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。 例：2B22 用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22 为贯通筋，4A12 为架立筋。当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。 例：3B22；3B20 表示梁的上部配置 3B22 的贯通筋，梁的下部配置 3B20的贯通筋。 3、梁支座上部纵筋 当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。 钢筋种类 常用热轧钢筋按强度级别分为HPB235、HRB335、HRB400、HBB500 四级。 钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭...
