最全面的锂电池知识

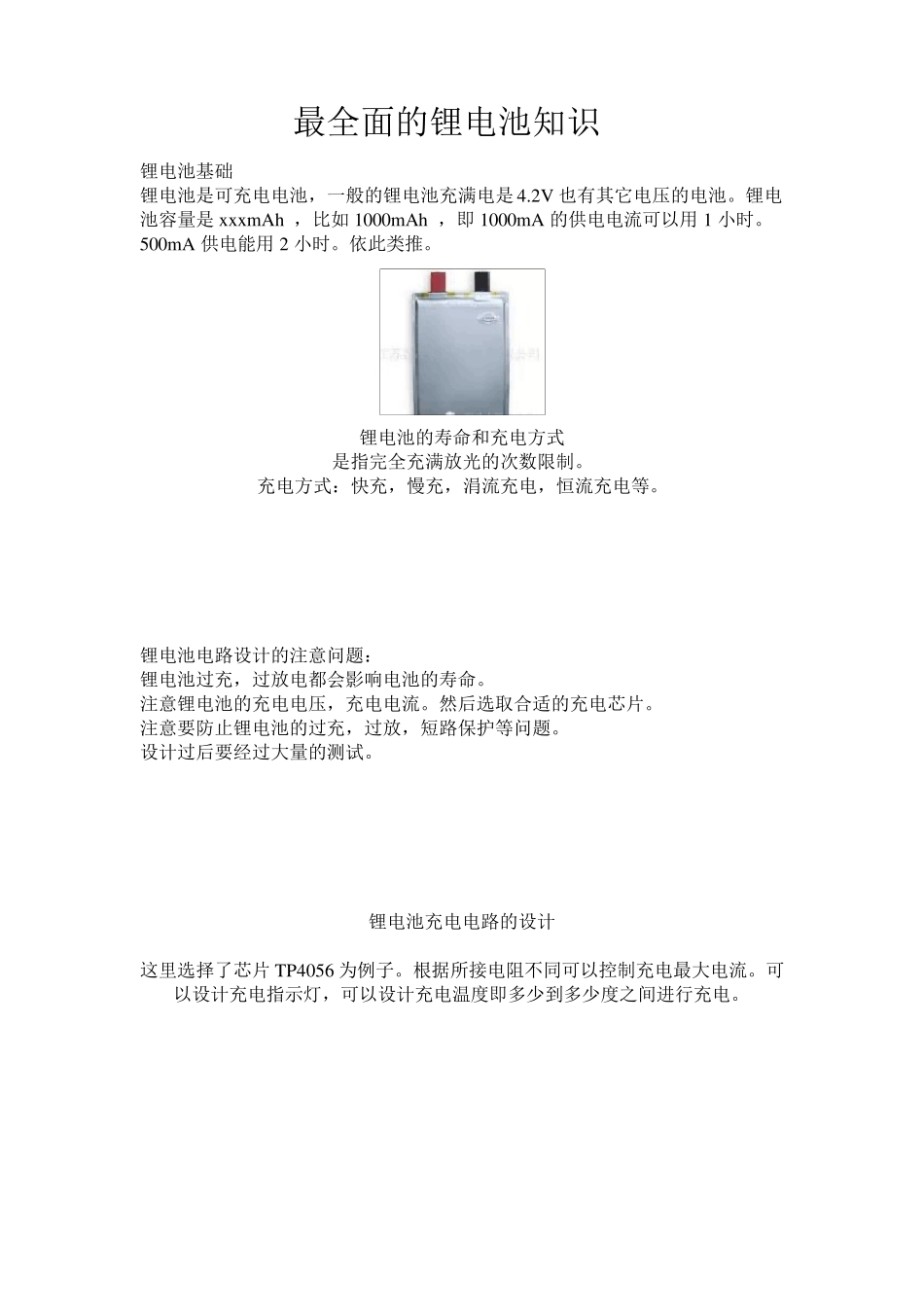

最全面的锂电池知识_第1页
1/9
最全面的锂电池知识_第2页
2/9

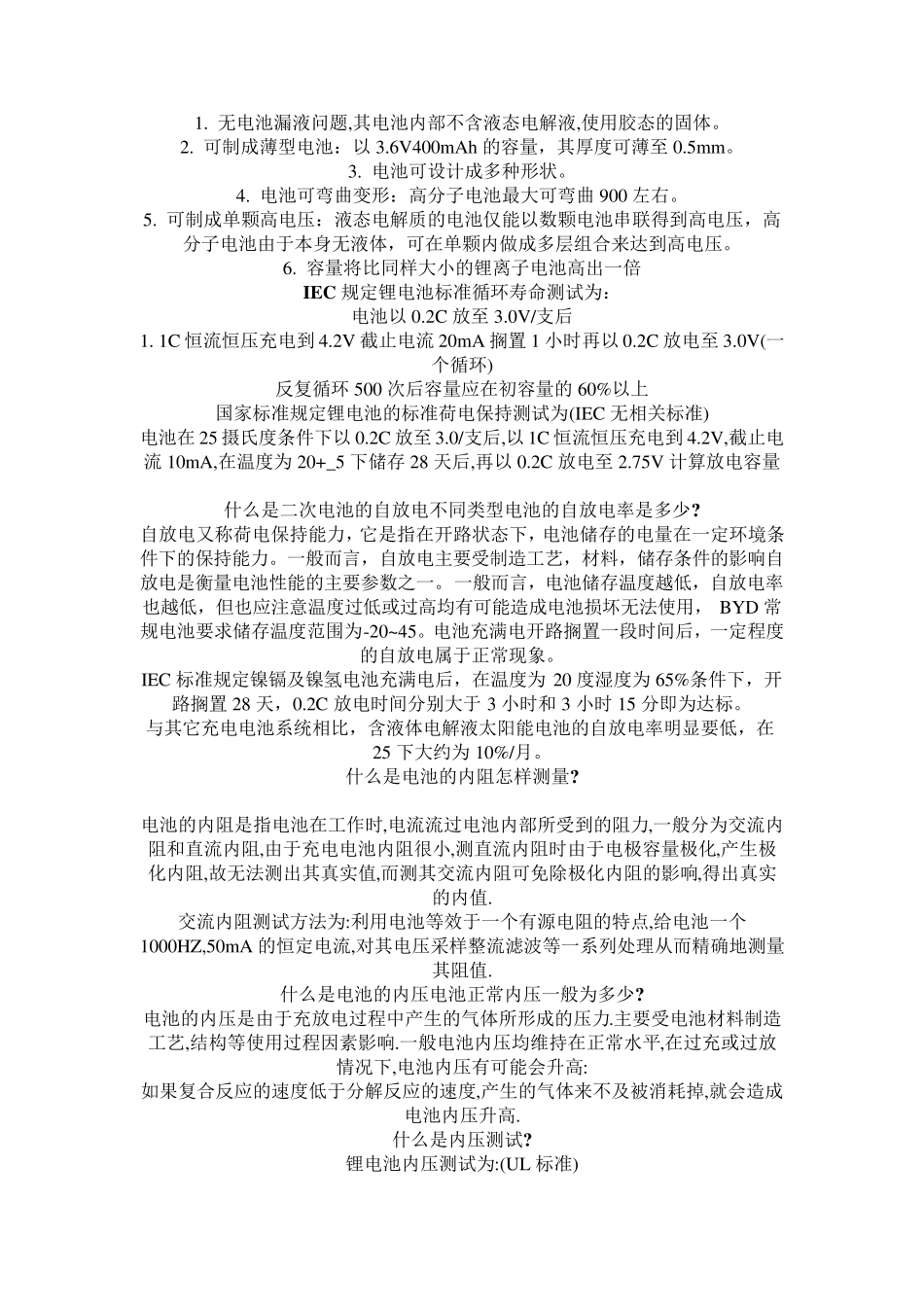

最全面的锂电池知识_第3页
3/9
最全面的锂电池知识 锂电池基础 锂电池是可充电电池,一般的锂电池充满电是4.2V 也有其它电压的电池。锂电池容量是xxxmAh ,比如 1000mAh ,即 1000mA 的供电电流可以用 1 小时。500mA 供电能用 2 小时。依此类推。 锂电池的寿命和充电方式 是指完全充满放光的次数限制。 充电方式:快充,慢充,涓流充电,恒流充电等。 锂电池电路设计的注意问题: 锂电池过充,过放电都会影响电池的寿命。 注意锂电池的充电电压,充电电流。然后选取合适的充电芯片。 注意要防止锂电池的过充,过放,短路保护等问题。 设计过后要经过大量的测试。 锂电池充电电路的设计 这里选择了芯片 TP4056 为例子。根据所接电阻不同可以控制充电最大电流。可以设计充电指示灯,可以设计充电温度即多少到多少度之间进行充电。 充电保护电路,选择芯片DW 01 和GTT8205 的组合,可以做到短路保护,过充过放电的保护。 该电路主要由锂电池保护专用集成电路DW 01,充、放电控制 MOSFET1(内含两只 N 沟道 MOSFET)等部分组成,单体锂电池接在 B+和B-之间,电池组从 P+和P-输出电压。充电时,充电器输出电压接在 P+和P-之间,电流从 P+到单体电池的B+和B-,再经过充电控制 MOSFET 到P-。在充电过程中,当单体电池的电压超过4.35V 时,专用集成电路DW 01 的OC 脚输出信号使充电控制 MOSFET关断,锂电池立即停止充电,从而防止锂电池因过充电而损坏。放电过程中,当单体电池的电压降到2.30V 时,DW 01 的OD 脚输出信号使放电控制 MOSFET关断,锂电池立即停止放电,从而防止锂电池因过放电而损坏,DW 01 的CS 脚为电流检测脚,输出短路时,充放电控制 MOSFET 的导通压降剧增,CS 脚电压迅速升高,DW 01 输出信号使充放电控制 MOSFET 迅速关断,从而实现过电流或短路保护。 锂电池的优势是什么? 1. 高的能量密度 2. 高的工作电压 3. 无记忆效应 4. 循环寿命长 5. 无污染 6. 重量轻 7. 自放电小 锂聚合物电池具有哪些优点? 1. 无电池漏液问题,其电池内部不含液态电解液,使用胶态的固体。 2. 可制成薄型电池:以 3.6V400mAh 的容量,其厚度可薄至 0.5mm。 3. 电池可设计成多种形状。 4. 电池可弯曲变形:高分子电池最大可弯曲 900 左右。 5. 可制成单颗高电压:液态电解质的电池仅能以数颗电池串联得到高电压,高分子电池由于本身无液体,可在单颗内做成多层组合来达到高电压。 6. 容量将比...
