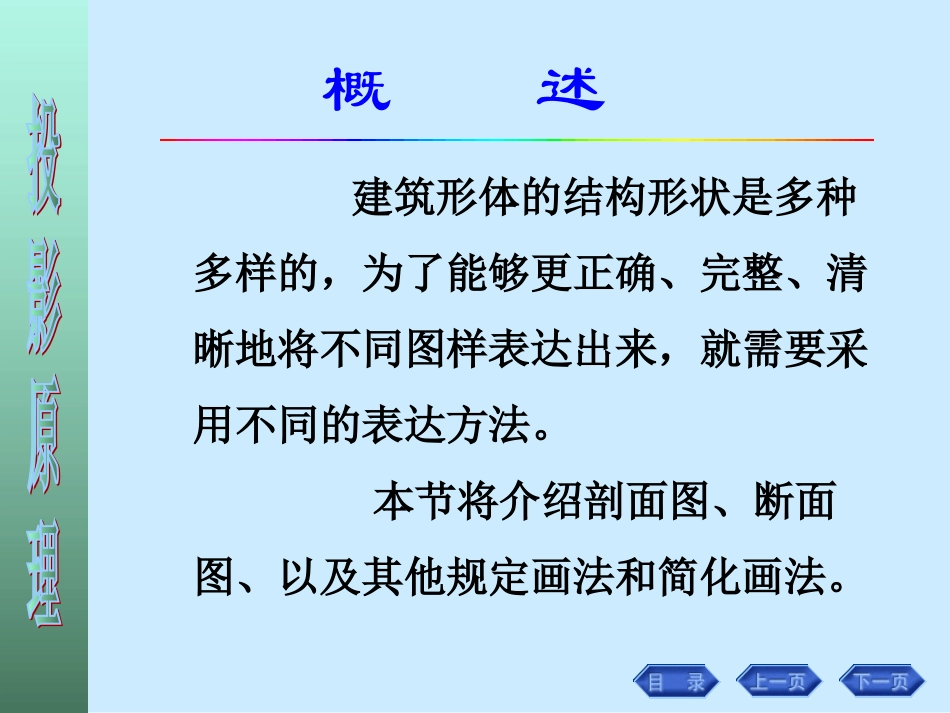

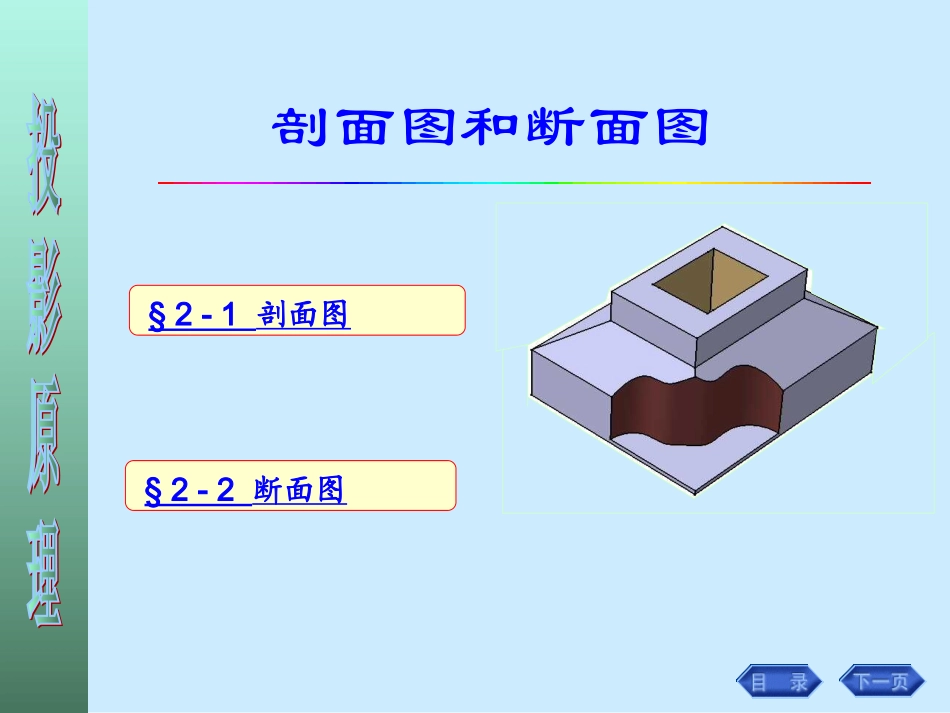

剖面图和断面图§2-1剖面图§2-2断面图概述建筑形体的结构形状是多种多样的,为了能够更正确、完整、清晰地将不同图样表达出来,就需要采用不同的表达方法
本节将介绍剖面图、断面图、以及其他规定画法和简化画法

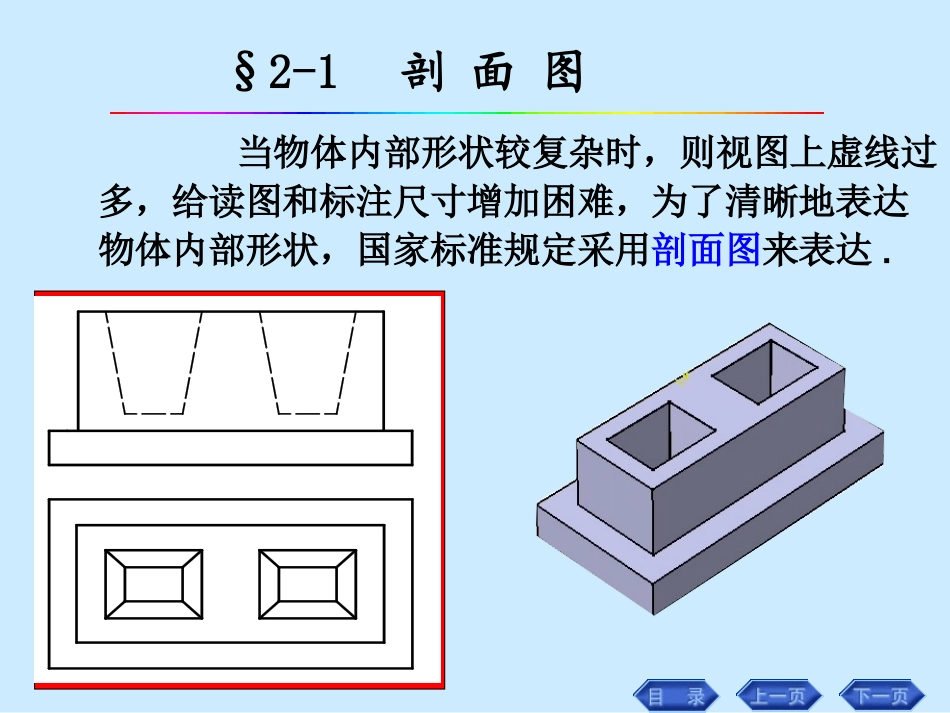

当物体内部形状较复杂时,则视图上虚线过多,给读图和标注尺寸增加困难,为了清晰地表达物体内部形状,国家标准规定采用剖面图来表达
§2-1剖面图一、剖面图概念假想用剖切平面在适当的位置将形体剖开,将位于观察者和剖切面之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖面图
111-1剖面1、剖面图的画法(1)确定剖切面的位置(2)画剖面图(3)画剖面符号一般常用平面作为剖切面
为了表达物体内部的真实形状,剖切平面一般应通过物体内部结构的对称平面或孔的轴线,并平行于相应的投影面
剖切平面剖切到的物体断面轮廓和其后面的可见轮廓线,都用实线画出
应在剖切平面切到的断面轮廓内(切到的部分)画上材料图例,或45度同方向等间距的细斜线,亦称剖面符号或剖面线
②用粗实线表示投射方向,画在粗短线的两外端,并与粗短线垂直
(线长4-6mm)③在剖面图的下方用阿拉伯数字标出剖面图的名称“-”,并在剖切符号的上方或附近注上相同的数字,数字必须水平书写
(4)剖切符号①用粗实线表示剖切面的起始、转折和终止位置,尽可能不要与图形的轮廓线相交
(线长6-10mm)1—1剖面111—1剖面11比较剖切前与剖切后的投影图
画剖面图应注意的问题例题:2
画剖面图应注意的问题剖切后的可见轮廓线应画出
剖面图是假想把物体剖切后画出的投影,其它视图应按完整的物体画出
1-1剖面11错误正确剖面图中容易漏线的示例二、剖面图的分类剖面图全剖面图(简称全剖)半剖面图(简称半剖)局部剖面图(简称局部剖)阶梯剖面图(简称阶梯剖)旋转剖面图(简称旋转剖)例题:将正立面图改画成全剖面,不应有的线打X
