钳工平面划线VIP免费

钳工平面划线_第1页
1/50
钳工平面划线_第2页
2/50
钳工平面划线_第3页
3/50

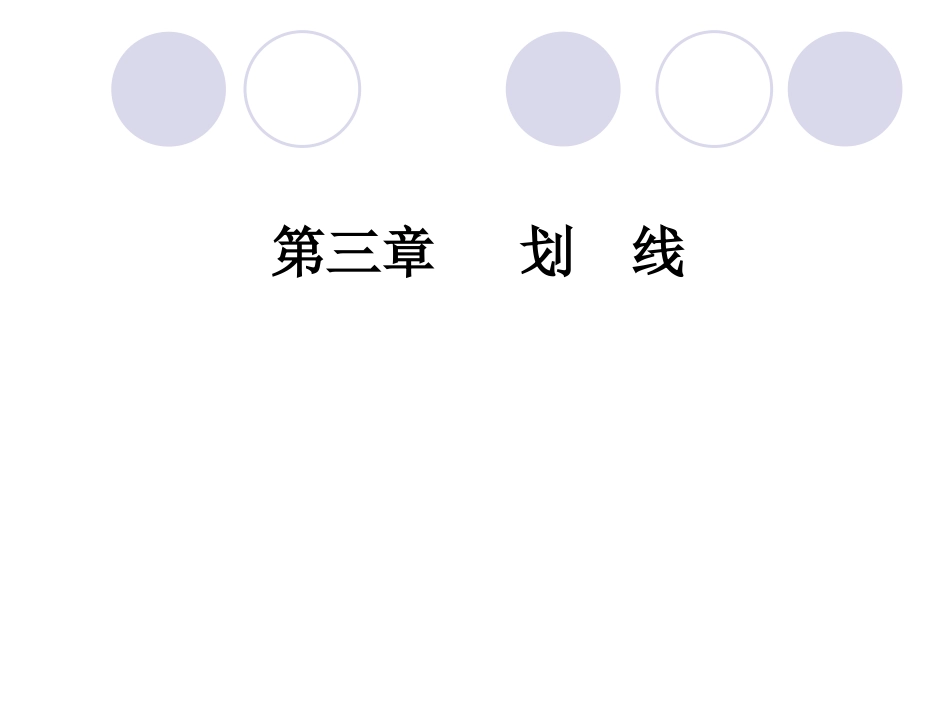

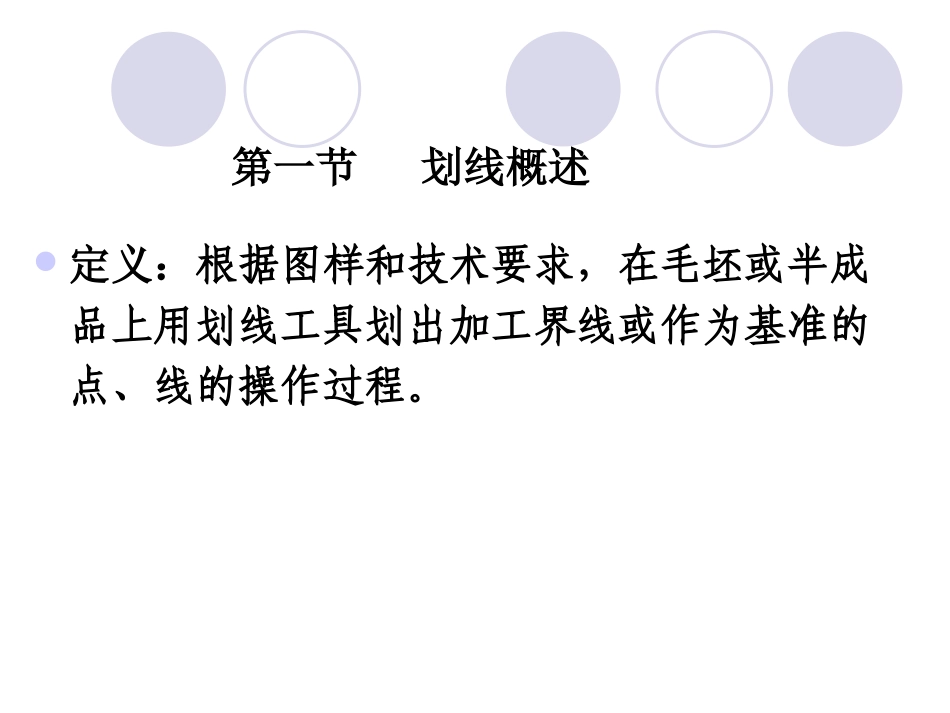

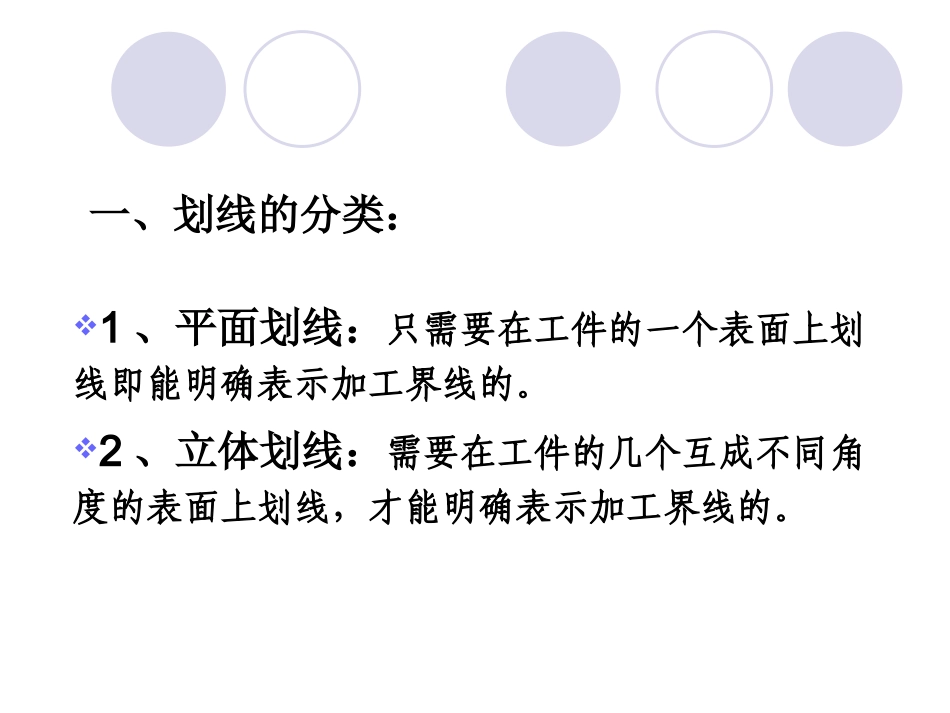

第三章划线定义:根据图样和技术要求,在毛坯或半成品上用划线工具划出加工界线或作为基准的点、线的操作过程。第一节划线概述1、平面划线:只需要在工件的一个表面上划线即能明确表示加工界线的。2、立体划线:需要在工件的几个互成不同角度的表面上划线,才能明确表示加工界线的。一、划线的分类:二、划线的作用:1、确定工件的加工余量,使机械加工有明确尺寸界线。2、便于复杂工件在机床上装夹,可按划线找正.3、能够及时发现和处理不合格的毛坯,避免加工后造成损失。4、采用借料划线可使误差不大的毛坯得到补救,提高毛坯利用率。三、划线的要求注意:工件的加工精度不能完全由划线来确定,而应该在加工过程中,通过测量来保证。划线除要求划出的线条清晰均匀外,最重要的是保证尺寸准确。由于划线的线条有一定的宽度,一般要求划线精度达到0.25一0.5mm。3.2划线基准一、基准的概念1)基准是指用来确定其他点、线、面位置的点、线、面。2)设计基准是指在零件图上用来确定其他点、线、面位置的基准3)划线基准是指在划线时选择工件上的某个点、线、面作为依据,用它来确定工件的各部分尺寸、几何形状及工件上各要素的相对位置。二.划线基准的选择(1)划线基准的选择原则1)划线基准应尽量与设计基准重合。2)形状对称的工件,应以对称中心线为基准。3)有孔的工件,应以主要的孔的中心线为基准。4)在未加工的毛坯上划线,应以主要的不加工表面为基准。5)在加工过的表面上划线,应以加工过的表面为基准。划线时,在零件的每一个方向都需要选择一个基准,因此,平面划线时一般要选择两个划线基准。三、划线基准的类型1)以两条互相垂直的平面(或线)为基准。2)以两条中心线为基准。3)以一个平面(或直线)和一条中心线为基准。常用划线工具及其使用方法1.金属直尺金属直尺是一种简单的尺寸量具,在尺面上刻有尺寸刻线,最小刻线距为0.5mm,它的长度规格有150mm,300mm和1000mm等多种。主要用来量取尺寸、测量工件长度,也可作为划直线时起导向作用的导向工具.2、划线平板划线平板由铸铁经过精刨或刮削加工制成。其作用是用来安放工件和工具,在其表面上完成划线过程。划线平板放置时应使平板表面处于水平状态。使用时的注意事项:平板工作表面应经常保持清洁,工件和工具在平板上都要轻拿轻放,不可损伤其工作表面,用后要擦拭干净,并涂润滑油防锈。3.划针划针用来在工件上划线条,划针由弹簧钢或高速钢制成,直径一般为φ3一φ5mm,尖端磨成150一200的尖角,并经热处理淬火使之硬化。划线的时候,针尖要紧靠在导向工具的边缘,上部向外侧倾斜150一200,向划线移动方向倾斜450一750,针尖要保持尖锐,划线要尽量一次划成,才能使划出的线条清晰准确。不用时,划针不能插在衣袋中,最好套上塑料管不使针尖外露。4.高度游标尺高度游标尺附有划针脚,能直接表示出高度尺寸,其读数值一般为0.02mm,可作为精密划线工具。5.划规划规可用来划圆和圆弧、等分线段、等分角度以及量取尺寸等。使用注意点:划规两脚的长短要磨得稍有不同,而且两脚合拢时脚尖能靠紧,这样才可划出尺寸较小的圆弧;划规的脚尖应保持尖锐,以保证划出的线条清晰;用划规划圆时,作为旋转中心的一脚应加以较大的压力,另一脚则以较轻的压力在工作表面上划出圆与圆弧,这样可使中心不致滑动。长划规单脚划规6.样冲样冲用于在工件所划的加工线条上打样冲眼,用样冲眼作为加强界限标志和划圆弧或钻孔时的定位中心。样冲一般由工具钢制成,尖端处淬硬,其顶尖角θ在用于加强界限标记时大约为400。,用于钻孔定中心时约取600。样冲的使用方法:冲点时应先将样冲外倾,使其尖端对准线的正中,然后再将样冲立直冲点。冲点的要求:冲点位置应准确,冲点不可偏离线条。在曲线上冲点距离要小些,在直线上冲点距离可大些,但短直线至少应有3个冲点,在线条的交叉转折处必须冲点,冲点的深浅要掌握适当,在薄壁上或光滑表面上冲点要浅些,在粗糙表面上要深些。划线盘V形块角铁垫铁千斤顶五、划线涂料的种类及选用为了使划出的线条清楚,一般都要在工件的划线部位涂上一层薄而均匀的涂料。常用的划线涂料...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钳工平面划线
