螺旋桩施工方案

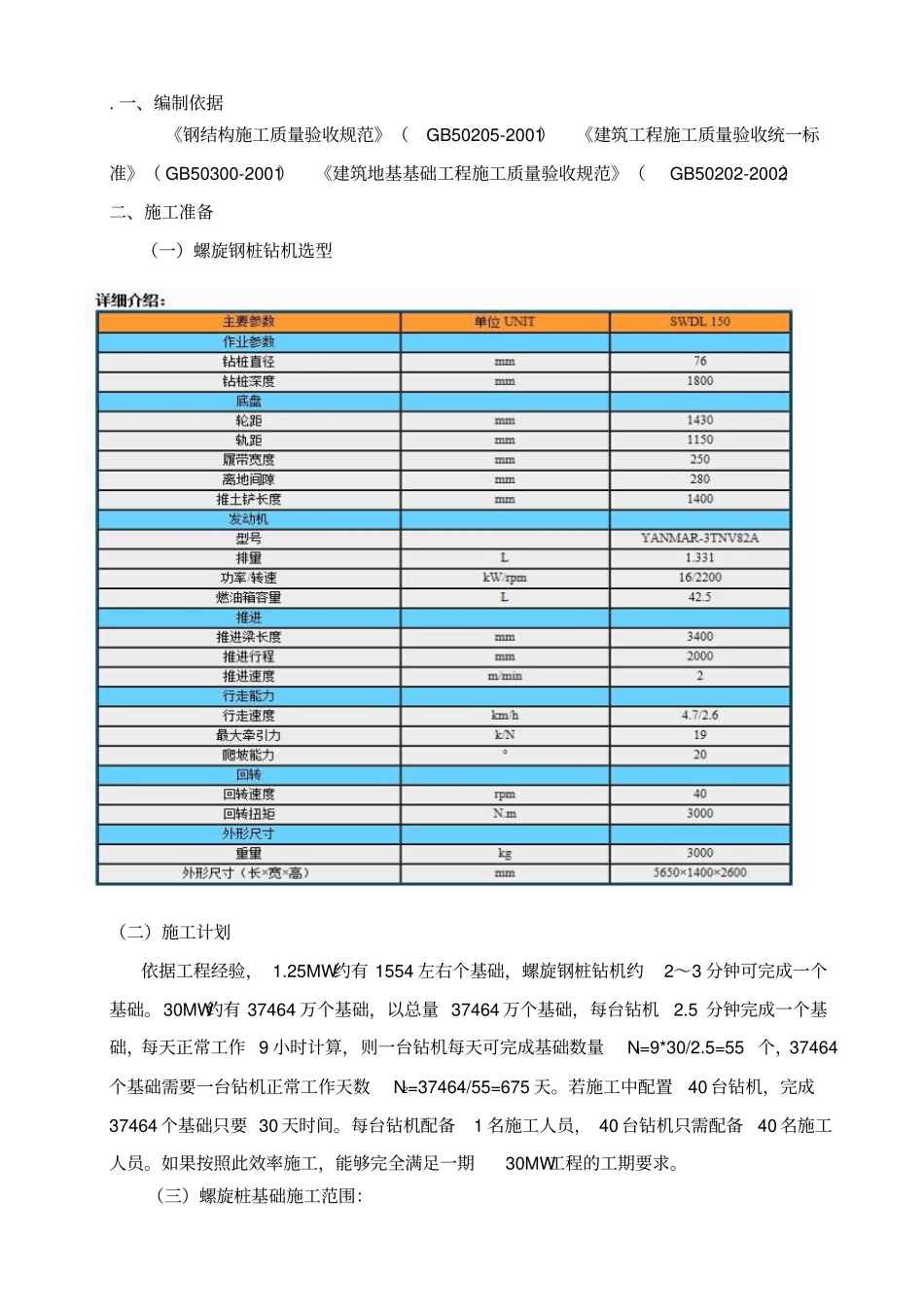

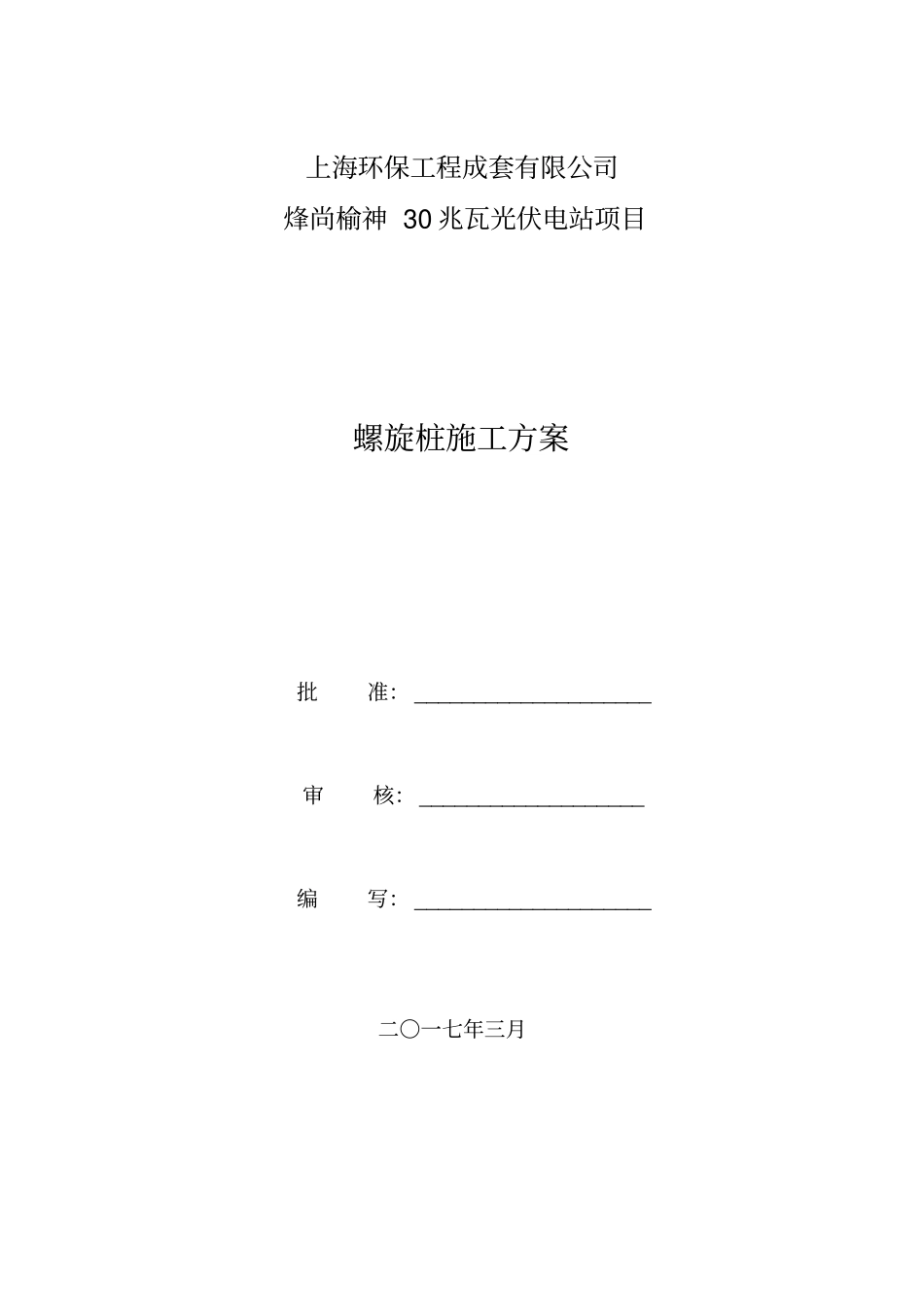

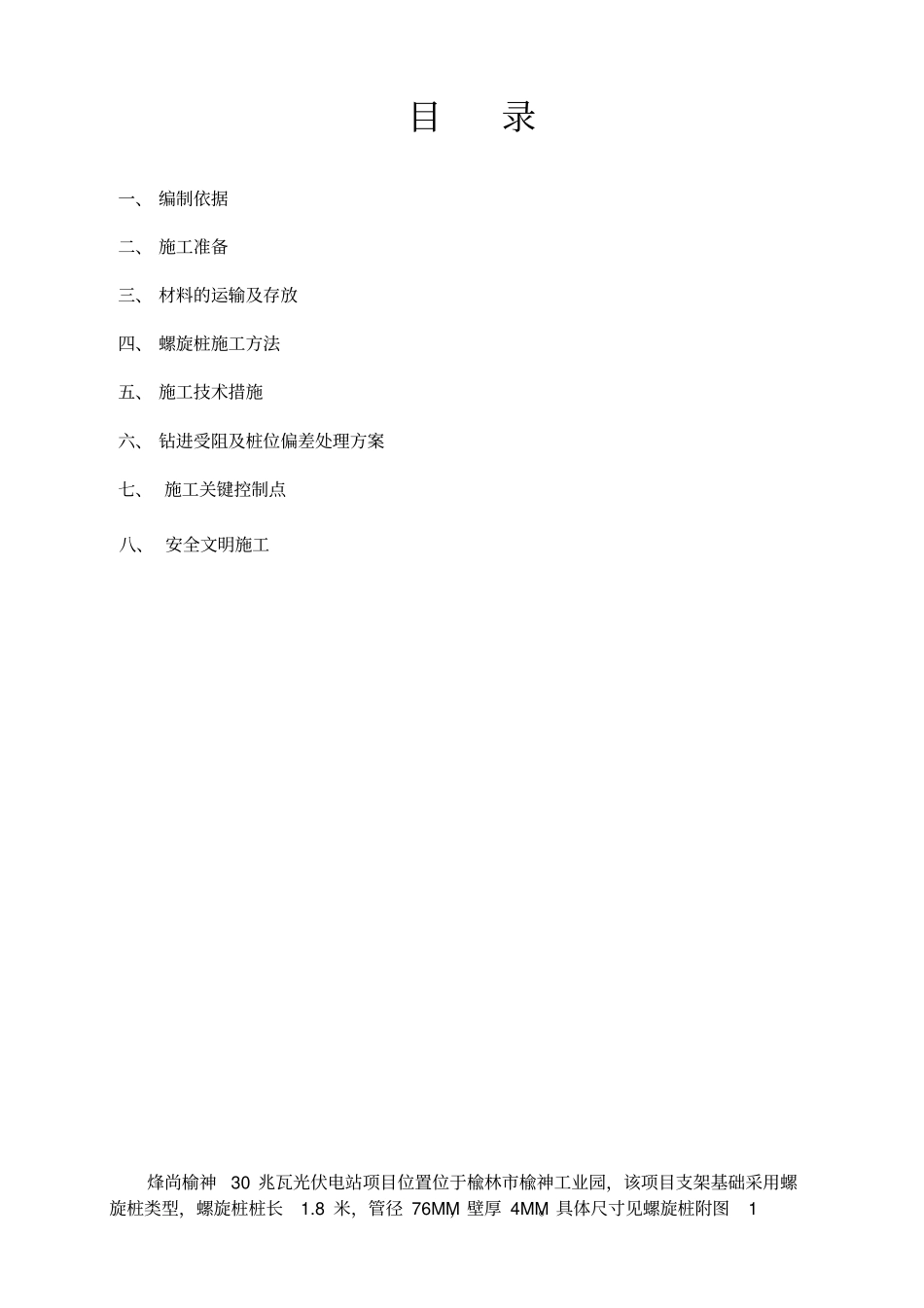

上海环保工程成套有限公司烽尚榆神 30 兆瓦光伏电站项目螺旋桩施工方案批准： ____________________ 审核： ___________________ 编写： ____________________ 二〇一七年三月目录一、 编制依据二、 施工准备三、 材料的运输及存放四、 螺旋桩施工方法五、 施工技术措施六、 钻进受阻及桩位偏差处理方案七、 施工关键控制点八、 安全文明施工烽尚榆神30 兆瓦光伏电站项目位置位于楡林市楡神工业园，该项目支架基础采用螺旋桩类型，螺旋桩桩长1.8 米，管径 76MM，壁厚 4MM。具体尺寸见螺旋桩附图1 . 一、编制依据《钢结构施工质量验收规范》（GB50205-2001）《建筑工程施工质量验收统一标准》（ GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）二、施工准备（一）螺旋钢桩钻机选型（二）施工计划依据工程经验， 1.25MW约有 1554 左右个基础，螺旋钢桩钻机约2～3 分钟可完成一个基础。30MW约有 37464 万个基础，以总量 37464 万个基础，每台钻机2.5 分钟完成一个基础，每天正常工作 9 小时计算，则一台钻机每天可完成基础数量N1=9*30/2.5=55 个，37464个基础需要一台钻机正常工作天数N2=37464/55=675 天。若施工中配置40 台钻机，完成37464 个基础只要 30 天时间。每台钻机配备1 名施工人员， 40 台钻机只需配备40 名施工人员。如果按照此效率施工，能够完全满足一期30MW工程的工期要求。（三）螺旋桩基础施工范围： 1． 施工准备：厂区三通一平，确保施工保障。 1.1 探明和清除场地内一切空中、地面及底下障碍物、管线、电缆等。方法：根据桩位平面图在预先测放的桩位上插钢钉（每组距离如下图）。1.2 现场做到三通一平。1.3 组织施工人员熟悉图纸，并进行必要的技术、安全交底。1.4 根据所提供的桩位轴线及水准点测放桩位，设置样桩。（正式施工时对样桩进行复核，以免样桩移动而影响施工质量）。控制方法：根据总平面图、桩位平面图以及规划提供的红线控制坐标点，用GPS(rtk) 测放工程桩的位置，初测误差控制在7mm内，并需经不同的技术员复测，复测时超出7mm的样桩必须重新测放。 1.5将螺旋地桩预先搬运至打桩点附近，以便增加效率。在搬运过程中注意表面不要划伤。三、材料的运输及存放（一）螺旋桩表面以热镀锌防腐处理。螺旋桩出库运输时，用板车托运，零散的螺旋桩与螺旋桩之间用泡沫板隔离，防止叶片磕碰导致钻进效率降低。（二）成品螺旋桩到场后应及时记录入库...
