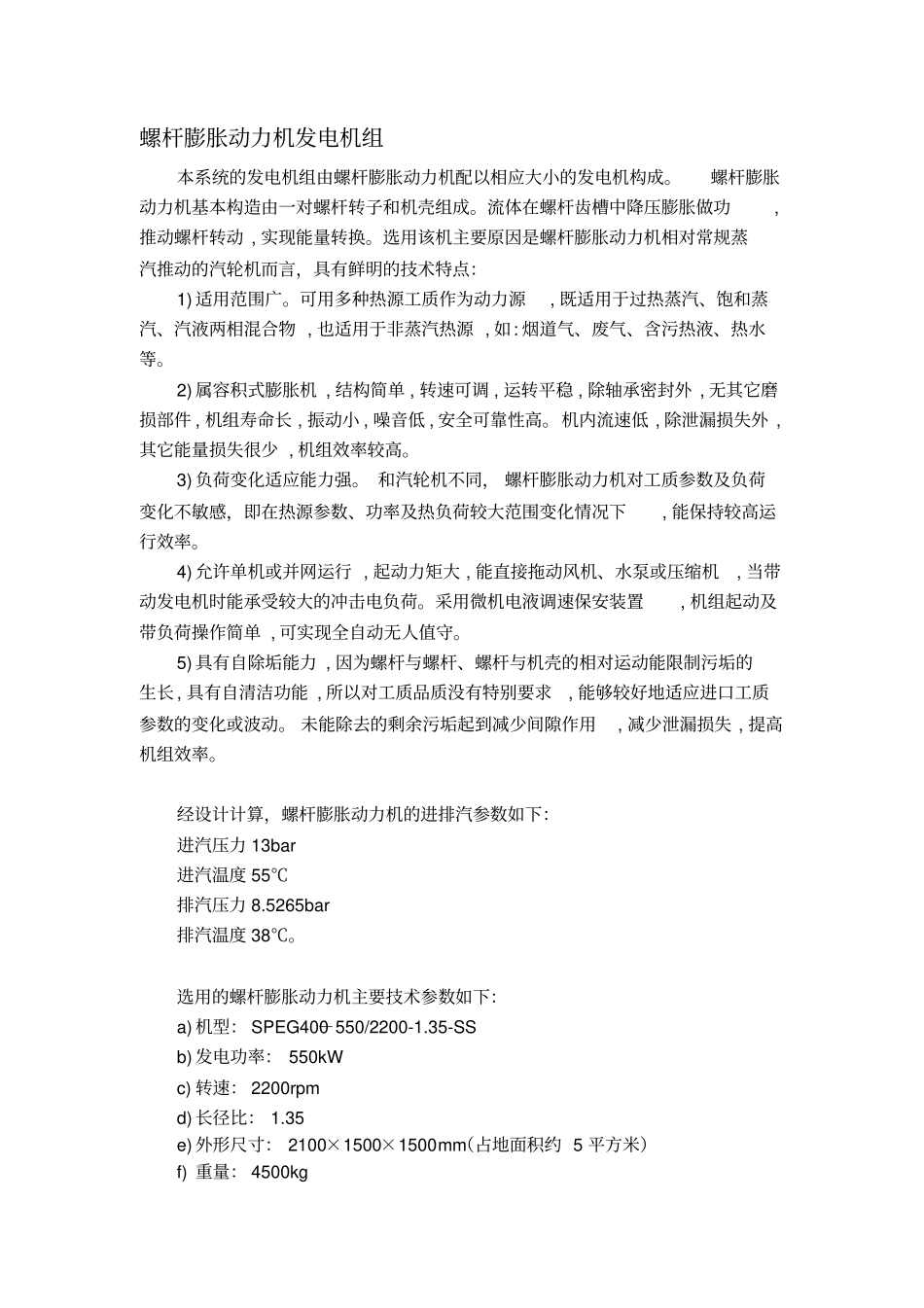

螺杆膨胀动力机发电机组

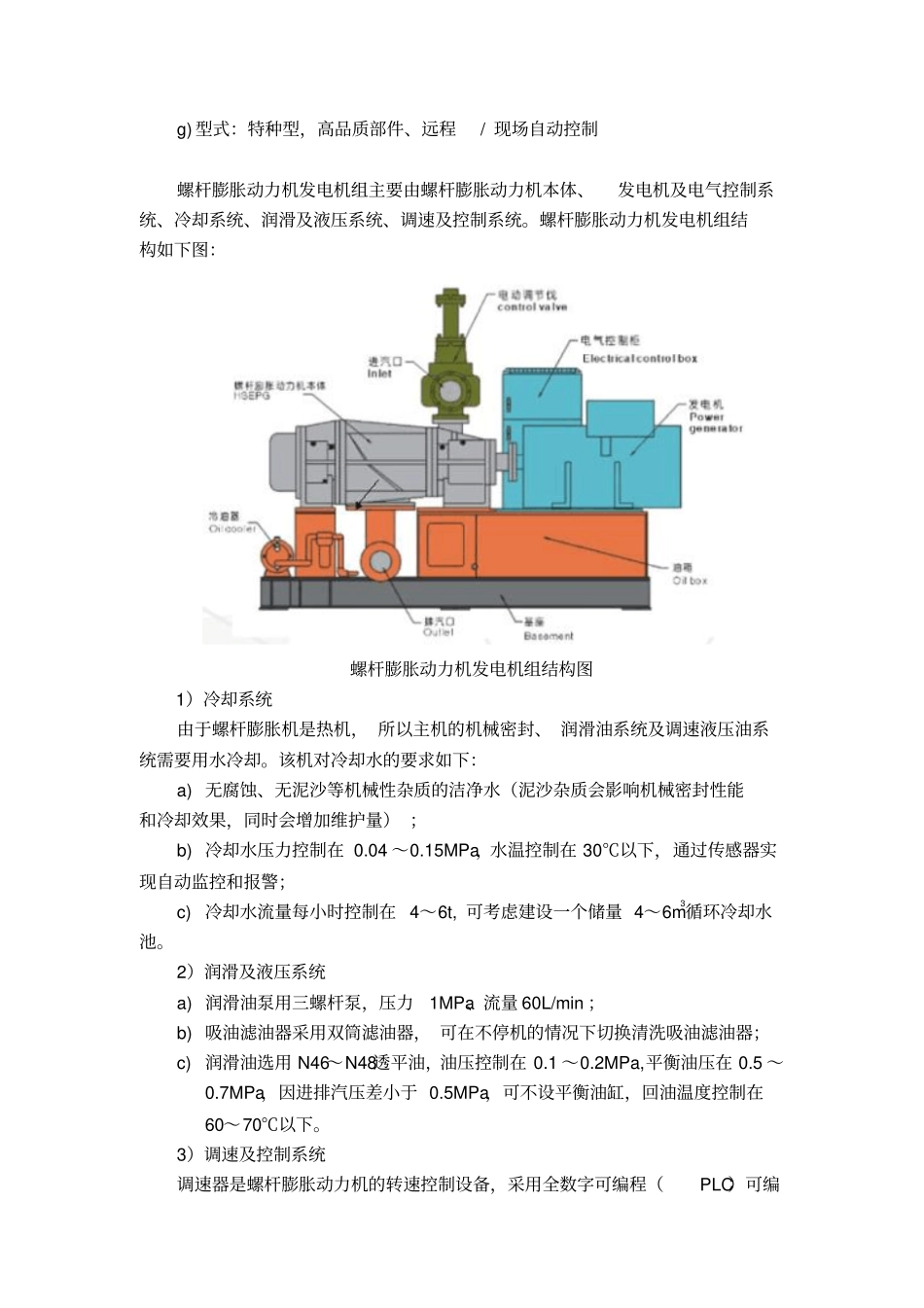

螺杆膨胀动力机发电机组本系统的发电机组由螺杆膨胀动力机配以相应大小的发电机构成。螺杆膨胀动力机基本构造由一对螺杆转子和机壳组成。流体在螺杆齿槽中降压膨胀做功,推动螺杆转动 , 实现能量转换。选用该机主要原因是螺杆膨胀动力机相对常规蒸汽推动的汽轮机而言，具有鲜明的技术特点：1) 适用范围广。可用多种热源工质作为动力源, 既适用于过热蒸汽、饱和蒸汽、汽液两相混合物 , 也适用于非蒸汽热源 , 如: 烟道气、废气、含污热液、热水等。2) 属容积式膨胀机 , 结构简单 , 转速可调 , 运转平稳 , 除轴承密封外 , 无其它磨损部件 , 机组寿命长 , 振动小 , 噪音低 , 安全可靠性高。机内流速低 , 除泄漏损失外 ,其它能量损失很少 , 机组效率较高。3) 负荷变化适应能力强。 和汽轮机不同， 螺杆膨胀动力机对工质参数及负荷变化不敏感，即在热源参数、功率及热负荷较大范围变化情况下, 能保持较高运行效率。4) 允许单机或并网运行 , 起动力矩大 , 能直接拖动风机、水泵或压缩机, 当带动发电机时能承受较大的冲击电负荷。采用微机电液调速保安装置, 机组起动及带负荷操作简单 , 可实现全自动无人值守。5) 具有自除垢能力 , 因为螺杆与螺杆、螺杆与机壳的相对运动能限制污垢的生长 , 具有自清洁功能 , 所以对工质品质没有特别要求, 能够较好地适应进口工质参数的变化或波动。 未能除去的剩余污垢起到减少间隙作用, 减少泄漏损失 , 提高机组效率。经设计计算，螺杆膨胀动力机的进排汽参数如下：进汽压力 13bar 进汽温度 55℃排汽压力 8.5265bar 排汽温度 38℃。选用的螺杆膨胀动力机主要技术参数如下：a) 机型： SPEG400－550/2200-1.35-SS b) 发电功率： 550kW c) 转速： 2200rpm d) 长径比： 1.35 e) 外形尺寸： 2100×1500×1500mm（占地面积约 5 平方米）f) 重量： 4500kg g) 型式：特种型，高品质部件、远程 / 现场自动控制螺杆膨胀动力机发电机组主要由螺杆膨胀动力机本体、发电机及电气控制系统、冷却系统、润滑及液压系统、调速及控制系统。螺杆膨胀动力机发电机组结构如下图：螺杆膨胀动力机发电机组结构图1）冷却系统由于螺杆膨胀机是热机， 所以主机的机械密封、 润滑油系统及调速液压油系统需要用水冷却。该机对冷却水的要求如下：a) 无腐蚀、无泥沙等机械性杂质的洁净水（泥沙杂质会影响机械密封性能和冷却效果，同时会增加维护量） ；b) ...
