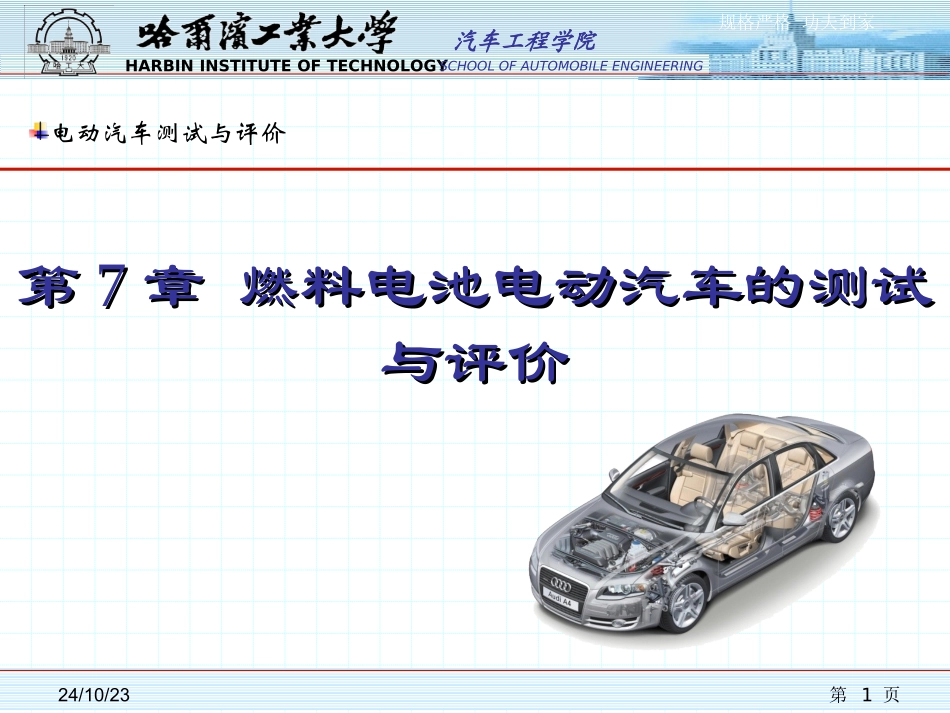

汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第1页第第77章燃料电池电动汽车的测试章燃料电池电动汽车的测试与评价与评价电动汽车测试与评价汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第2页1、燃料电池汽车的原理及结构2、燃料电池汽车的测试与评价3、电动汽车DC/DC变换器与加氢车知识要点汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第3页7.1燃料电池电动汽车概述燃料电池电动汽车的基本结构一、基本结构汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第4页燃料电池汽车电力驱动（只有燃料电池一个动力源）混合驱动（燃料电池为主动力源，蓄电池组或超级电容为辅助动力源）汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第5页混合驱动型燃料电池汽车的动力系统结构原理图汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第6页二、燃料电池工作原理汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第7页三、燃料电池能源管理系统能源管理系统功率分配管理（核心部分）速比控制管理制动能量回馈管理目的：均衡各部件工作负荷，降低能量损失、提高燃料经济性。汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第8页7.2燃料电池电动汽车测试基本术语1、冷机状态2、热机状态3、燃料电池混合动力汽车工作模式4、最高车速5、可再充电能量存储系统6、试验质量7、燃料电池混合动力汽车设计类型汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第9页充电方式工作模式FCHEV可外接充电混合动力模式纯电动模式不可外接充电混合动力模式纯电动模式燃料电池汽车（FCHEV）类型汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第10页7.3燃料电池发动机性能试验试验对象：质子交换膜燃料电池发动机试验方法：起动特性、稳态特性、动态响应特性、气密性检测、绝缘电阻检测等汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第11页一、测试用仪表精度的要求名称规定精度备注电压传感器≤0.5%FS—电流传感器≤0.5%FS—温度计±1℃—湿度计±3%—氢气流量计≤1%按照相对误差计冷却液流量计≤1%FS—称重衡器≤0.5%FS—汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第12页二、试验前的准备工作试验前按照相关规定做好燃料电池发动机的准备工作，然后将燃料电池发动机封存12h，封存后不作任何改动。汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第13页三、一般试验条件及试验要求1、对燃料电池发动机的要求2、测试条件3、试验前燃料电池发动机的状态规定4、一般试验要求汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第14页四、性能试验方法1、冷机方法2、热机方法3、起动特性试验4、额定功率试验5、峰值功率试验6、动态响应特性试验7、稳态特性试验8、紧急停机功能测试9、燃料电池发动机气密性测试10、绝缘电阻测试11、质量测试汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第15页1、冷机方法燃料电池发动机（冷却液加注完成）在规定的温度和湿度条件下保温足够长的时间以保证燃料电池发动机内部温度与环境温度相同，静置时间至少为12h。汽车工程学院规格严格功夫到家HARBININSTITUTEOFTECHNOLOGYSCHOOLOFAUTOMOBILEENGINEERING24/10/23第16页1、热机方法按照制造厂的使用规定，使燃料电池发动机工作在一定功率，同时监测燃料电池堆...
