衡重式挡土墙施工方案

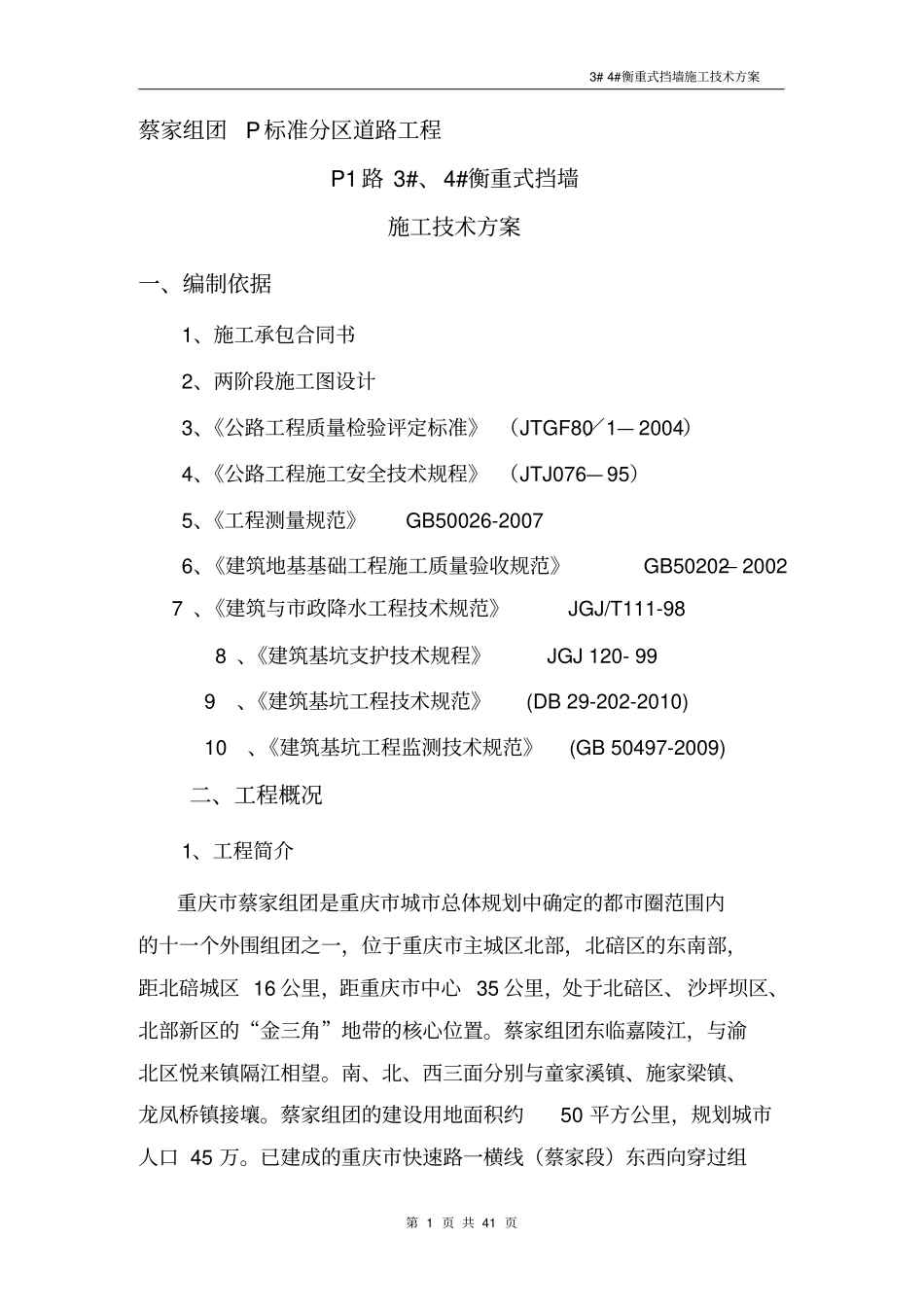

3# 4#衡重式挡墙施工技术方案第 1 页 共 41 页蔡家组团P 标准分区道路工程P1 路 3#、4#衡重式挡墙施工技术方案一、编制依据1、施工承包合同书2、两阶段施工图设计3、《公路工程质量检验评定标准》 （JTGF80∕1— 2004）4、《公路工程施工安全技术规程》 （JTJ076— 95）5、《工程测量规范》GB50026-20076、《建筑地基基础工程施工质量验收规范》GB50202— 2002 7 、《建筑与市政降水工程技术规范》JGJ/T111-98 8 、《建筑基坑支护技术规程》JGJ 120- 99 9、《建筑基坑工程技术规范》 (DB 29-202-2010) 10、《建筑基坑工程监测技术规范》 (GB 50497-2009) 二、工程概况1、工程简介重庆市蔡家组团是重庆市城市总体规划中确定的都市圈范围内的十一个外围组团之一，位于重庆市主城区北部，北碚区的东南部，距北碚城区 16 公里，距重庆市中心 35 公里，处于北碚区、沙坪坝区、北部新区的“金三角”地带的核心位置。蔡家组团东临嘉陵江，与渝北区悦来镇隔江相望。南、北、西三面分别与童家溪镇、施家梁镇、龙凤桥镇接壤。蔡家组团的建设用地面积约50 平方公里，规划城市人口 45 万。已建成的重庆市快速路一横线（蔡家段）东西向穿过组3# 4#衡重式挡墙施工技术方案第 2 页 共 41 页团中心。蔡家组团是重庆市主城区主要的城市拓展空间，是北碚区、沙坪坝区、江北区、渝北区、北部新区经济联动和功能衔接的枢纽。蔡家组团规划面积为48 平方公里， 有约 20 公里长的江岸线； 西靠中梁山脉，有 20 公里长的绿色走廊；中部地势平坦、开阔，海拔高度大多在 250~380米之间。蔡家组团 P 标准分区位于蔡家组团东南部，P标准分区东侧即为嘉陵江，因此发育多条冲沟，区内多陡坡台地地貌。P1路，是 P标准分区道路中的一条支路。3#挡墙起止桩号为K0+028.024～K0+225.360，全长 197.336m，挡墙高度 12.065～26.285m；4#挡墙起止桩号为K0+285.360～K0+340.000，全长 54.64m，挡墙高度 12.788～9.800m。2、衡重式挡墙设计要求3#、4#挡墙均为衡重式挡墙，其设计要求如下：（1）挡墙材料采用 C25片石混凝土，石料强度不低于MU30；墙身高度超过 19m，基础采用 C30砼扩大基础。（2）挡墙在施工前做好地面排水工作，清除挡墙后背坡面堆载，保持基坑和边坡坡面干燥。（3）挡墙施工必须采取分段分层跳槽开挖的方式，土层、强风化及中风化岩石临时开挖坡率为1:1.0 、1:0.50 、1:0.25 ，并根据现场情况调整，施工时需...
