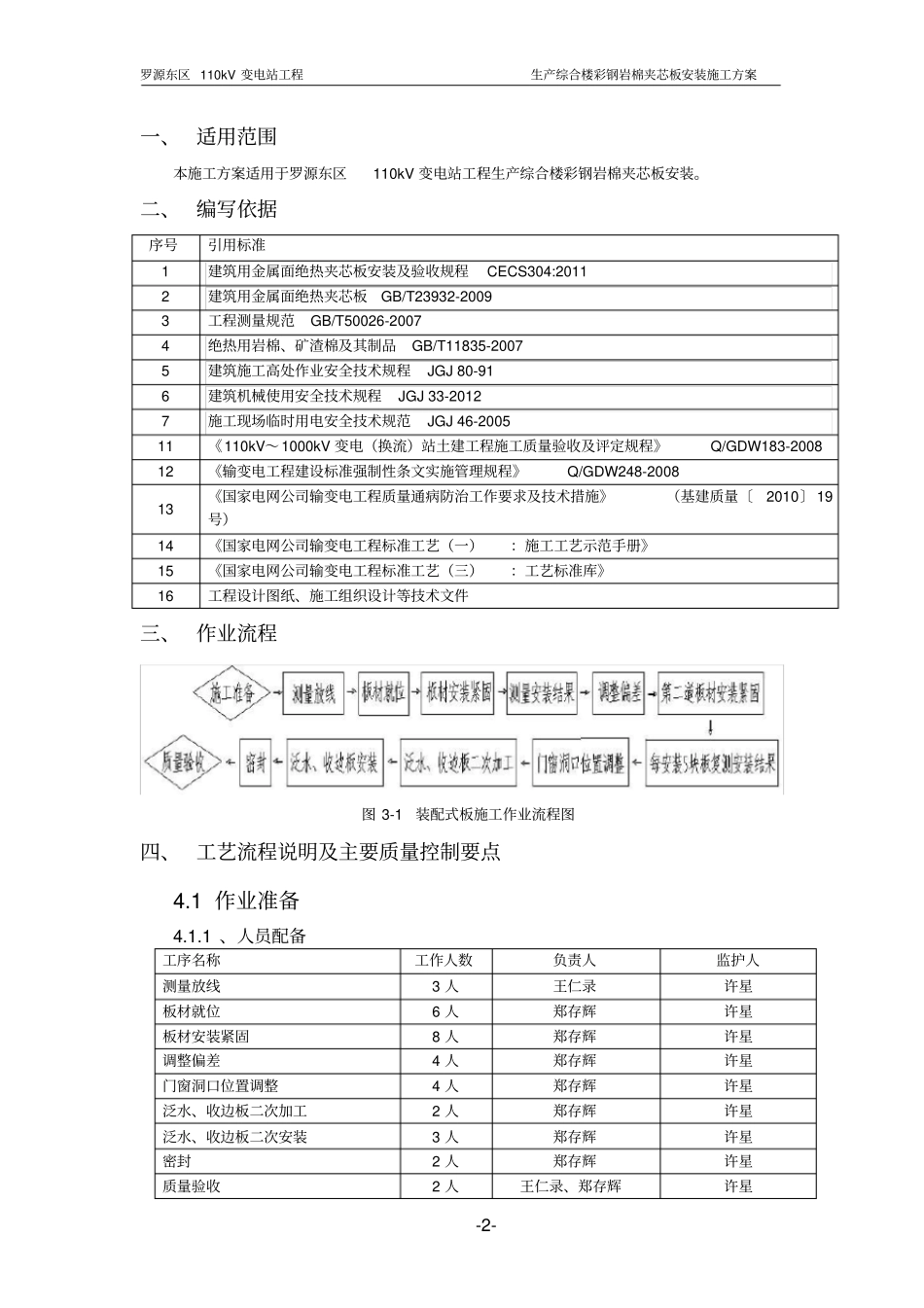

罗源东区 110kV 变电站工程生产综合楼彩钢岩棉夹芯板安装施工方案-1- 目录一、适应范围2 二、编制依据2 三、作业流程2 四、工艺流程说明及主要质量控制要点2 五、质量验评及质量控制方式13 六、安全文明施工14 罗源东区 110kV 变电站工程生产综合楼彩钢岩棉夹芯板安装施工方案-2- 一、 适用范围本施工方案适用于罗源东区110kV 变电站工程生产综合楼彩钢岩棉夹芯板安装。二、 编写依据序号引用标准1 建筑用金属面绝热夹芯板安装及验收规程CECS304:2011 2 建筑用金属面绝热夹芯板 GB/T23932-20093 工程测量规范 GB/T50026-20074 绝热用岩棉、矿渣棉及其制品 GB/T11835-20075 建筑施工高处作业安全技术规程 JGJ 80-916 建筑机械使用安全技术规程 JGJ 33-20127 施工现场临时用电安全技术规范 JGJ 46-200511 《110kV～1000kV 变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008 12 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008 13 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）14 《国家电网公司输变电工程标准工艺（一）：施工工艺示范手册》15 《国家电网公司输变电工程标准工艺（三）：工艺标准库》16 工程设计图纸、施工组织设计等技术文件三、 作业流程图 3-1 装配式板施工作业流程图四、 工艺流程说明及主要质量控制要点4.1 作业准备4.1.1 、人员配备工序名称工作人数负责人监护人测量放线3 人王仁录许星板材就位6 人郑存辉许星板材安装紧固8 人郑存辉许星调整偏差4 人郑存辉许星门窗洞口位置调整4 人郑存辉许星泛水、收边板二次加工2 人郑存辉许星泛水、收边板二次安装3 人郑存辉许星密封2 人郑存辉许星质量验收2 人王仁录、郑存辉许星罗源东区 110kV 变电站工程生产综合楼彩钢岩棉夹芯板安装施工方案-3- 4.1.2 、材料准备序号材料及要求1 采用彩钢岩棉夹芯板应有产品合格证及复试报告，并根据工程量制定供料计划。2 ⑴彩钢岩棉夹芯板，应符合《建筑用金属面绝热夹芯板安装及验收规程》CECS304:2001及《建筑用金属面绝热夹芯板》 GB/T23932-2009 中的有关规定。彩钢岩棉夹芯板应采用表面平整、加工精密。4.1.3 、主要工器具及仪器准备序号名称规格 / 型号单位数量备注1 经纬仪FDT2GCL 台1 2 水准仪DS32 台1 3 型材切割机台1 4 电动手提锯台1 5 电动手提式曲线锯MIY-DW-185 台5 6 电剪刀把2 ...
