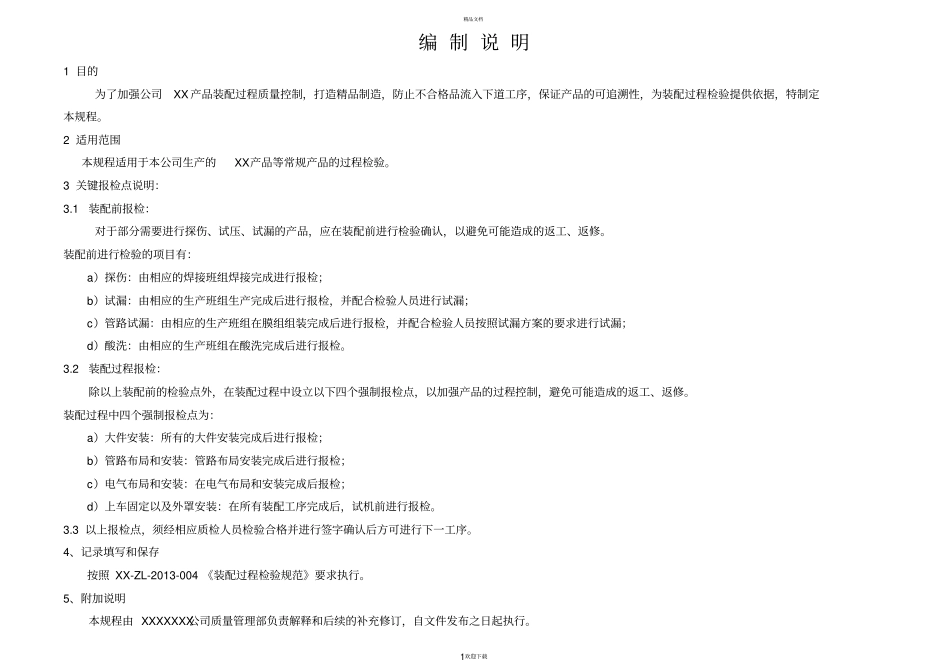

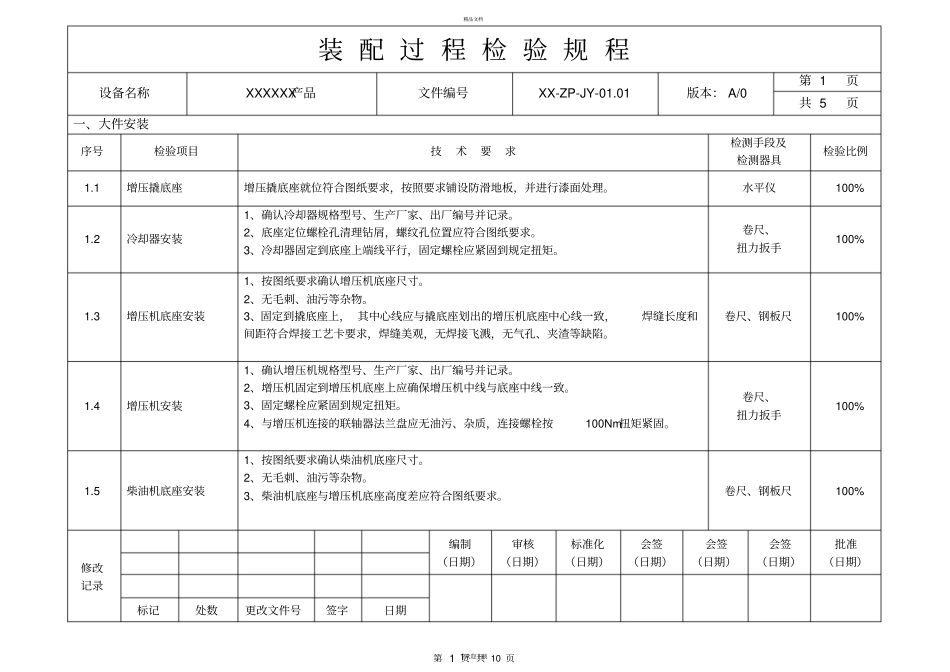

精品文档。1欢迎下载文件编号： XX-ZP-JY-01 现行版本： A/0 装 配 过 程 检 验 规 程编制：审核：标准化：批准：X X X X X X X 公司质 量 管 理 部精品文档。1欢迎下载编 制 说 明1 目的为了加强公司XX 产品装配过程质量控制，打造精品制造，防止不合格品流入下道工序，保证产品的可追溯性，为装配过程检验提供依据，特制定本规程。2 适用范围本规程适用于本公司生产的XX产品等常规产品的过程检验。3 关键报检点说明：3.1 装配前报检：对于部分需要进行探伤、试压、试漏的产品，应在装配前进行检验确认，以避免可能造成的返工、返修。装配前进行检验的项目有：a）探伤：由相应的焊接班组焊接完成进行报检；b）试漏：由相应的生产班组生产完成后进行报检，并配合检验人员进行试漏；c）管路试漏：由相应的生产班组在膜组组装完成后进行报检，并配合检验人员按照试漏方案的要求进行试漏；d）酸洗：由相应的生产班组在酸洗完成后进行报检。3.2 装配过程报检：除以上装配前的检验点外，在装配过程中设立以下四个强制报检点，以加强产品的过程控制，避免可能造成的返工、返修。装配过程中四个强制报检点为：a）大件安装：所有的大件安装完成后进行报检；b）管路布局和安装：管路布局安装完成后进行报检；c）电气布局和安装：在电气布局和安装完成后报检；d）上车固定以及外罩安装：在所有装配工序完成后，试机前进行报检。3.3 以上报检点，须经相应质检人员检验合格并进行签字确认后方可进行下一工序。4、记录填写和保存按照 XX-ZL-2013-004 《装配过程检验规范》要求执行。5、附加说明本规程由 XXXXXXX公司质量管理部负责解释和后续的补充修订，自文件发布之日起执行。精品文档。1欢迎下载第 1 页 共 10 页装 配 过 程 检 验 规 程设备名称XXXXXX产品文件编号XX-ZP-JY-01.01 版本： A/0 第 1 页共 5 页一、大件安装序号检验项目技术要求检测手段及检测器具检验比例1.1 增压撬底座增压撬底座就位符合图纸要求，按照要求铺设防滑地板，并进行漆面处理。水平仪100% 1.2 冷却器安装1、确认冷却器规格型号、生产厂家、出厂编号并记录。2、底座定位螺栓孔清理钻屑，螺纹孔位置应符合图纸要求。3、冷却器固定到底座上端线平行，固定螺栓应紧固到规定扭矩。卷尺、扭力扳手100% 1.3 增压机底座安装1、按图纸要求确认增压机底座尺寸。2、无毛刺、油污等杂物。3、固定到撬底座上， 其中心线应与撬底...
