西南交大结构力学A主观题

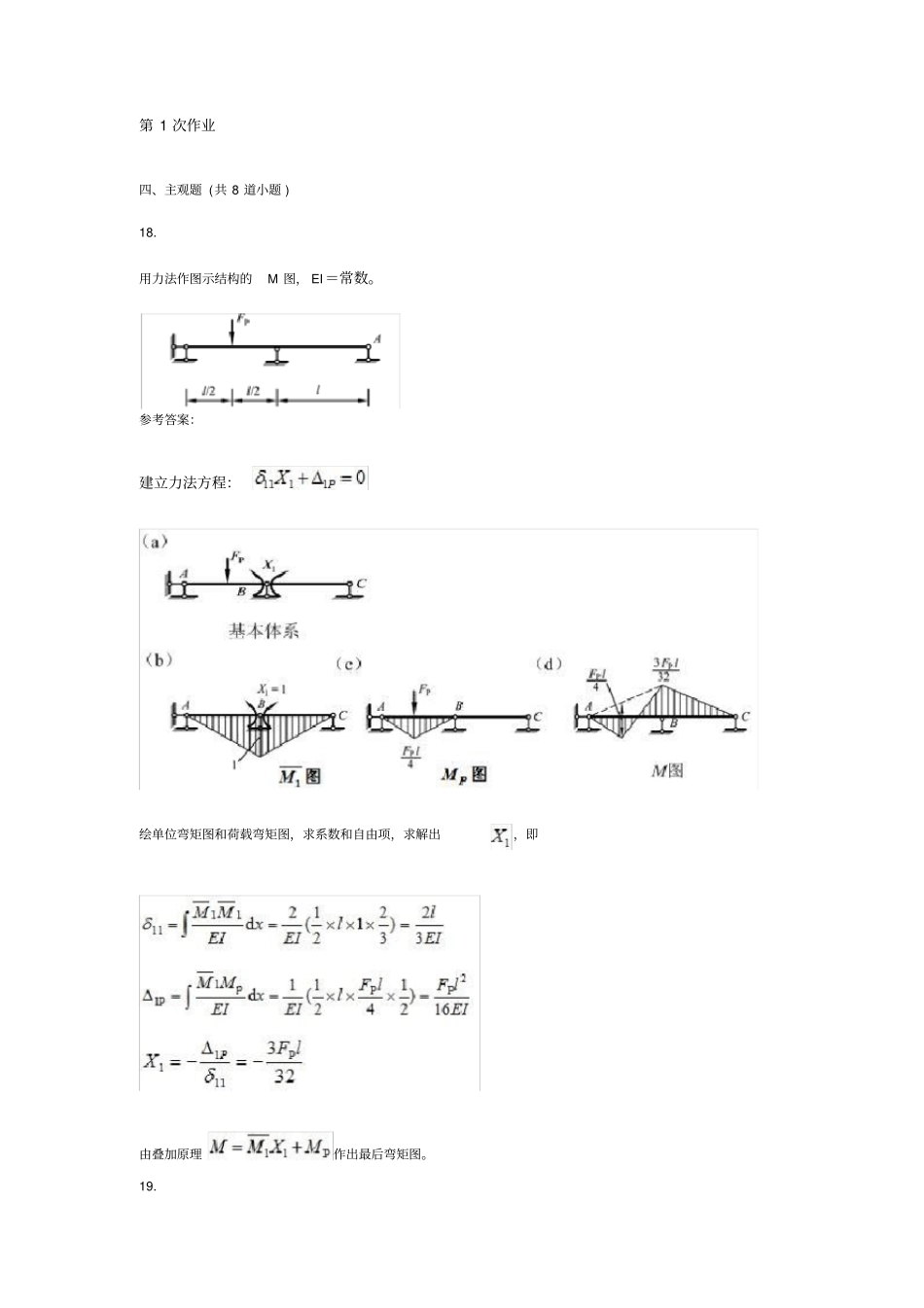

西南交大结构力学A主观题_第1页
1/14

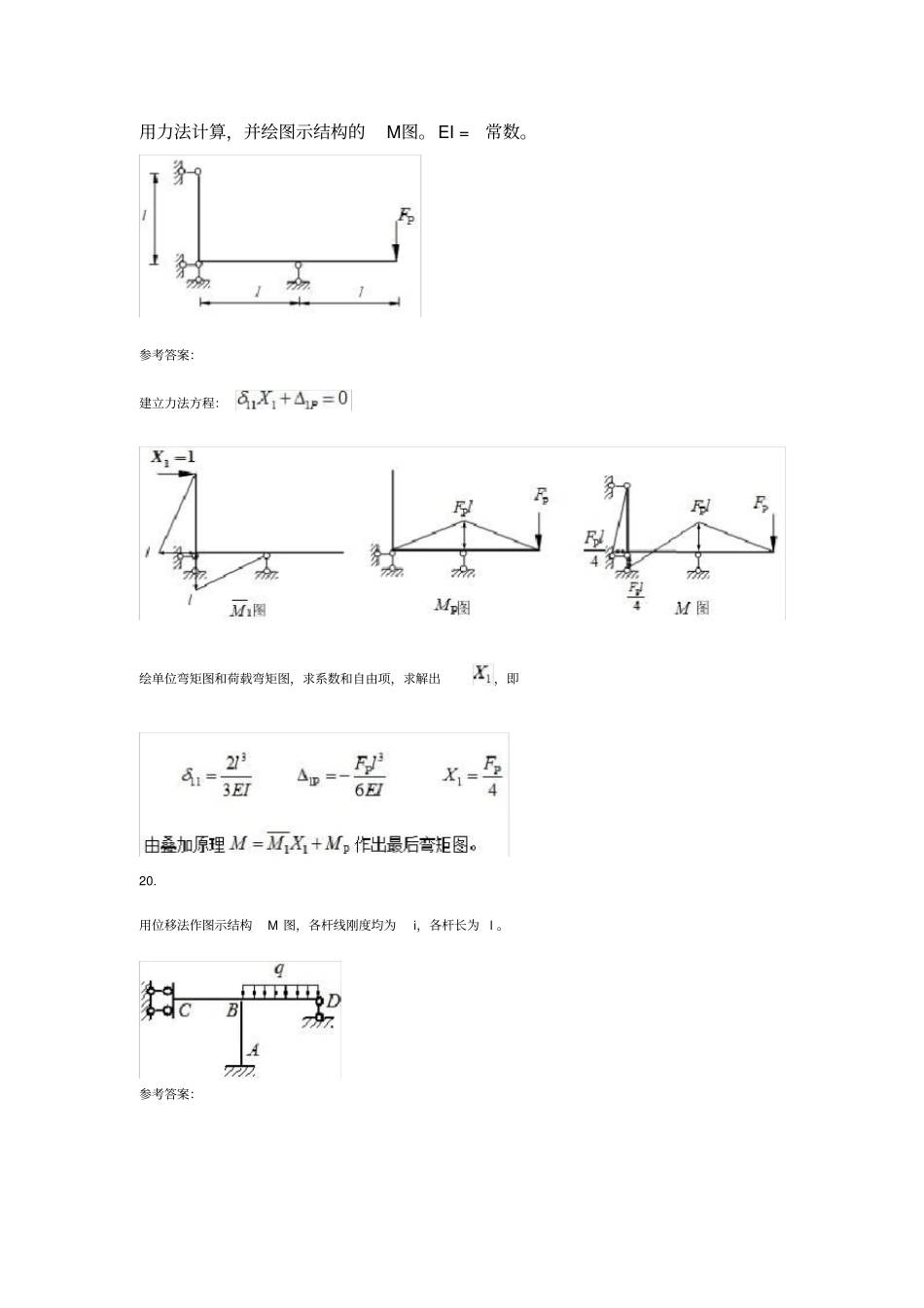

西南交大结构力学A主观题_第2页
2/14

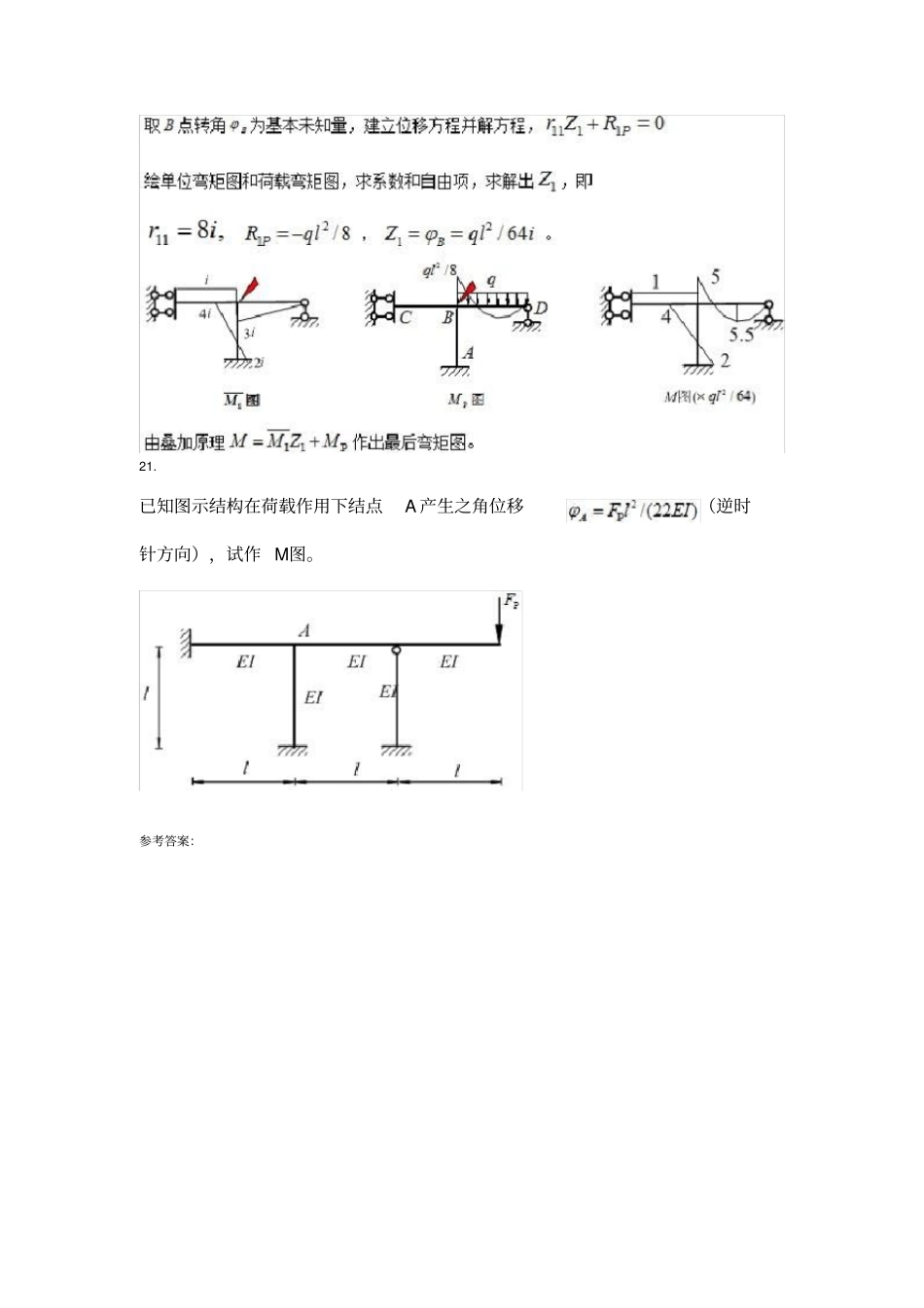

西南交大结构力学A主观题_第3页
3/14
第 1 次作业四、主观题 (共 8 道小题 ) 18.用力法作图示结构的M 图, EI=常数。参考答案:建立力法方程:绘单位弯矩图和荷载弯矩图,求系数和自由项,求解出,即由叠加原理作出最后弯矩图。19.用力法计算,并绘图示结构的M图。EI = 常数。参考答案:建立力法方程:绘单位弯矩图和荷载弯矩图,求系数和自由项,求解出,即20.用位移法作图示结构M 图,各杆线刚度均为i,各杆长为l 。参考答案:21.已知图示结构在荷载作用下结点A 产生之角位移(逆时针方向),试作 M图。参考答案:22.图( a)所示结构,选取图(b)所示的力法基本结构计算时,其。参考答案:23.图示结构用位移法求解时典型方程的系数r22 为。参考答案:24.图示排架结构,横梁刚度为无穷大,各柱EI 相同,则FN2=。参考答案:FP/225.图 示 刚 架 ,已 求 得 B 点 转 角=0.717/ i ( 顺时针), C 点水平位移= 7.579/ i (),则=,=。参考答案:-13.9 ; -5.68 第二次作业四、主观题 (共 8 道小题 ) 15.用先处理法写出图示结构的结构刚度矩阵K, E =常数。不计轴向变形影响。参考答案:16.试求图示结构原始刚度矩阵中的子块K22 的 4 个元素。已知各杆件在整体坐标系中的单元刚度矩阵为:参考答案:17.求图示结构的自由结点荷载列阵F 参考答案:18.已用矩阵位移法求得图a 所示结构单元③的杆端力(整体坐标 )为参考答案:19.在矩阵位移法中,处理位移边界条件时有以下两种方法,即和,前一种方法的未知量数目比后一种方法的。参考答案:先处理法;后处理法;少 ( 或:后处理法,先处理法,多 ) 20.矩阵位移法中,单元的刚度方程是表示与的转换关系。参考答案:杆端力;杆端位移21.局部坐标系中自由单元刚度矩阵的特性有、。参考答案:奇异性;对称性22.结构原始刚度矩阵中,元素K45 的物理意义就是=1 时,所应有的数值。参考答案:;在方向产生的力第三次作业四、主观题 (共 11 道小题 ) 14.图示体系各杆EI、l 相同,不计各杆自重。试求其自振频率。参考答案:15.参考答案:16.不计杆件质量和阻尼影响,建立图示体系(EI = 常数) 的运动方程。参考答案:17.图示结构,不计杆质量。试求其自振频率。参考答案:18.参考答案:19.结构动力学与结构静力学的最主要的区别是:。参考答案:考虑结构因振动而产生的惯性力和阻尼力。20.在图示结构中,若要使其自振频率ω 增大,可以采取增大减小的措施 。参考答案:E...
