西安330KV变压器烧毁事故调查报告讲解

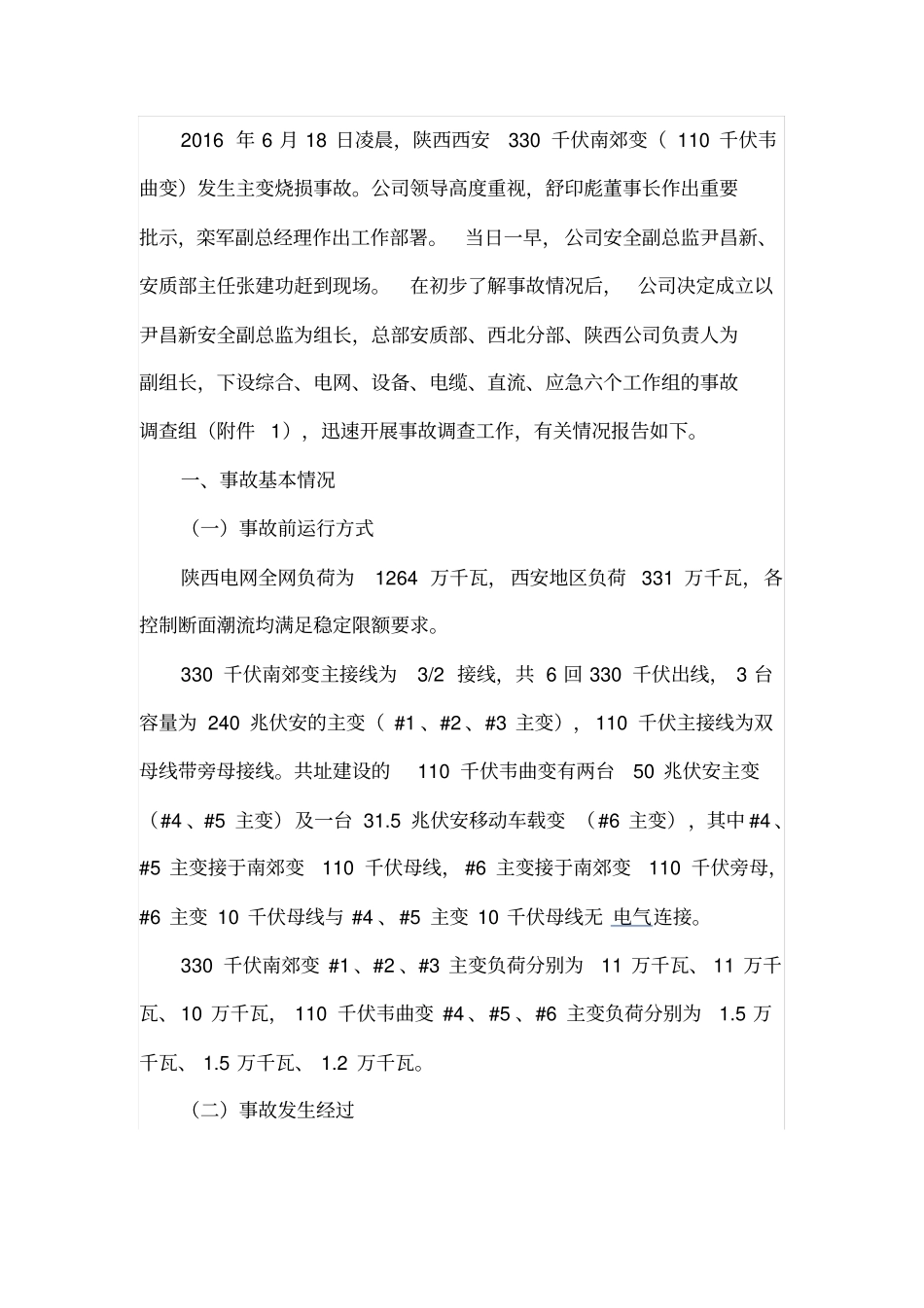

2016 年 6 月 18 日凌晨，陕西西安330 千伏南郊变（ 110 千伏韦曲变）发生主变烧损事故。公司领导高度重视，舒印彪董事长作出重要批示，栾军副总经理作出工作部署。当日一早， 公司安全副总监尹昌新、安质部主任张建功赶到现场。在初步了解事故情况后， 公司决定成立以尹昌新安全副总监为组长，总部安质部、西北分部、陕西公司负责人为副组长，下设综合、电网、设备、电缆、直流、应急六个工作组的事故调查组（附件 1），迅速开展事故调查工作，有关情况报告如下。一、事故基本情况（一）事故前运行方式陕西电网全网负荷为1264 万千瓦， 西安地区负荷 331 万千瓦，各控制断面潮流均满足稳定限额要求。330 千伏南郊变主接线为3/2 接线，共 6 回 330 千伏出线， 3 台容量为 240 兆伏安的主变（ #1 、#2 、#3 主变）， 110 千伏主接线为双母线带旁母接线。共址建设的110 千伏韦曲变有两台50 兆伏安主变（#4 、#5 主变）及一台 31.5 兆伏安移动车载变 （ #6 主变），其中 #4 、#5 主变接于南郊变110 千伏母线， #6 主变接于南郊变110 千伏旁母，#6 主变 10 千伏母线与 #4 、#5 主变 10 千伏母线无 电气连接。330 千伏南郊变 #1 、#2 、#3 主变负荷分别为11 万千瓦、 11 万千瓦、 10 万千瓦， 110 千伏韦曲变 #4 、#5 、#6 主变负荷分别为1.5 万千瓦、 1.5 万千瓦、 1.2 万千瓦。（二）事故发生经过6 月 18 日 0 时 25 分，西安市长安区凤栖路与北长安街十字路口（距 330 千伏南郊变约 700 米）电缆沟道井口发生爆炸；随即，110千伏韦曲变 #4 、#5 主变及 330 千伏南郊变 #3 主变相继起火；约2 分钟后， 330 千伏南郊变 6 回出线（南寨 I，南柞 I、II，南上 I、II、南城I）相继跳闸。（三）事故处置过程0 时 28 分，陕西电网调度自动化系统相继推出330 千伏南寨 I，南柞 I、II，南上 I、II、南城 I 线故障告警信息，同时监控系统报出上述线路跳闸信息。0 时 29 分，陕西省调通知省检修公司安排人员立即查找故障。0 时 38 分，330 千伏南郊变现场人员确认全站失压，站用电失去，开关无法操作。0 时 40 分，西安地调汇报省调，110 千伏锦业路变、文体变、瓦胡同变、长安西变、韦曲变、兰川变、葛牌变、尧柏变（用户变）共8座 110 千伏 变电 站失压。0 时 55 分-1 时 58 分，西安地调陆续将除韦曲变外的7 座失压...
