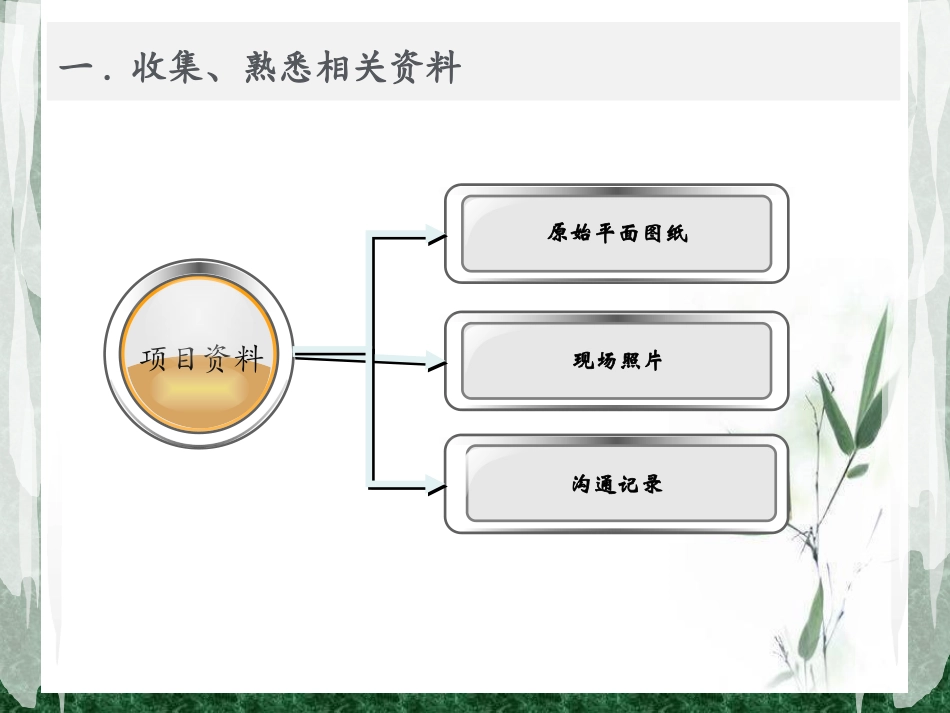

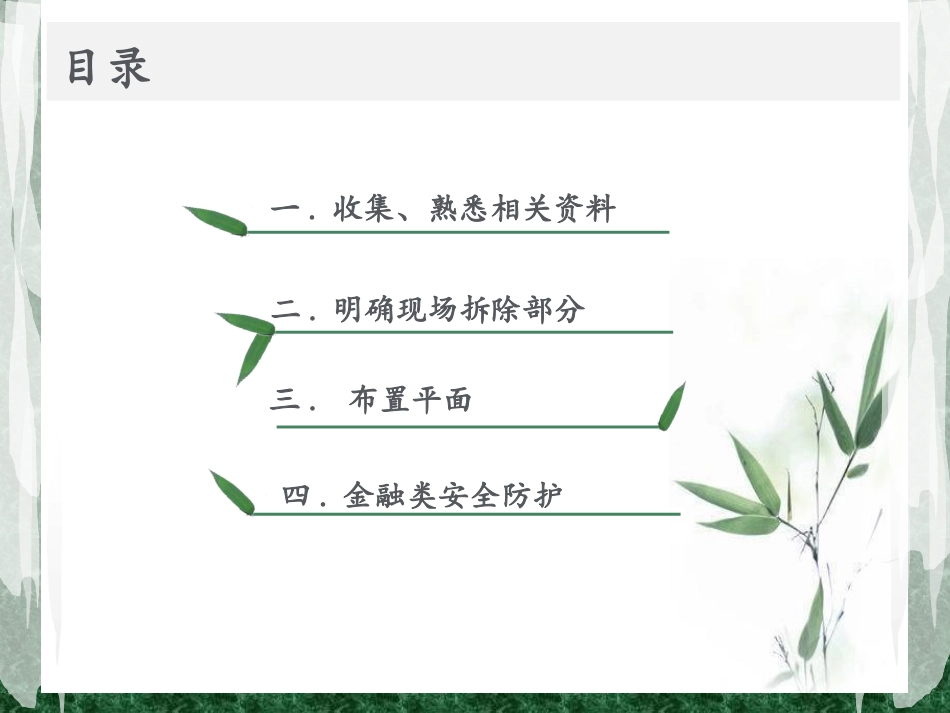

如何绘制平面布置图2019年12月一.收集、熟悉相关资料二.明确现场拆除部分三.布置平面四.金融类安全防护目录一.收集、熟悉相关资料项目资料原始平面图纸现场照片沟通记录一.收集、熟悉相关资料原始平面图纸板底标高5.370，梁底标高4.940，主粱底标高4.630。无地下室。一.收集、熟悉相关资料外环境外环境室内装饰室内装饰安装安装现场照片一.收集、熟悉相关资料业主沟通记录测量人员一.收集、熟悉相关资料相关规范：《中华人民共和国建筑法》《房屋建筑制图统一标准》GB/T50001《建筑设计防火规范》GB50016-2014《建筑内部装修防火施工及验收规范》GB50354-2005《低压配电设计规范》GB50054-2011《供配电系统设计规范》GB50052-2009《民用建筑电气设计规范》JGJ16-2008《银行自助设备、自助银行安全防范的规定》GA745-2008《银行营业场所风险等级和防护级别的规定》GA38-2004《银行营业场所透明防护屏障安装规范》GA518-2004......业主要求：1、2台ATM机，4台CRS机2、现金柜台4+1（仅做邮储，不代理邮政业务）三.平面布置设置建筑入口的位置1平面布置思路2消防疏散、人流动线及功能分区3二.明确现场拆除部分墙体拆改图拆除原建筑窗，拆除原建筑窗，红砖封堵。《建筑质量管理条例》第十八条涉及建筑主体或者承重结构变动的装修工程，建设单位应当委托原设计单位或者具有相应资质等级的设计单位提出设计文件，经原审查批准的行政主管部门审查批准后，方可组织施工。设置建筑入口的位置原建筑平面图•1.设置主入口门的方位•2.门的数量设置建筑入口的位置门的方位及数量一、二级耐火等级建筑内疏散门或安全门口不少于两个的观众厅、展览厅、多动能厅、餐厅、营业厅等，其室内任意一点至最近疏散门或安全门出口的直线距离不应大于30米。《建筑设计防火规范》5.5.2建筑内的出口和疏散门应分散布置，且建筑内每个防火分区的每个楼层、每个住宅单元每层相邻两个安全出口以及每个房间相邻两个疏散门最近边缘之间水平距离不应小于5m。无障碍坡道无障碍坡道Lorem轮椅坡道的最大高度和水平长度轮椅坡道的最大高度和水平长度平面布置思路平面布置图人流动线分析顾客动线人流动线分析工作人员动线人流动线分析维修人员动线人流疏散指示图清机区清机区类型一：整体加钞间类型二：砌块墙体类型三：现浇混凝土五.功能分区02卫生间01现金业务区设备间03更衣室资料室现金区现金业务区现金服务柜台平面现金服务柜台立面现金业务区效果图理财室/VIP理财室平面图理财室效果图大厅设备叫号机网银体验补登折机四.新建墙体新建墙体图新建仿深红樱桃木色成品玻璃隔断新建联动门门洞口红砖封堵新建800mm高综合柜台新建混凝土柜台墙体墙体材质01轻钢龙骨隔断02轻质砌块03黏土砖墙04φ16螺纹钢网@100*100轻质砌块四.金融类安全防护清机区清机区需要做哪些安全防护？整体加钞间：整体加钞间以上的四周墙体与顶面均采用钢架防护墙。10#热镀锌槽钢立柱，间距不得大于1200mm，横撑采用L50*5的热镀锌角钢，间距不得大于600mm，填充φ16螺纹钢@100*100，立柱与建筑物顶部采用200*200*8的钢板，M10的膨胀螺栓固定，钢筋网上端与建筑顶部采用M10膨胀螺栓固定，间距300mm。钢筋网上端与整体加钞间顶部焊接。现浇混凝土墙体：现浇混凝土浇到吊顶完成面以上300mm左右，吊顶完成面到楼板底之间用两个12#热镀锌槽钢立柱，横撑用L50*5的热镀锌角钢，间距不得大于600。填充φ16螺纹钢@100*100。本建设标准是基础标准，具体建设标准应结合当地公安安保建设要求进行调整。四.金融类安全防护现金区需要哪些安全防护？现金区现金柜台采用钢筋网内砌水泥砂浆结构，外用国标∠50*50*5mm热镀锌角钢焊接，焊接后用钢筋网（φ16@100*100mm螺纹钢筋焊接）加固防盗。柜台下方正中采用φ16@100*100mm螺纹钢筋网焊接。柜台钢架与柜台石材中间用水泥抹平。新建砌块墙体，3φ6圆钢@600拉结筋加固。现金服务柜台现金服务柜台四.金融类安全防护现金服务柜台防护：选用防弹玻璃27mm厚，各别地市要求选用79mm厚防爆玻璃。柜台上方防弹复合玻璃宜整块安装。防弹复合玻璃上不允许开孔。营业柜台每块防复合玻璃安装时，四面应嵌入凹槽，嵌入深度为40mm。...
