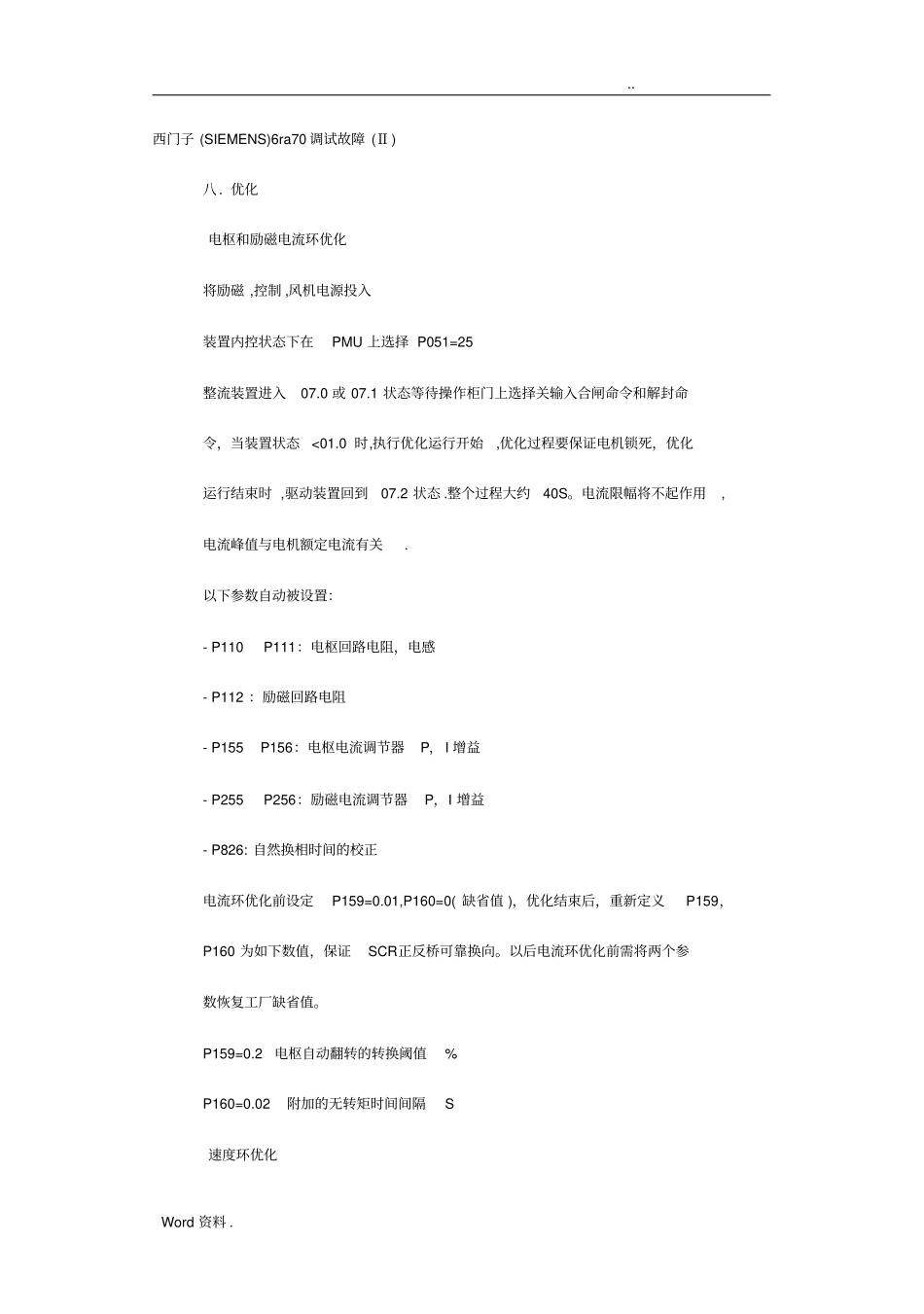

西门子6ra70故障调试与参数设置_第1页
1/12

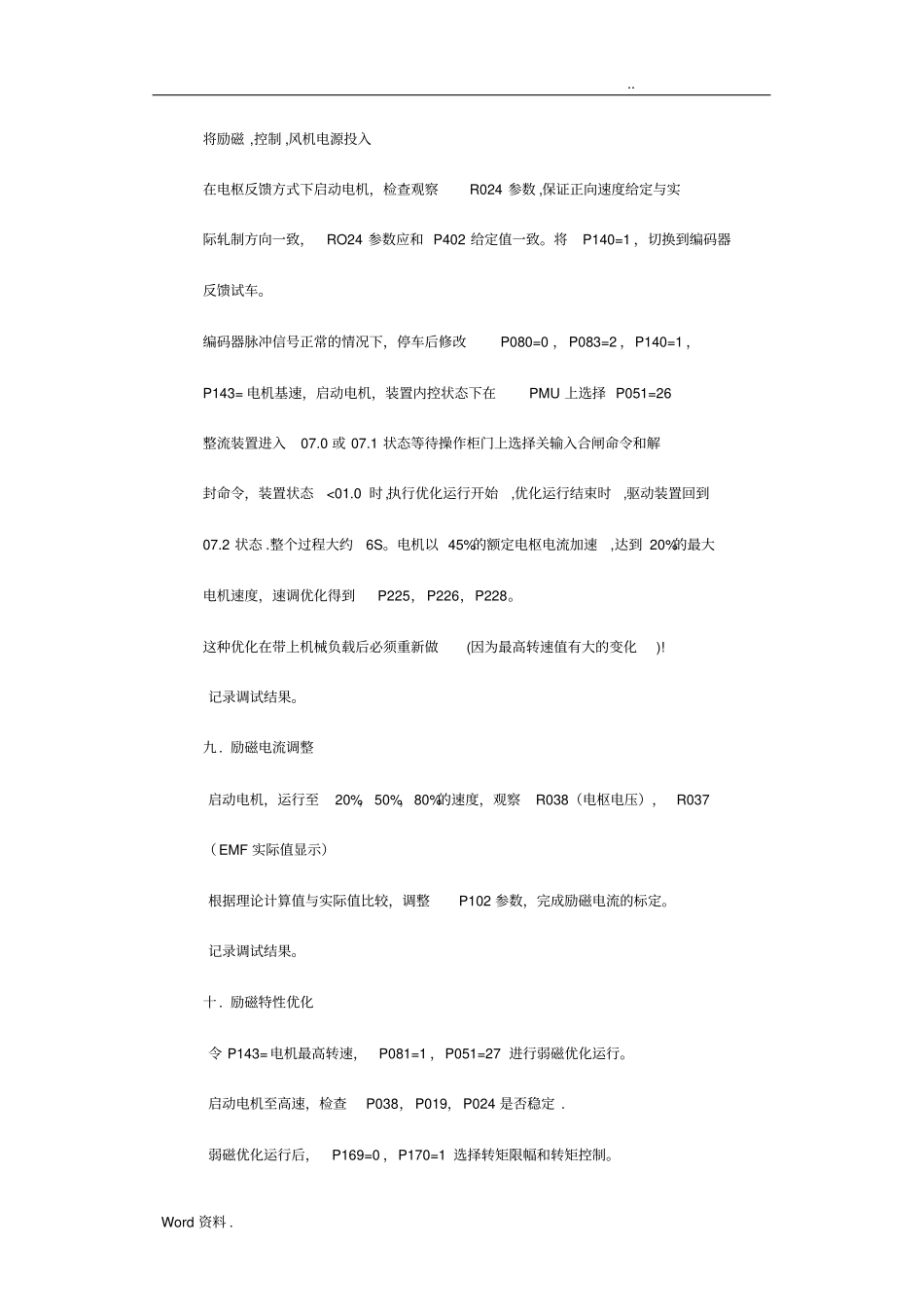

西门子6ra70故障调试与参数设置_第2页
2/12

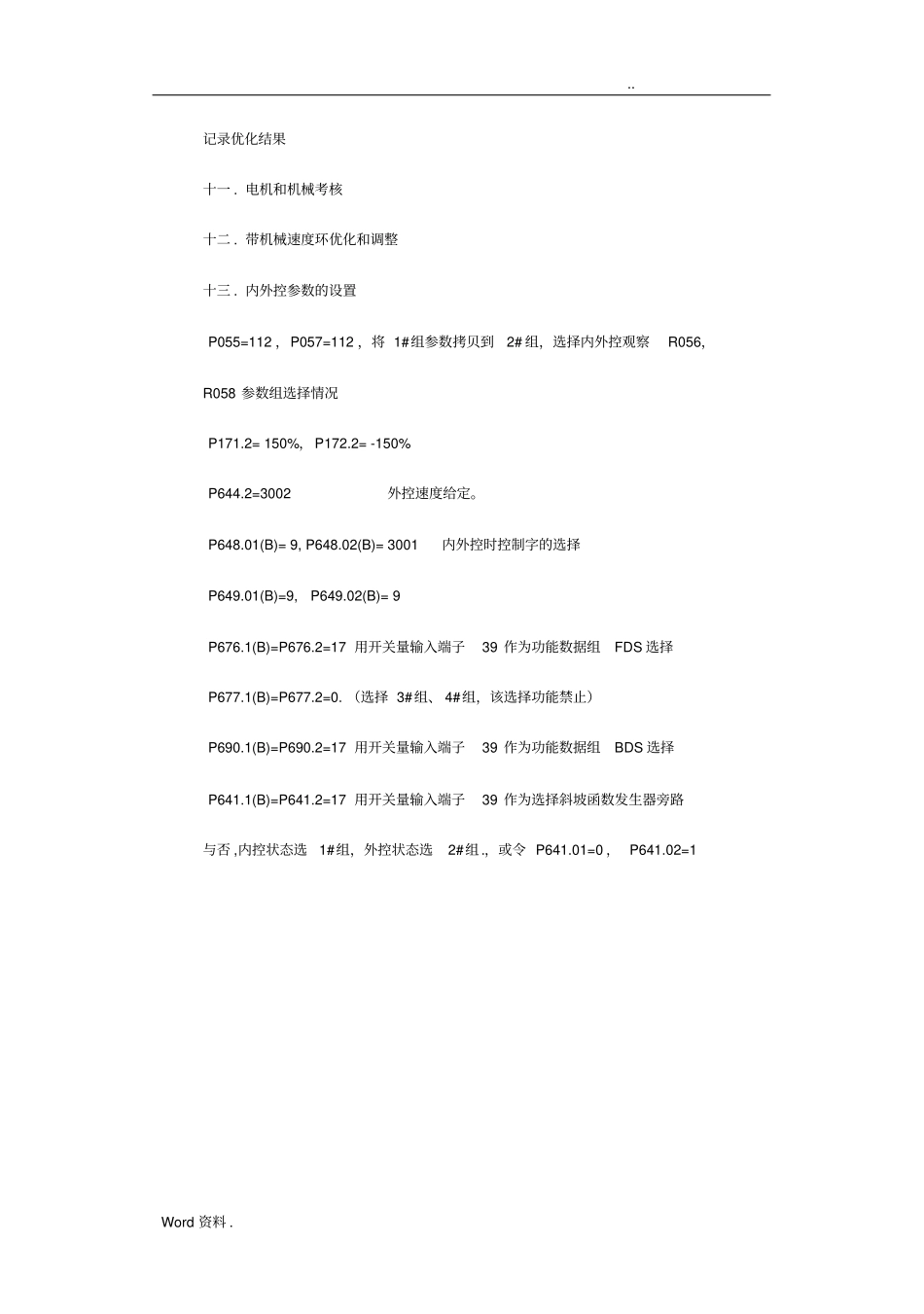

西门子6ra70故障调试与参数设置_第3页
3/12
.. Word 资料 . 西门子 (SIEMENS)6ra70 调试故障 (Ⅱ ) 八 . 优化电枢和励磁电流环优化将励磁 ,控制 ,风机电源投入装置内控状态下在PMU 上选择 P051=25 整流装置进入07.0 或 07.1 状态等待操作柜门上选择关输入合闸命令和解封命令,当装置状态<01.0 时,执行优化运行开始,优化过程要保证电机锁死,优化运行结束时 ,驱动装置回到07.2 状态 .整个过程大约40S。电流限幅将不起作用, 电流峰值与电机额定电流有关. 以下参数自动被设置:- P110P111:电枢回路电阻,电感- P112 :励磁回路电阻- P155P156:电枢电流调节器P, I 增益- P255P256:励磁电流调节器P,I 增益- P826: 自然换相时间的校正电流环优化前设定P159=0.01,P160=0( 缺省值 ),优化结束后,重新定义P159,P160 为如下数值,保证SCR正反桥可靠换向。以后电流环优化前需将两个参数恢复工厂缺省值。P159=0.2 电枢自动翻转的转换阈值% P160=0.02附加的无转矩时间间隔S 速度环优化.. Word 资料 . 将励磁 ,控制 ,风机电源投入在电枢反馈方式下启动电机,检查观察R024 参数 ,保证正向速度给定与实际轧制方向一致,RO24 参数应和 P402 给定值一致。将P140=1 ,切换到编码器反馈试车。编码器脉冲信号正常的情况下,停车后修改P080=0 , P083=2 ,P140=1 ,P143= 电机基速,启动电机,装置内控状态下在PMU 上选择 P051=26 整流装置进入07.0 或 07.1 状态等待操作柜门上选择关输入合闸命令和解封命令,装置状态<01.0 时 ,执行优化运行开始,优化运行结束时,驱动装置回到07.2 状态 .整个过程大约6S。电机以 45%的额定电枢电流加速,达到 20%的最大电机速度,速调优化得到P225, P226,P228。这种优化在带上机械负载后必须重新做(因为最高转速值有大的变化)! 记录调试结果。九 . 励磁电流调整启动电机,运行至20%, 50%,80%的速度,观察R038(电枢电压), R037 ( EMF 实际值显示)根据理论计算值与实际值比较,调整P102 参数,完成励磁电流的标定。记录调试结果。十 . 励磁特性优化令 P143= 电机最高转速,P081=1 ,P051=27 进行弱磁优化运行。启动电机至高速,检查P038, P019, P024 是否稳定 . 弱磁优化运行后,P169=0 ,P170=1 选择转矩限幅和转矩控制。.. Word 资料 . 记录优化结果十一 . 电机和机械考核十二 . 带机械速度环优化和调整十三 . 内外控参数的设置P055=112 ,P057=112 ,...
