西门子S7_200PLC_控制4四层电梯方案

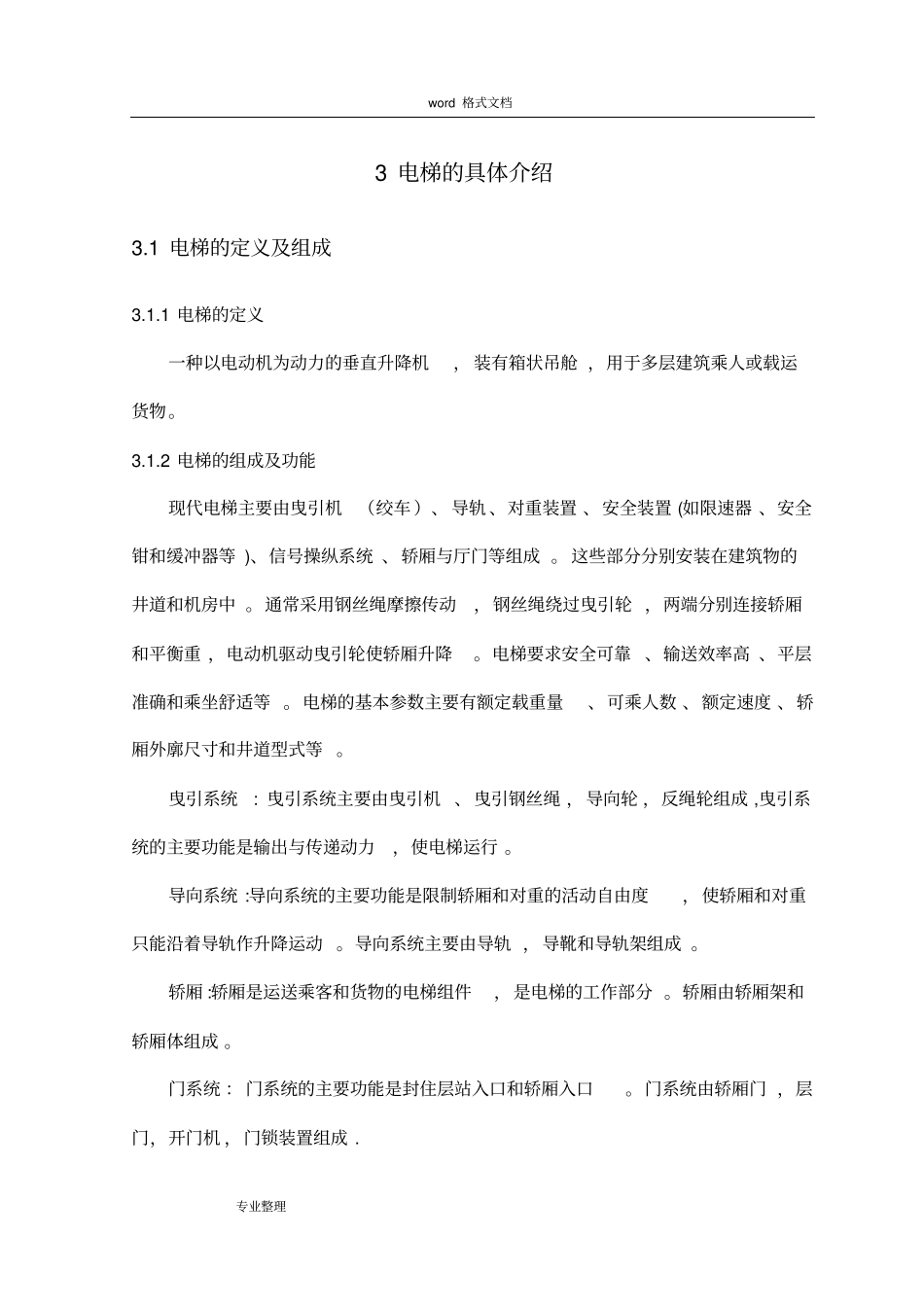

西门子S7_200PLC_控制4四层电梯方案_第1页
1/32

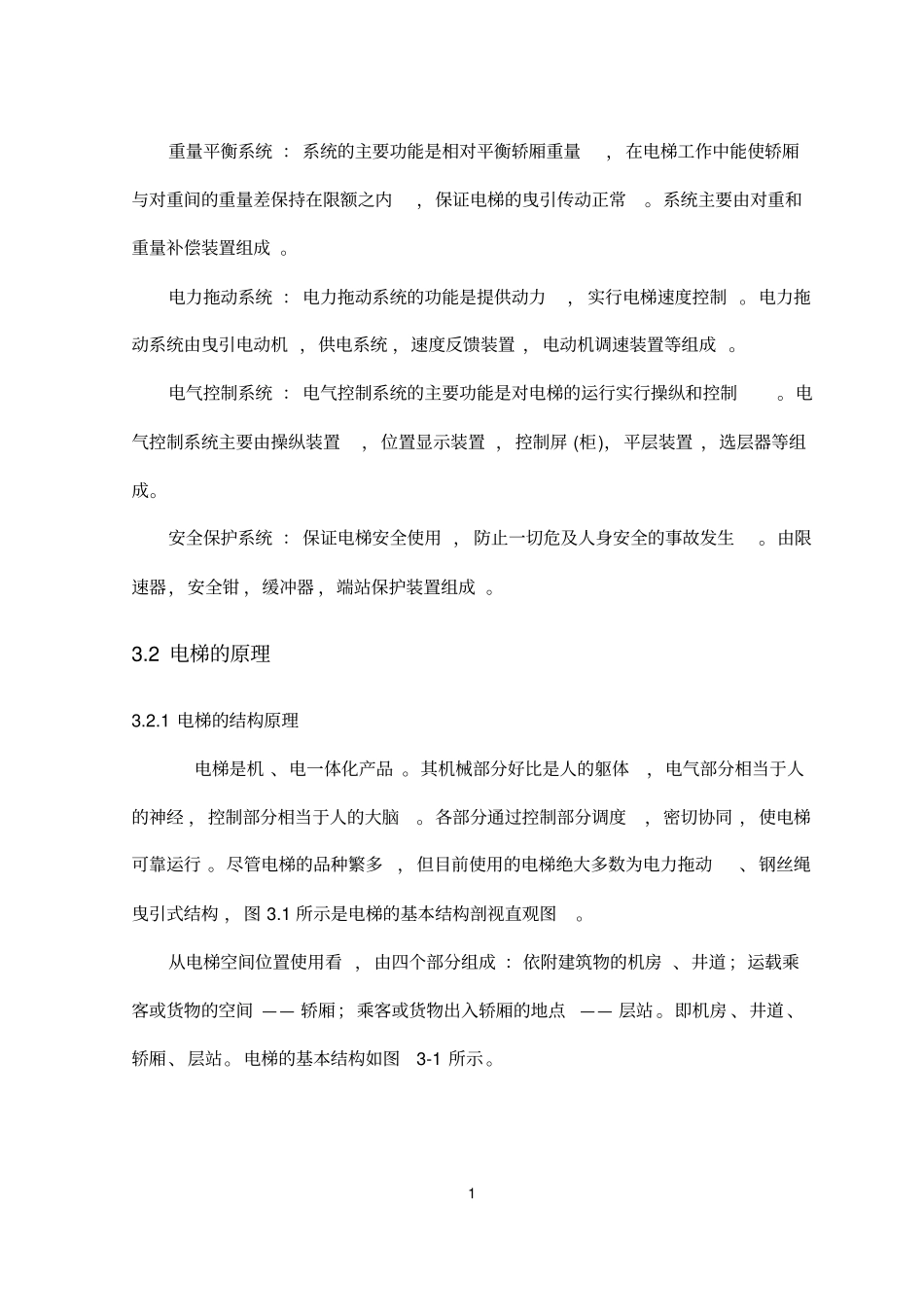

西门子S7_200PLC_控制4四层电梯方案_第2页
2/32

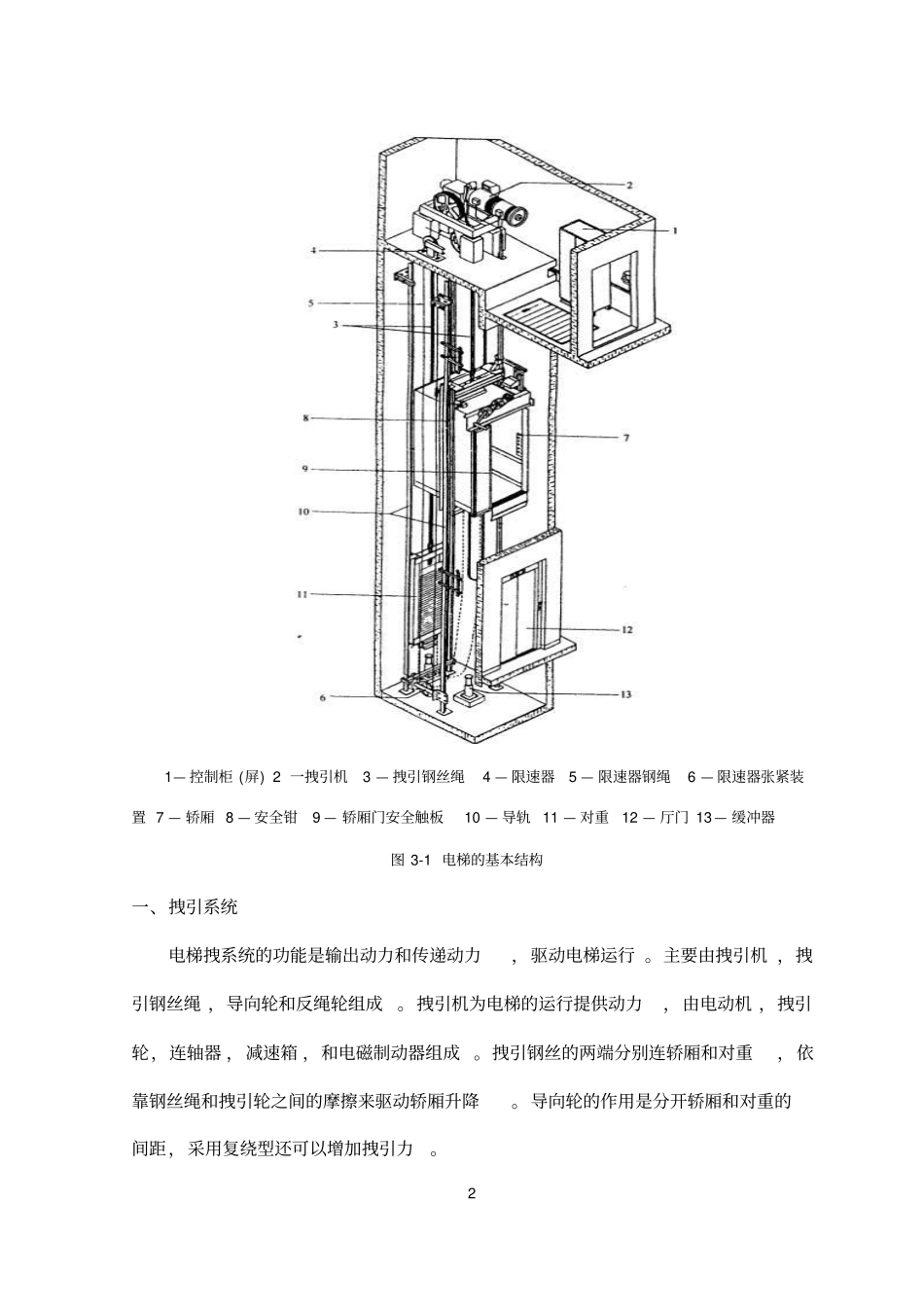

西门子S7_200PLC_控制4四层电梯方案_第3页
3/32
word 格式文档专业整理3 电梯的具体介绍3.1 电梯的定义及组成3.1.1 电梯的定义一种以电动机为动力的垂直升降机, 装有箱状吊舱 ,用于多层建筑乘人或载运货物。3.1.2 电梯的组成及功能现代电梯主要由曳引机(绞车 )、 导轨 、对重装置 、安全装置 (如限速器 、安全钳和缓冲器等 )、信号操纵系统 、轿厢与厅门等组成 。 这些部分分别安装在建筑物的井道和机房中 。通常采用钢丝绳摩擦传动,钢丝绳绕过曳引轮 ,两端分别连接轿厢和平衡重 ,电动机驱动曳引轮使轿厢升降。电梯要求安全可靠 、输送效率高 、平层准确和乘坐舒适等 。电梯的基本参数主要有额定载重量、可乘人数 、额定速度 、轿厢外廓尺寸和井道型式等 。曳引系统: 曳引系统主要由曳引机 、曳引钢丝绳 ,导向轮 ,反绳轮组成 ,曳引系统的主要功能是输出与传递动力,使电梯运行 。导向系统 :导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动 。导向系统主要由导轨 ,导靴和导轨架组成 。轿厢 :轿厢是运送乘客和货物的电梯组件,是电梯的工作部分 。轿厢由轿厢架和轿厢体组成 。门系统 : 门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门 ,层门,开门机 ,门锁装置组成 . 1重量平衡系统 : 系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成 。电力拖动系统 : 电力拖动系统的功能是提供动力, 实行电梯速度控制 。电力拖动系统由曳引电动机 ,供电系统 ,速度反馈装置 ,电动机调速装置等组成 。电气控制系统 : 电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置,位置显示装置 ,控制屏 (柜),平层装置 ,选层器等组成。安全保护系统 : 保证电梯安全使用 , 防止一切危及人身安全的事故发生。由限速器,安全钳 ,缓冲器 ,端站保护装置组成 。3.2 电梯的原理3.2.1 电梯的结构原理电梯是机 、电一体化产品 。其机械部分好比是人的躯体,电气部分相当于人的神经 ,控制部分相当于人的大脑。各部分通过控制部分调度,密切协同 ,使电梯可靠运行 。尽管电梯的品种繁多,但目前使用的电梯绝大多数为电力拖动、钢丝绳曳引式结构 ,图 3.1 所示是电梯的基本结构剖视直观图。从电梯空间位置使用看 ,由四个部分组成 :依...
