视频监控存储扩容方案

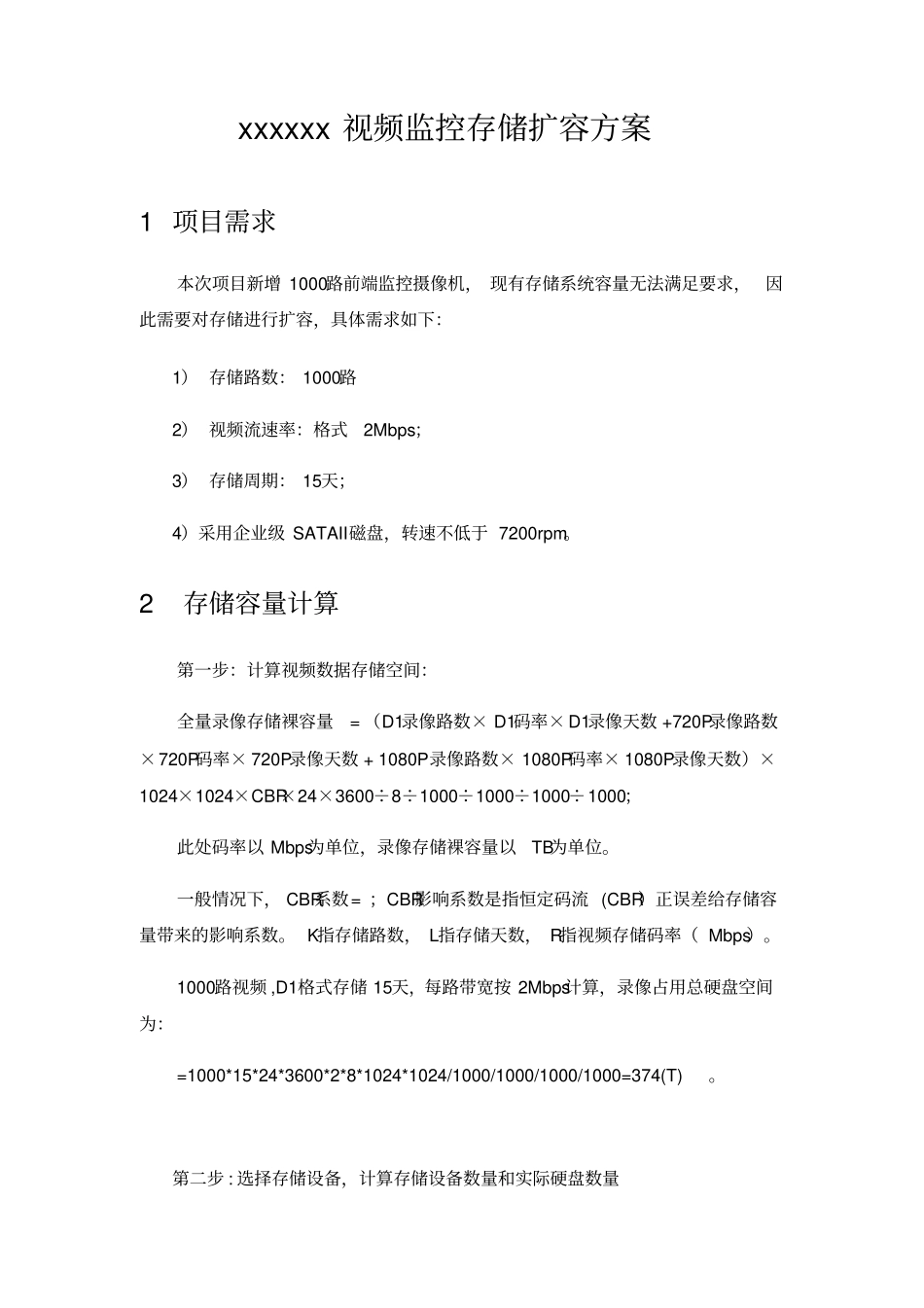

视频监控存储扩容方案_第1页
1/4

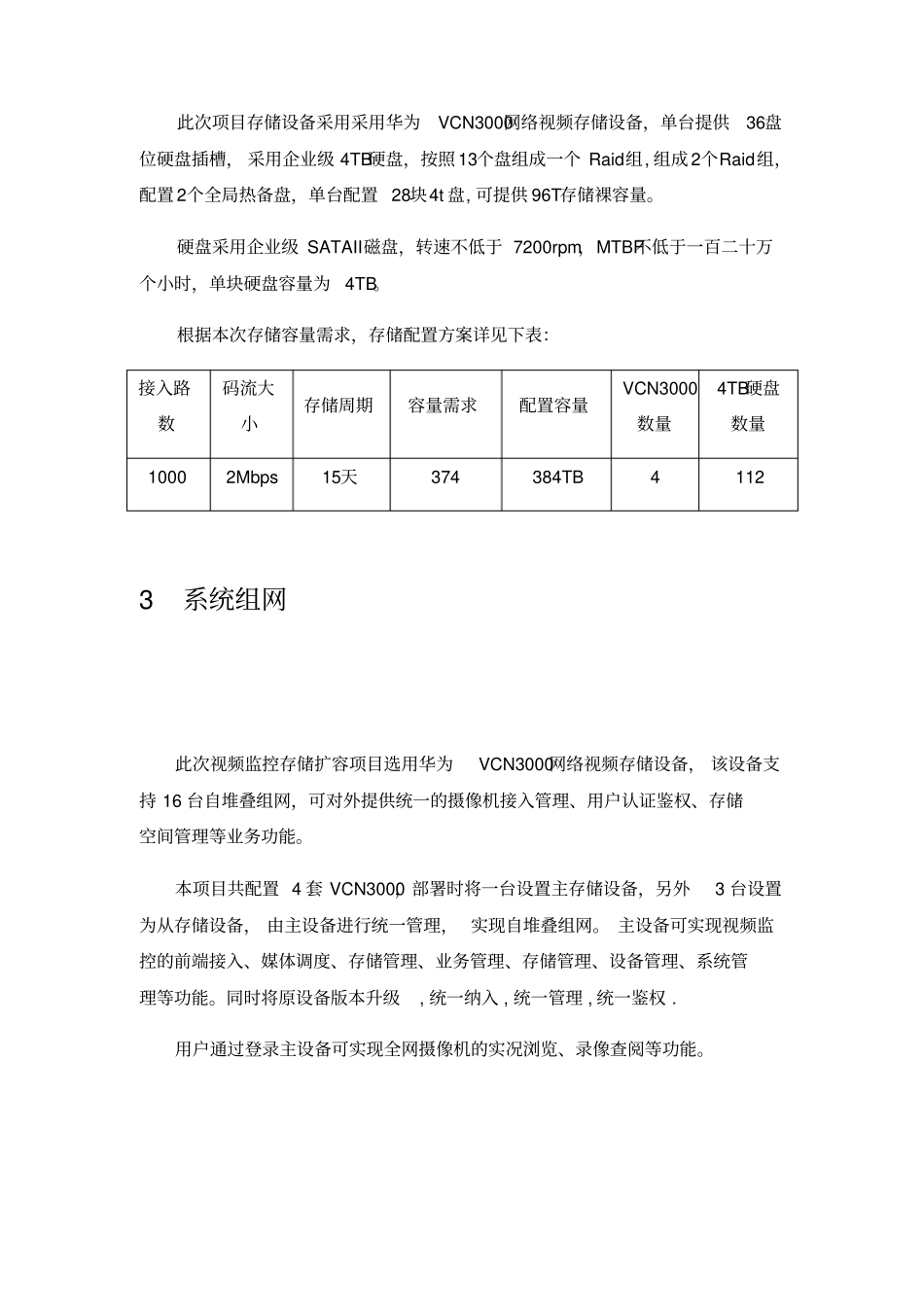

视频监控存储扩容方案_第2页
2/4

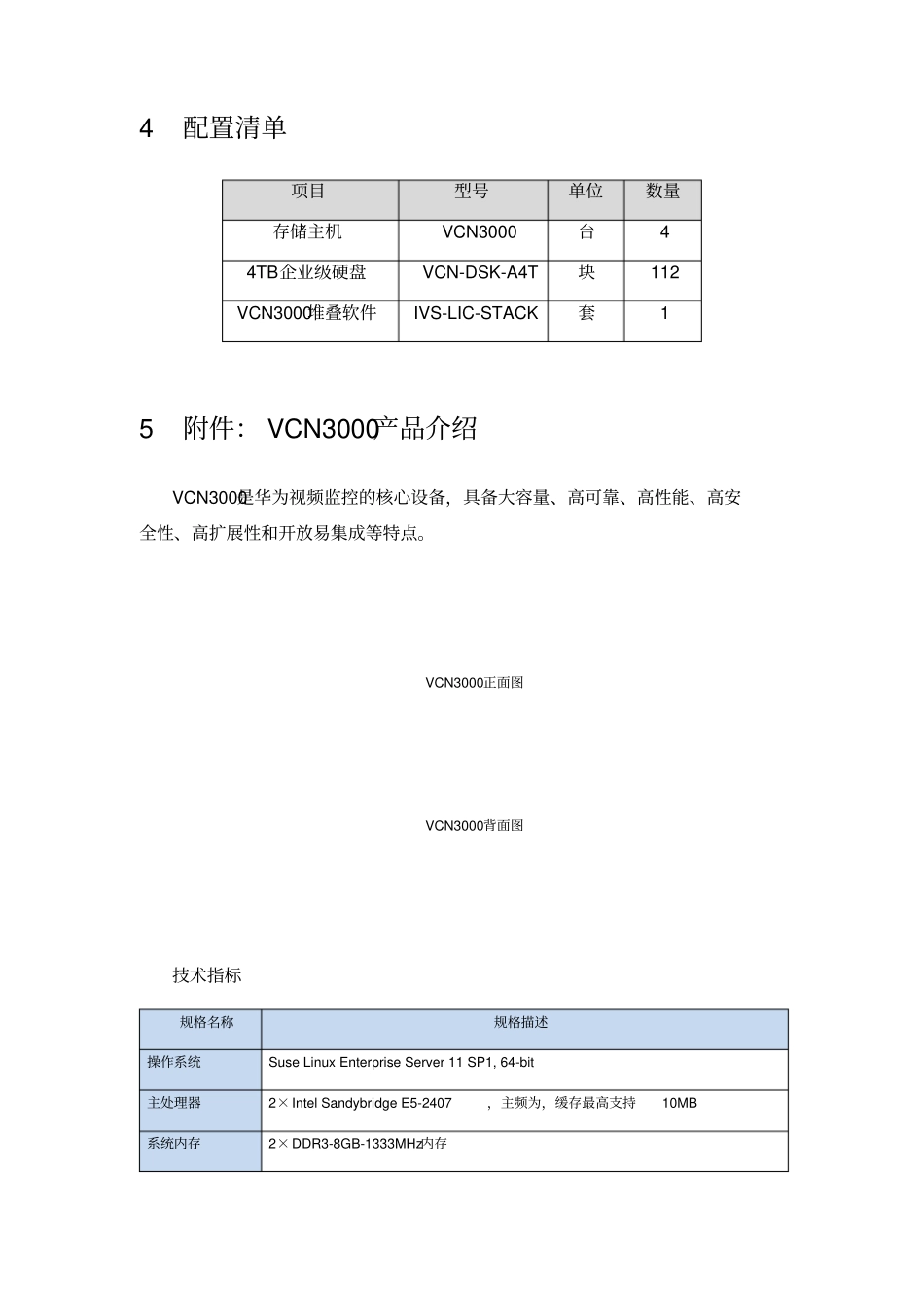

视频监控存储扩容方案_第3页
3/4
xxxxxx 视频监控存储扩容方案1 项目需求本次项目新增 1000路前端监控摄像机, 现有存储系统容量无法满足要求,因此需要对存储进行扩容,具体需求如下:1) 存储路数: 1000路2) 视频流速率:格式 2Mbps;3) 存储周期: 15天;4)采用企业级 SATAII磁盘,转速不低于 7200rpm。2存储容量计算第一步:计算视频数据存储空间:全量录像存储裸容量 = (D1录像路数× D1码率× D1录像天数 +720P录像路数×720P码率× 720P录像天数 + 1080P录像路数× 1080P码率× 1080P录像天数)×1024×1024×CBR×24×3600÷8÷1000÷1000÷1000÷1000;此处码率以 Mbps为单位,录像存储裸容量以TB为单位。一般情况下, CBR系数= ;CBR影响系数是指恒定码流 (CBR)正误差给存储容量带来的影响系数。 K指存储路数, L指存储天数, R指视频存储码率( Mbps)。1000路视频 ,D1格式存储 15天,每路带宽按 2Mbps计算,录像占用总硬盘空间为:=1000*15*24*3600*2*8*1024*1024/1000/1000/1000/1000=374(T)。第二步 : 选择存储设备,计算存储设备数量和实际硬盘数量此次项目存储设备采用采用华为VCN3000网络视频存储设备,单台提供36盘位硬盘插槽, 采用企业级 4TB硬盘,按照 13个盘组成一个 Raid组, 组成 2个Raid组,配置 2个全局热备盘,单台配置 28块4t 盘, 可提供 96T存储裸容量。硬盘采用企业级 SATAII磁盘,转速不低于 7200rpm,MTBF不低于一百二十万个小时,单块硬盘容量为4TB。根据本次存储容量需求,存储配置方案详见下表:接入路数码流大小存储周期容量需求配置容量VCN3000数量4TB硬盘数量10002Mbps15天374384TB41123系统组网此次视频监控存储扩容项目选用华为VCN3000网络视频存储设备, 该设备支持 16 台自堆叠组网,可对外提供统一的摄像机接入管理、用户认证鉴权、存储空间管理等业务功能。本项目共配置 4 套 VCN3000,部署时将一台设置主存储设备,另外3 台设置为从存储设备, 由主设备进行统一管理, 实现自堆叠组网。 主设备可实现视频监控的前端接入、媒体调度、存储管理、业务管理、存储管理、设备管理、系统管理等功能。同时将原设备版本升级, 统一纳入 , 统一管理 , 统一鉴权 .用户通过登录主设备可实现全网摄像机的实况浏览、录像查阅等功能。4配置清单项目型号单位数量存储主机VCN3000台44TB企业级硬盘VCN-DSK-A4T块112VCN3000堆叠软件IVS-LIC-STACK套15附件: VCN3000产品介绍VCN30...
