太阳能光伏发电储能装置VIP免费

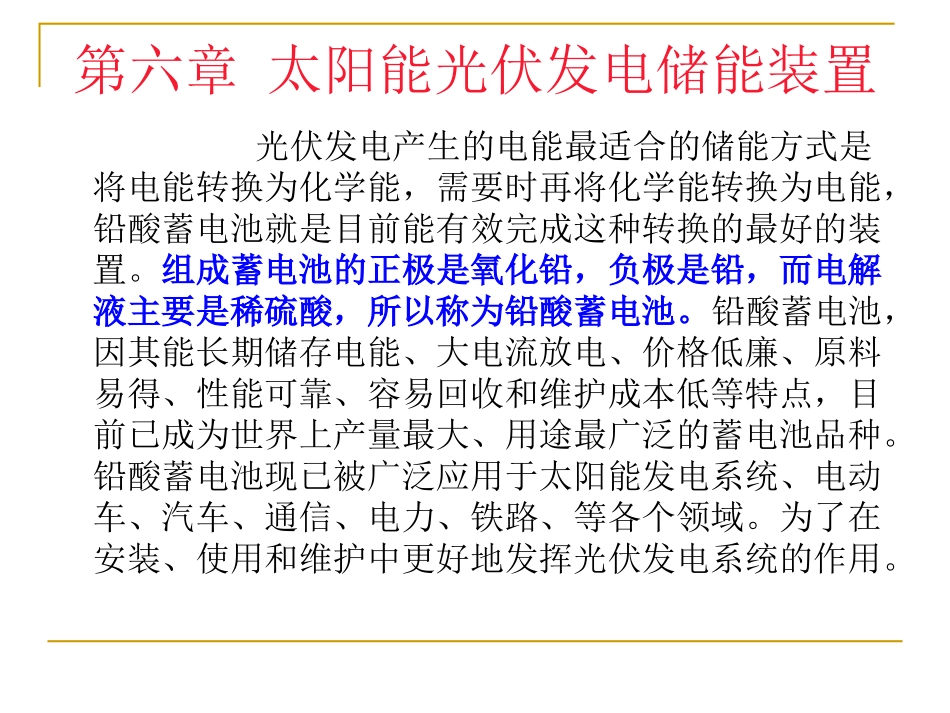

第六章太阳能光伏发电储能装置光伏发电产生的电能最适合的储能方式是将电能转换为化学能，需要时再将化学能转换为电能，铅酸蓄电池就是目前能有效完成这种转换的最好的装置。组成蓄电池的正极是氧化铅，负极是铅，而电解液主要是稀硫酸，所以称为铅酸蓄电池。铅酸蓄电池，因其能长期储存电能、大电流放电、价格低廉、原料易得、性能可靠、容易回收和维护成本低等特点，目前已成为世界上产量最大、用途最广泛的蓄电池品种。铅酸蓄电池现已被广泛应用于太阳能发电系统、电动车、汽车、通信、电力、铁路、等各个领域。为了在安装、使用和维护中更好地发挥光伏发电系统的作用。6.1铅酸蓄电池分类发明铅酸蓄电池，已经历了近150年的发展历程，铅酸蓄电池在理论研究方面，在产品种类及品种、产品电气性能等方面都得到了长足的进步，不论是在交通、通信、电力、军事还是在航海、航空各个经济领域，铅酸蓄电池都起到了不可缺少的重要作用。(1)根据铅酸蓄电池用途分类启动用铅酸蓄电池、动力用铅酸蓄电池、固定型阀控密封式铅酸蓄电池。(2)按铅酸蓄电池制造方法分类浇铸板栅、拉网板栅、铅布板栅等。(3)按铅酸蓄电池维护方法分类全免维护、少维护、干荷电等。(4)常用的铅酸蓄电池分类①普通蓄电池：普通蓄电池的极板是由铅和铅的氧化物构成，电解液是硫酸的水溶液。它的主要优点是电压稳定、价格便宜；缺点是比能低(即每千克蓄电池存储的电能)、使用寿命短和日常维护频繁。②干荷蓄电池：它的全称是干式荷电铅酸蓄电池，它的主要特点是负极板有较高的储电能力，在完全干燥状态下，能在两年内保存所得到的电量，使用时只需加入电解液，过20～30min就可使用。③免维护蓄电池：免维护蓄电池由于自身结构上的优势，电解液的消耗量非常小，在使用寿命内基本不需要补充蒸馏水。它还具有耐震、耐高温、体积小、自放电小的特点。使用寿命一般为普通蓄电池的两倍。市场上的免维护蓄电池也有两种：第一种在购买时一次性加电解液，以后使用中不需要维护(添加补充液)；另一种是电池本身出厂时就已经加好电解液并封死，用户根本就不能加补充液。铅酸蓄电池的分类以产品的结构形式分类，可以分为开口式、富液免维护式、玻璃丝棉隔板吸附式阀控密封型(AGM)、阀控胶体型等几大类产品。国内铅酸蓄电池主要是AGM吸附式和胶体两类阀控密封型蓄电池产品，目前AGM吸附式蓄电池在市场上占主导地位。胶体蓄电池尽管有放电性能好、板极不易弯曲、寿命长等优点，但因生产难度大、技术水平高、国内胶体材料不稳定、生产成本高等原因，国内只有少数几家蓄电池厂在生产，而且用户反映产品质量并没有明显的提高。据国外权威蓄电池研究机构报道，胶体动力型蓄电池综合技术指标和寿命明显优于普通的AGM吸附式蓄电池，胶体蓄电池是动力型铅酸蓄电池的发展方向。6.2铅酸蓄电池的组成铅蓄电池由正极板、负极板、隔板、电槽及电解液组成。(1)正极板：阳极指发生氧化反应的电极。铅酸蓄电池的阳极板就是正极。它是以结晶细密、疏松多孔的二氧化铅作为储存电能的活性物质，正常为红褐色，铅酸蓄电池的每个单元也分正极和负极，阳极是放电时的负极，充电时的正极。(2)负极板(阴极)：负极指发生还原反应的电极。负极板是放电时的正极，充电时的负极。负极(阴极板)是以海绵状的金属铅作为储存电能的物质，正常为灰色。(3)隔板：由防止渗透离子的材料制成，能防止电池内极性相反的离子接触的组件。蓄电池的正极和负极之间由隔板隔开，吸附式密封蓄电池的隔板是由超细玻璃丝棉制作的，这种隔板可以把电解液吸附在隔板内，吸附式密封蓄电池的名称也是由此而来。(4)电池槽：硬橡胶式及塑料槽。(5)电解液：含有可移动离子，具有离子导电性的液体或固体物质叫做电解液。一般为稀硫酸，由一部分做成胶体。其在铅酸蓄电池中的作用是：参加电化反应；溶液正、负离子的传导体；极板产生温度的热扩散体。6.3铅酸蓄电池的基本概念(1)电池充电：电池充电是外电路给蓄电池供电，使电池内发生化学反应，从而把电能转化成化学能而储藏起来的操作。(2)过充电：过充电是对完全充电的蓄电池或蓄电池组继续充电。(3)放电：放电是在规定的条件下，电池...
