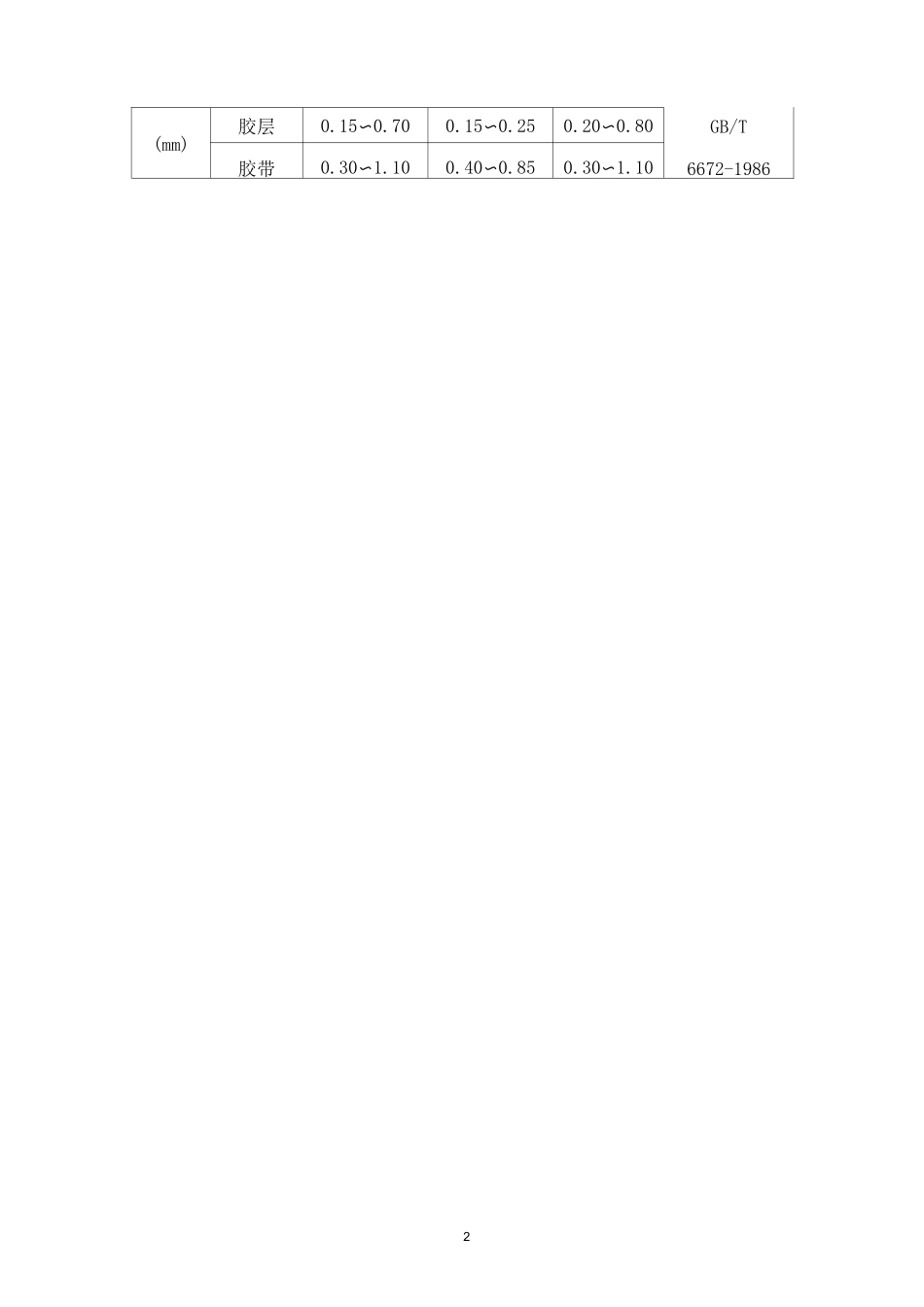

1复合型聚乙烯防腐胶粘带施工、自检规范本规范依据中石油天然气行业标准 SY/T0414-98 编写，供用户参考，结合工程要求可按实际设计情况进行。产品简介我公司生产的复合型聚乙烯防腐胶带采用聚乙烯和丁基橡胶为主原料，通过熔融压延热复合而成，具有聚乙烯基膜抗拉强度和断裂伸长率优良与丁基橡胶内聚剥离强度大，气密性优异的综合防腐性能，同时采用压延热复合背材基膜与胶层厚度可任意调节，胶带总厚度在0.36-1.15mm，胶层厚度可控制在 0.15-1.00mm，产品质量指标优于国家执行标准 SY-T0414和美国水工 AWWAC209-00NACER0274-95。1 .材料1.1 一般规定1.1.1 复合型聚乙烯胶粘带和底漆应有产品说明书、合格证、质量检测报告，包装上应注明生产日期和储存有效期。1.1.2 底漆和复合型聚乙烯胶粘带应存放在阴凉干燥处，防止日光直接照射，并隔绝火源，远离热源。储存温度宜为-20—35°C。1.2钢管1.31.2.1 钢管的质量及规格、型号应符合设计和国家有关标准的规定，并应有出厂合格证．1.3复合型聚乙烯胶粘带及底漆1.3.1 复合型聚乙烯胶粘带按用途分为防腐胶粘带（内带）、保护胶粘带（外带）和补口带三种。1.3.2 应根据管径、防腐要求、施工方法,选用适宜的规格和厚度的内带、外带和补口带。复合型聚乙烯胶粘带的性能应符合表 1.3.2 的规定。表 1.3.2 复合型聚乙烯胶粘带性能项目名称防腐胶粘带（内带）保护胶粘带（外带）补口带测试方法颜色黑八、、一一目测厚度基膜0.15〜0.400.25〜0.600.10〜0.302(mm)胶层0.15〜0.700.15〜0.250.20〜0.80GB/T胶带0.30〜1.100.40〜0.850.30〜1.106672-19863基膜拉伸长度(Mpa)±18±18±18GB/T1040-1992基膜断裂伸长率(%)±150±150±200GB/T1040-1992剥离强度(N/cm)对有底漆钢材±18一±18GB/T2792-1981对背材5〜105〜105〜10体积电阻率(Q-m)>1X1012>1X1012>1X1012GB/T1410-1989电气强度(MV/m)>30>30>30GB/T1408-1989耐热老化试验(％)<25<25<25本标准附录 A耐紫外光老化(168h)(%)±80±80SY/T4013-95附录 D吸水率(％)V0.35<0.35<0.35本标准附录 B水烝气渗透率(24h)(mg/cm2)<0.45<0.45<0.45GB/T1037-19881)胶粘带厚度允许偏差为胶带厚度的±5%。2) 耐热老化试验是指试样在 100°C 的条件下，经 2400h 热老化后，测的基膜拉伸强度、基膜断裂伸长率、剥离强度的变化率。3) 耐紫外光老化指标是指试验后的拉伸强度和断裂伸长率的保持率。在露天敷设时应考虑该指标。1.3.3 底漆与胶粘带层应有较好...
