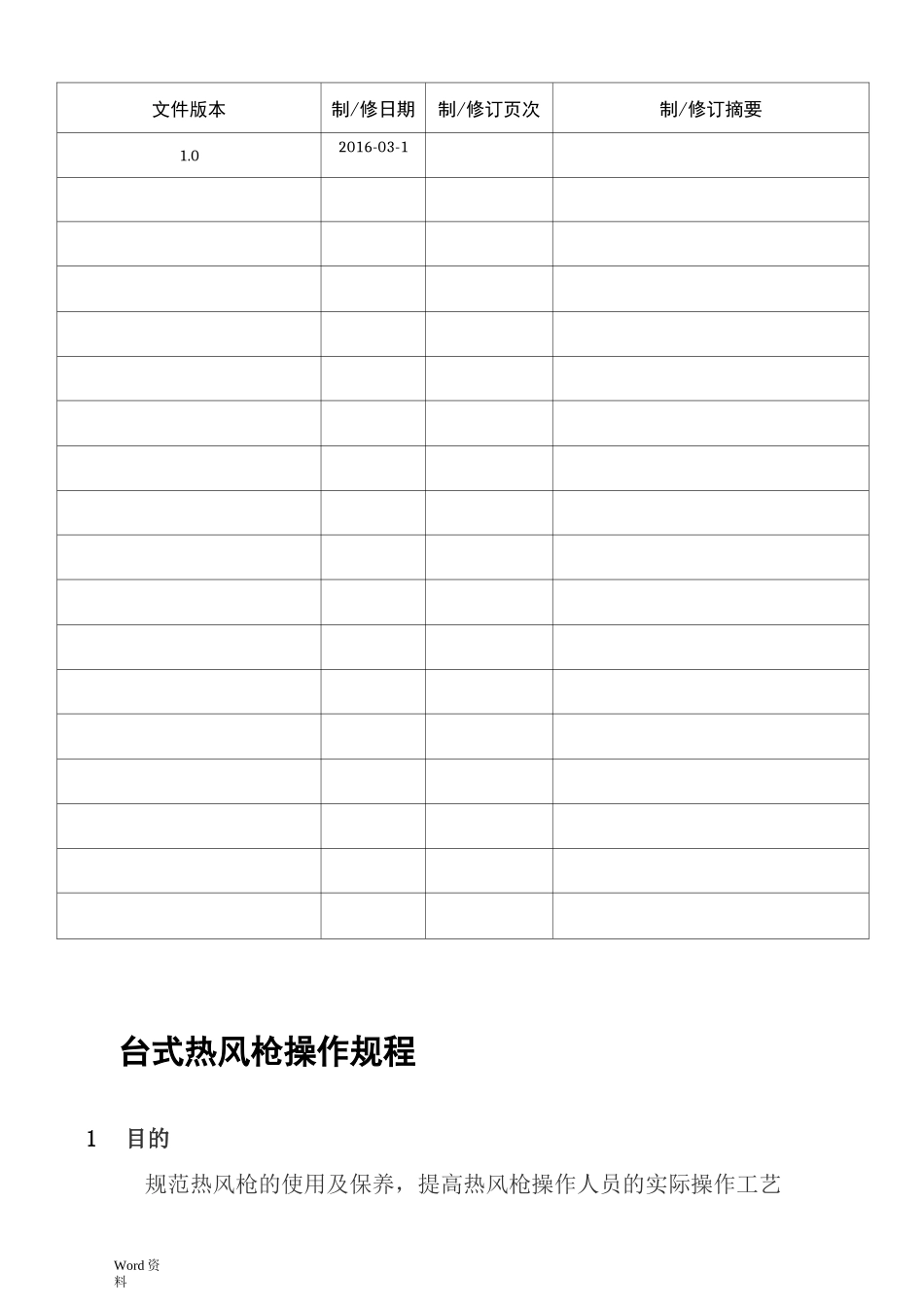

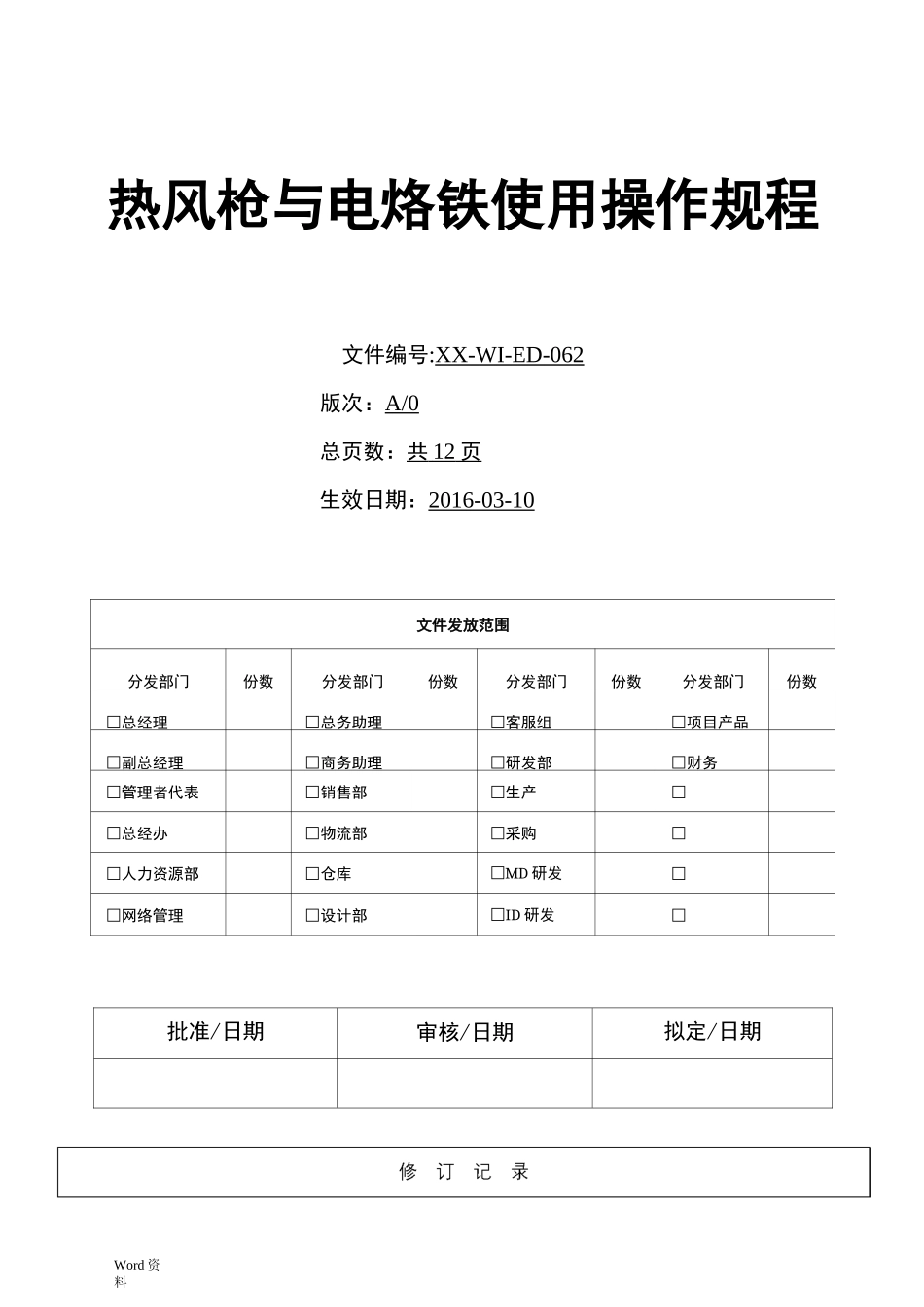

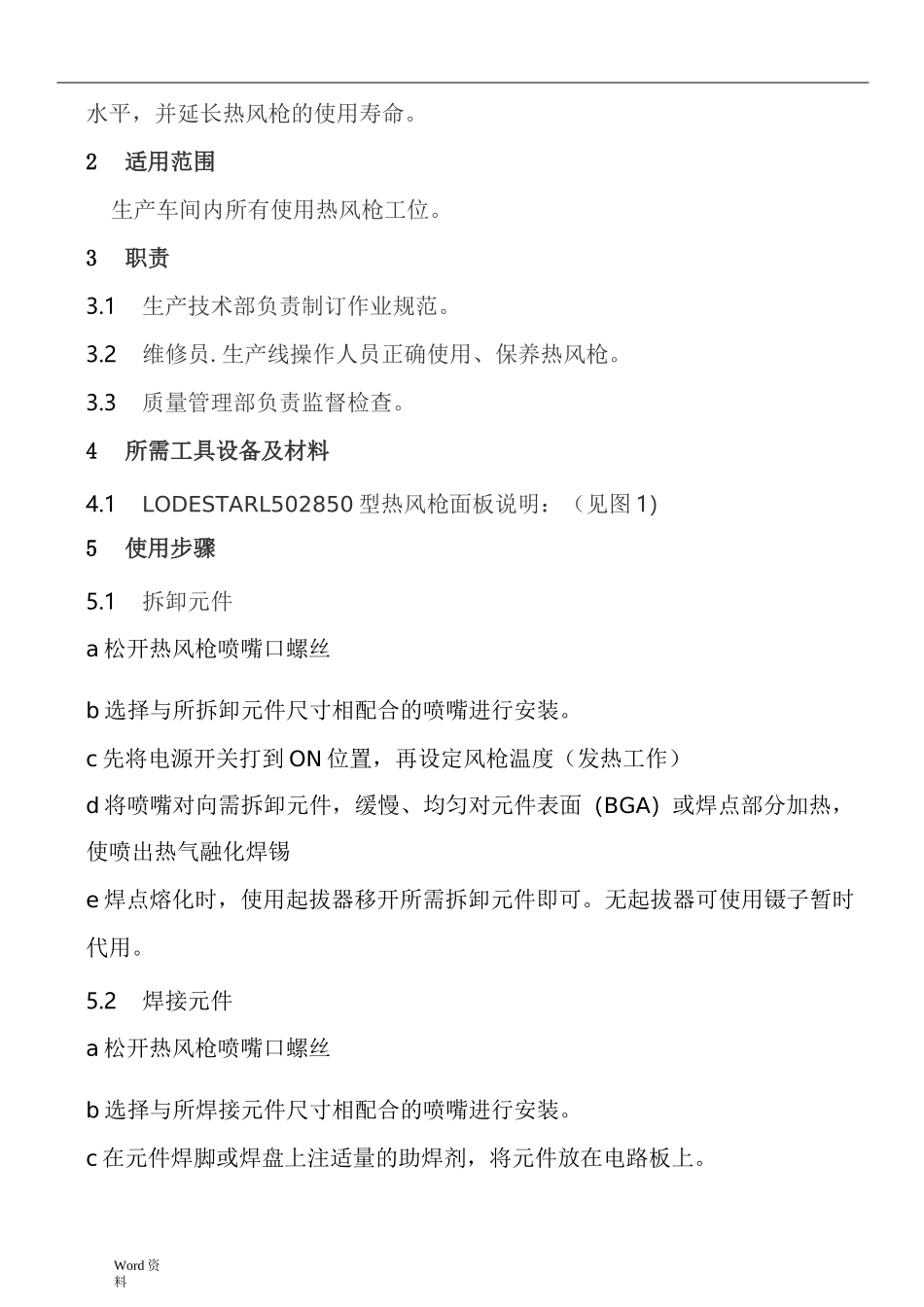

Word 资料热风枪与电烙铁使用操作规程文件编号:XX-WI-ED-062版次:A/0总页数:共 12 页 生效日期:2016-03-10文件发放范围分发部门份数分发部门份数分发部门份数分发部门份数□总经理□总务助理□客服组□项目产品□副总经理□商务助理□研发部□财务□管理者代表□销售部□生产□□总经办□物流部□采购□□人力资源部□仓库□MD 研发□□网络管理□设计部□ID 研发□批准/日期审核/日期拟定/日期Word 资料文件版本制/修日期制/修订页次制/修订摘要1.02016-03-1台式热风枪操作规程1目的规范热风枪的使用及保养,提高热风枪操作人员的实际操作工艺Word 资料水平,并延长热风枪的使用寿命。2适用范围生产车间内所有使用热风枪工位。3职责3.1生产技术部负责制订作业规范。3.2维修员.生产线操作人员正确使用、保养热风枪。3.3质量管理部负责监督检查。4所需工具设备及材料4.1LODESTARL502850 型热风枪面板说明:(见图 1)5使用步骤5.1拆卸元件a 松开热风枪喷嘴口螺丝b 选择与所拆卸元件尺寸相配合的喷嘴进行安装。c 先将电源开关打到 ON 位置,再设定风枪温度(发热工作)d 将喷嘴对向需拆卸元件,缓慢、均匀对元件表面(BGA)或焊点部分加热,使喷出热气融化焊锡e 焊点熔化时,使用起拔器移开所需拆卸元件即可。无起拔器可使用镊子暂时代用。5.2焊接元件a 松开热风枪喷嘴口螺丝b 选择与所焊接元件尺寸相配合的喷嘴进行安装。c 在元件焊脚或焊盘上注适量的助焊剂,将元件放在电路板上。Word 资料d 将电源开关打到 ON 位置(发热工作)e 先预热元件,然后对准焊脚均匀喷出热气,待焊锡熔化。f 自然冷却或用气枪吹冷,清洗松香等焊剂残余。6注意事项6.1热风枪使用时勿靠近易燃物品,不可长时间吹钮扣电池、钽电容等易爆电子元件,勿触摸发热管以防热气流灼伤皮肤。6.2焊接完毕后勿立即关闭电源,应待风枪发热体完全冷确后方可关闭电源开关和拨掉电源插头。6.3热风枪身勿掉落或重振。6.4气流及温度方面:6.4.1 热风枪使用的温度范围及焊接距离大致分为三类(参考值):a 小元件(如电容、电阻、电感)之类的元件在使用热风枪焊接时,温度在 300 度~340 度;风量一般在 2-3 级。b 对 PA、VCO、PUPLEX 之类的元件使用热风枪焊接时,温度在 320-360 度;风量一般在 4-6 级。cBGA(如 CPU、FLASH、A/D)之类的元件在使用热风枪焊接时,温度在 340-380 度;风量一般也在 4-8 级。d 各类元件的焊接距离均在 0....
