拼装式冷库氟利昂制冷工程安装说明

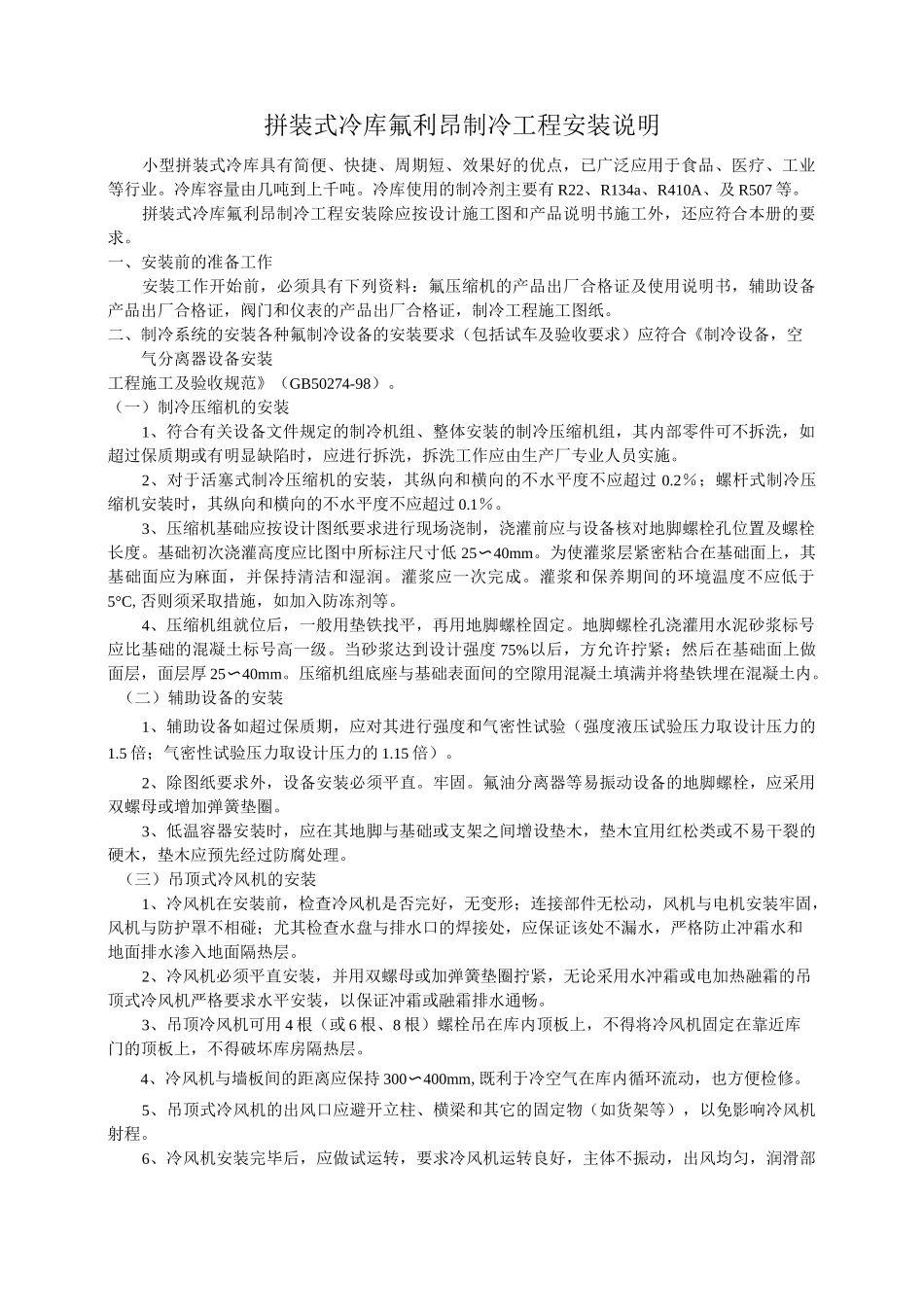

拼装式冷库氟利昂制冷工程安装说明_第1页
1/11

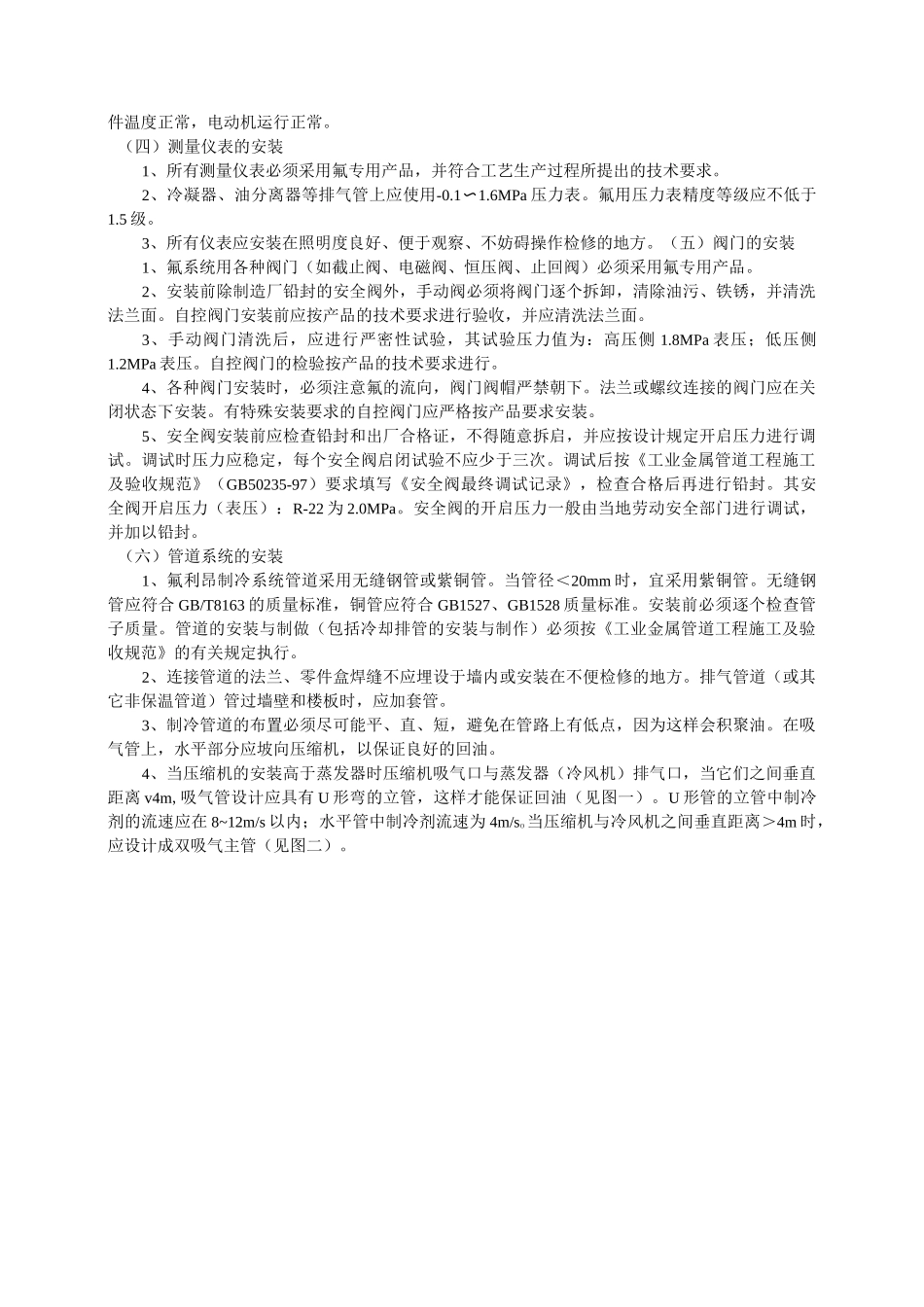

拼装式冷库氟利昂制冷工程安装说明_第2页
2/11
拼装式冷库氟利昂制冷工程安装说明_第3页
3/11
拼装式冷库氟利昂制冷工程安装说明小型拼装式冷库具有简便、快捷、周期短、效果好的优点,已广泛应用于食品、医疗、工业等行业。冷库容量由几吨到上千吨。冷库使用的制冷剂主要有 R22、R134a、R410A、及 R507 等。拼装式冷库氟利昂制冷工程安装除应按设计施工图和产品说明书施工外,还应符合本册的要求。一、安装前的准备工作安装工作开始前,必须具有下列资料:氟压缩机的产品出厂合格证及使用说明书,辅助设备产品出厂合格证,阀门和仪表的产品出厂合格证,制冷工程施工图纸。二、制冷系统的安装各种氟制冷设备的安装要求(包括试车及验收要求)应符合《制冷设备,空气分离器设备安装工程施工及验收规范》(GB50274-98)。(一)制冷压缩机的安装1、符合有关设备文件规定的制冷机组、整体安装的制冷压缩机组,其内部零件可不拆洗,如超过保质期或有明显缺陷时,应进行拆洗,拆洗工作应由生产厂专业人员实施。2、对于活塞式制冷压缩机的安装,其纵向和横向的不水平度不应超过 0.2%;螺杆式制冷压缩机安装时,其纵向和横向的不水平度不应超过 0.1%。3、压缩机基础应按设计图纸要求进行现场浇制,浇灌前应与设备核对地脚螺栓孔位置及螺栓长度。基础初次浇灌高度应比图中所标注尺寸低 25〜40mm。为使灌浆层紧密粘合在基础面上,其基础面应为麻面,并保持清洁和湿润。灌浆应一次完成。灌浆和保养期间的环境温度不应低于5°C,否则须采取措施,如加入防冻剂等。4、压缩机组就位后,一般用垫铁找平,再用地脚螺栓固定。地脚螺栓孔浇灌用水泥砂浆标号应比基础的混凝土标号高一级。当砂浆达到设计强度 75%以后,方允许拧紧;然后在基础面上做面层,面层厚 25〜40mm。压缩机组底座与基础表面间的空隙用混凝土填满并将垫铁埋在混凝土内。(二)辅助设备的安装1、辅助设备如超过保质期,应对其进行强度和气密性试验(强度液压试验压力取设计压力的1.5 倍;气密性试验压力取设计压力的 1.15 倍)。2、除图纸要求外,设备安装必须平直。牢固。氟油分离器等易振动设备的地脚螺栓,应采用双螺母或增加弹簧垫圈。3、低温容器安装时,应在其地脚与基础或支架之间增设垫木,垫木宜用红松类或不易干裂的硬木,垫木应预先经过防腐处理。(三)吊顶式冷风机的安装1、冷风机在安装前,检查冷风机是否完好,无变形;连接部件无松动,风机与电机安装牢固,风机与防护罩不相碰;尤其检查水盘与排水口的焊接处,应保证该处不漏水,严格防止冲霜水和地面排水渗入...
