计算机网络试验报告

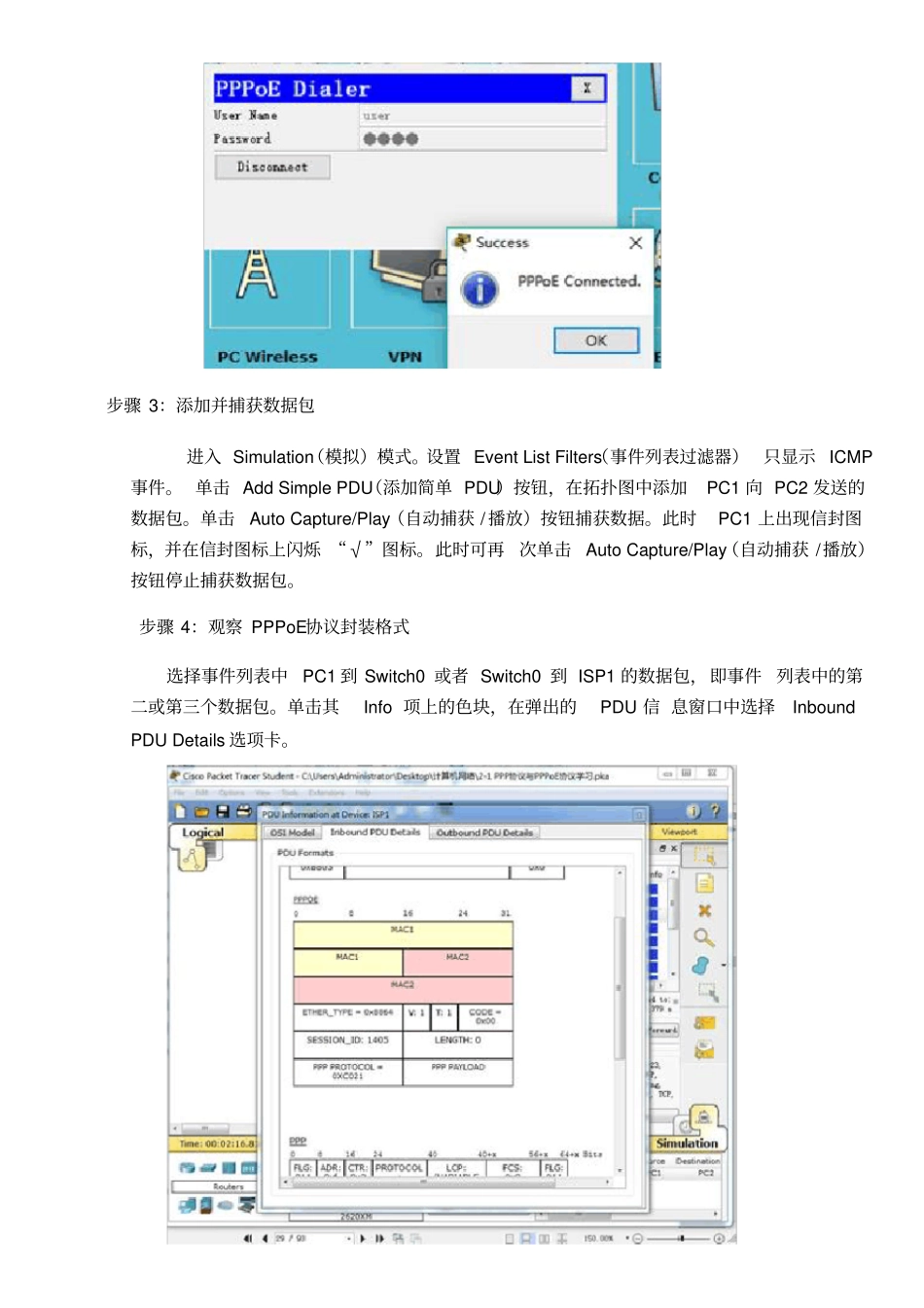

计算机网络实验报告姓名学号专业班级指导教师毛绪纹实验 2-1 PPP 与 PPPoE 学习实验配置说明该实验主要用于观察PPPoE和 PPP的数据封装格式。其中，PC1到 ISP1段的链路使用 PPPoE，ISP1已经配置为 PPPoE服务器。 ISP1和 ISP2之间的链路使用 PPP。实验目的了解 PPP协议的封装格式。了解 PPPoE协议的封装格式。实验步骤任务：观察 PPP协议和 PPPoE协议的数据封装格式步骤 1：准备工作单击主窗口右下角Realtime 和 Simulation 模式切换按钮数次， 直至交换机指示灯呈绿色步骤 2：建立 PPPoE连接单击拓扑图中的PC1，在弹出窗口中单击Desktop 选项卡，选择桌面上的 Command 工具，在其中输入ipconfig 命令查看PC1 的 IP 地址信息， PC1 在初始状态下并未配置IP 地址。选择PPPoE 拨号工具，在弹出窗口中输入拨号信息，即用户名（ User Name）和密码（Password） ：ISP1 预设了两个用户名，分别为user 和 admin，密码与用户名相同。输入拨号信息后单击Connect 按钮，建立PPPoE 连接。关闭PPPoE 拨号窗口，重新打开Command 工具，输入ipconfig 命令查 看 PC1 是否获取到IP 地址。如已获取到ISP1 预设的地址池范围内的IP 地 址，则表示PPPoE 拨号成功。步骤 3：添加并捕获数据包进入 Simulation（模拟）模式。设置 Event List Filters（事件列表过滤器）只显示 ICMP 事件。 单击 Add Simple PDU（添加简单 PDU）按钮，在拓扑图中添加PC1 向 PC2 发送的数据包。单击Auto Capture/Play（自动捕获 / 播放）按钮捕获数据。此时PC1 上出现信封图标，并在信封图标上闪烁 “√”图标。此时可再次单击Auto Capture/Play（自动捕获 /播放）按钮停止捕获数据包。步骤 4：观察 PPPoE协议封装格式选择事件列表中PC1 到 Switch0 或者 Switch0 到 ISP1 的数据包，即事件列表中的第二或第三个数据包。单击其Info 项上的色块，在弹出的PDU 信 息窗口中选择Inbound PDU Details 选项卡。步骤 5：观察 PPP协议的封装格式选择事件列表中ISP1 到 ISP2 的数据包，即事件列表中第四个数据包。单击其 Info 项上的色块，在弹出的PDU 信息窗口中选择Inbound PDU Details 选项卡。观察PPP 的封装，将鼠标焦点置于协议某字段内，按住鼠标左键并上下或左右拖动鼠标可以观察到该字段完整的取值。思考题：1. ADSL 接入采用PPPoE 的优点有哪些答：PPPoE具有较高的性能价格比。 ...
