设备保养SOP

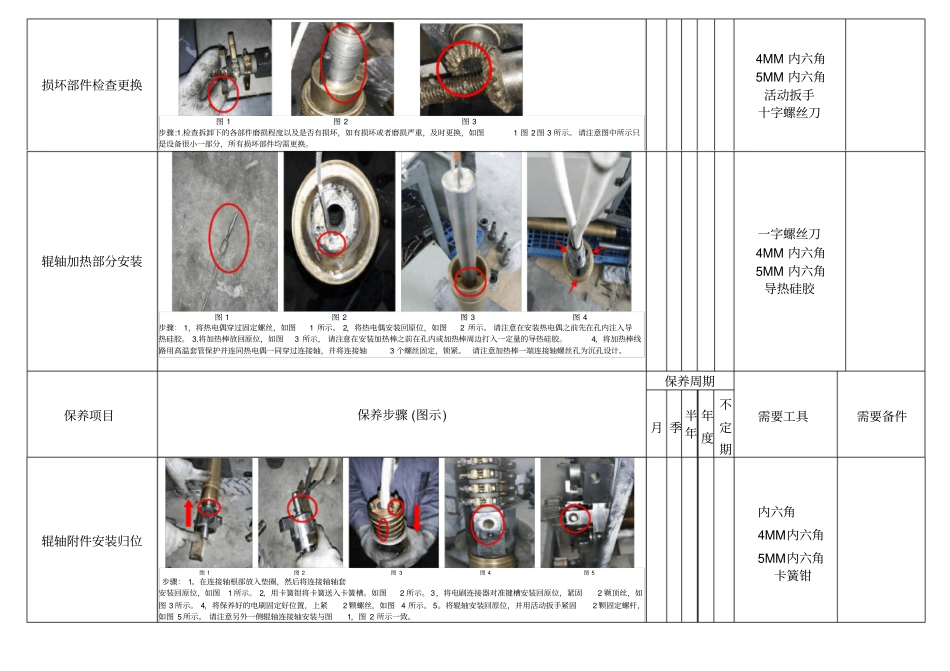

保养项目保养步骤 (图示) 保养周期月 季 半年年度不定期需要工具需要备件辊轴部分外部附件拆卸图 1 图 2 图 3 图 4 图 5 图 6 步骤： 1.拆卸电刷及连接器连接线路，如图1 所示。 请注意做好标识，以免安装时出错。2.用活动扳手松动两边螺丝，如图2 所示，取下辊轴。 3.拆卸电刷，如图3 所示，需注意螺丝孔为2 个。 4.电刷连接器 2 个顶丝拆除，如图4 所示，然后取下电刷连接器。5.用卡簧钳取出辊轴轴套内卡簧，取出轴套内卡簧6.向外取出轴套，如图6 所示，如取出较为困难，可用小锤轻轻敲击取出。请注意另外一侧辊轴连接轴拆卸方式与图5，图 6 一致。内六角4MM内六角5MM内六角卡簧钳7mm开口扳手辊轴加热部分拆卸图 1 图 2 图 3 步骤： 1.拆除辊轴与连接轴的3 个固定螺丝，然后向上.取出连接轴，如图1 所示。 2.向上轻用力取出加热棒，如图2 所示。 3.用一字螺丝刀拧出固定热电偶的螺丝，如图3 所示， 请注意取出热电偶后将螺丝安装回原处，以免丢失。一字螺丝刀保养项目保养步骤 (图示) 保养周期需要工具需要备件月 季半年年度不定期损坏部件检查更换图 1 图 2 图 3 步骤:1.检查拆卸下的各部件磨损程度以及是否有损坏，如有损坏或者磨损严重，及时更换，如图1 图 2 图 3 所示。 请注意图中所示只是设备很小一部分，所有损坏部件均需更换。4MM 内六角5MM 内六角活动扳手十字螺丝刀辊轴加热部分安装图 1 图 2 图 3 图 4 步骤： 1，将热电偶穿过固定螺丝，如图1 所示。 2，将热电偶安装回原位，如图2 所示。 请注意在安装热电偶之前先在孔内注入导热硅胶。 3.将加热棒放回原位，如图3 所示， 请注意在安装加热棒之前在孔内或加热棒周边打入一定量的导热硅胶。4，将加热棒线路用高温套管保护并连同热电偶一同穿过连接轴，并将连接轴3 个螺丝固定，锁紧。请注意加热棒一端连接轴螺丝孔为沉孔设计。一字螺丝刀4MM 内六角5MM 内六角导热硅胶保养项目保养步骤 (图示) 保养周期需要工具需要备件月 季半年年度不定期辊轴附件安装归位图 1 图 2 图 3 图 4 图 5 步骤： 1。在连接轴根部放入垫圈，然后将连接轴轴套安装回原位，如图1 所示。 2，用卡簧钳将卡簧送入卡簧槽。如图2 所示。 3，将电刷连接器对准键槽安装回原位，紧固2 颗顶丝，如图 3 所示。 4，将保养好的电刷固定好位置，上紧2 颗螺丝，如图4 所示。 5。将辊轴安装回原位，并用活动扳...
