设备基础预埋地脚螺栓质量控制要求

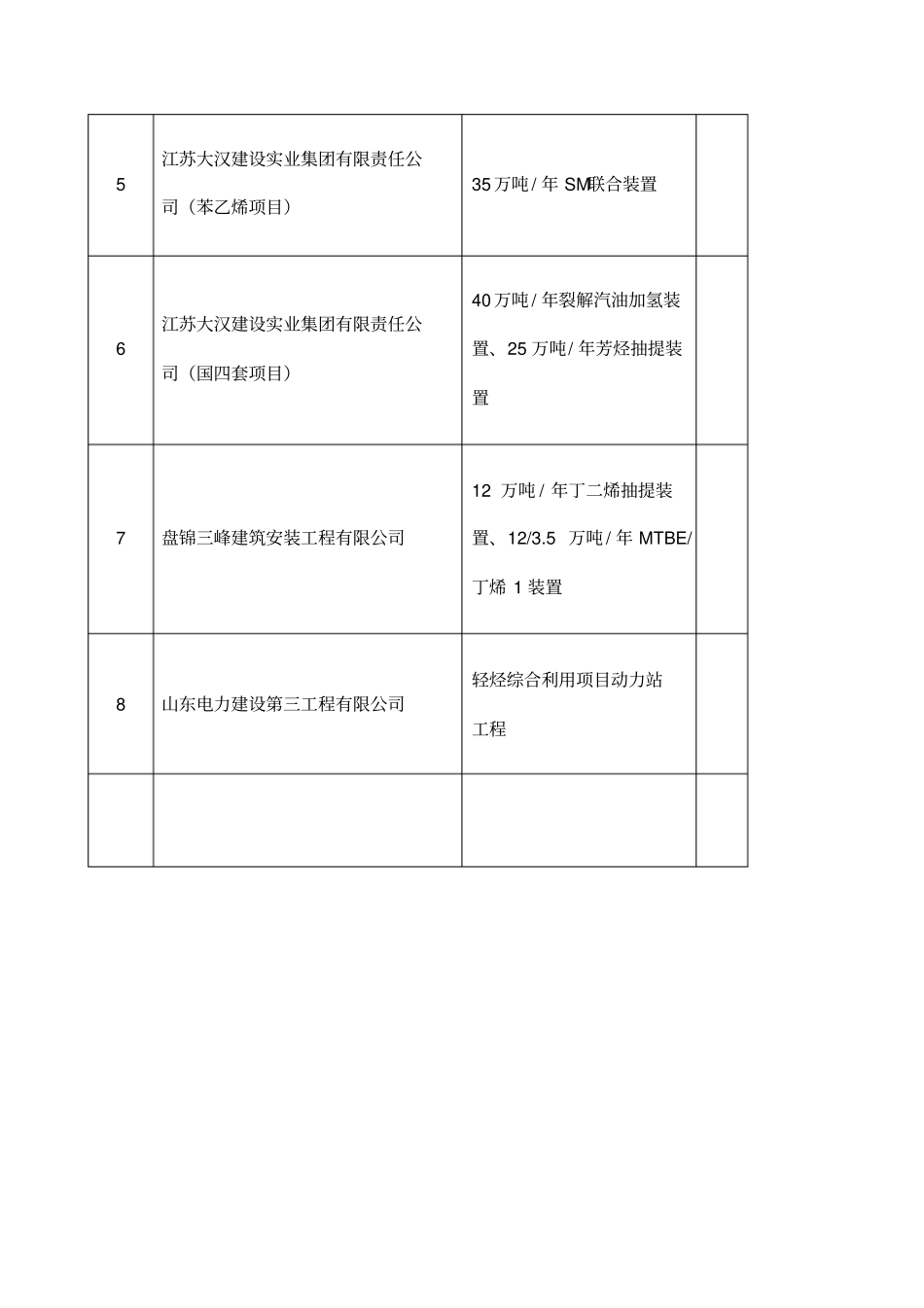

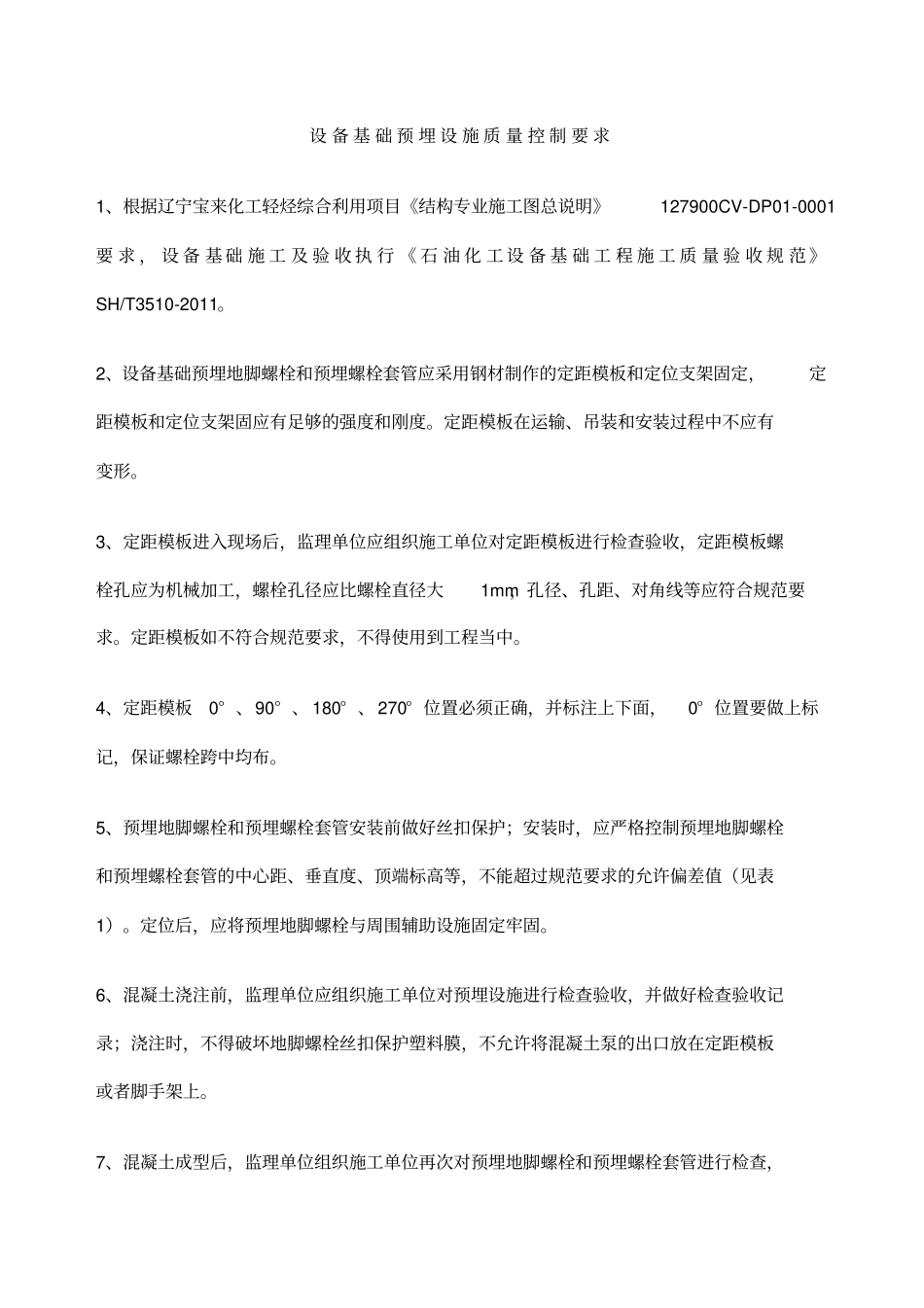

设 备 基 础 预 埋 设 施 质 量 控 制 指 标1、设备基础预埋地脚螺栓、预埋螺栓套管定位符合规范要求，基础混凝土成型后，位置、标高、轴线准确率100%，设备吊装就位一次成功的；奖励施工单位3000 元。（参评施工单位见下表）2、设备基础预埋地脚螺栓、 预埋螺栓套管定位不符合规范要求，基础混凝土成型后， 位置、标高、轴线不准确，每出现一次设备吊装就位不成功的，考核施工单位1000 元。问题较严重的，考核监理单位500 元。参评施工单位统计表序号施工单位施工范围备注1中石化第四建设有限公司（裂解项目）100 万吨 / 年蒸汽裂解装置2中国化学工程第十三建设有限公司45 万吨 / 年 LLDPE装置3中国化学工程第十一建设有限公司（20+40）万吨 / 年聚丙烯装置4中国化学工程第三建设有限公司35 万吨 / 年 HDPE装置5江苏大汉建设实业集团有限责任公司（苯乙烯项目）35 万吨 / 年 SM联合装置6江苏大汉建设实业集团有限责任公司（国四套项目）40 万吨 / 年裂解汽油加氢装置、25 万吨/ 年芳烃抽提装置7盘锦三峰建筑安装工程有限公司12 万吨 / 年丁二烯抽提装置、12/3.5 万吨 / 年 MTBE/丁烯 1 装置8山东电力建设第三工程有限公司轻烃综合利用项目动力站工程设 备 基 础 预 埋 设 施 质 量 控 制 要 求1、根据辽宁宝来化工轻烃综合利用项目《结构专业施工图总说明》127900CV-DP01-0001要 求 ， 设 备 基 础 施 工 及 验 收 执 行 《 石 油 化 工 设 备 基 础 工 程 施 工 质 量 验 收 规 范 》SH/T3510-2011。2、设备基础预埋地脚螺栓和预埋螺栓套管应采用钢材制作的定距模板和定位支架固定，定距模板和定位支架固应有足够的强度和刚度。定距模板在运输、吊装和安装过程中不应有变形。3、定距模板进入现场后，监理单位应组织施工单位对定距模板进行检查验收，定距模板螺栓孔应为机械加工，螺栓孔径应比螺栓直径大1mm，孔径、孔距、对角线等应符合规范要求。定距模板如不符合规范要求，不得使用到工程当中。4、定距模板0° 、90° 、 180° 、 270° 位置必须正确，并标注上下面，0° 位置要做上标记，保证螺栓跨中均布。5、预埋地脚螺栓和预埋螺栓套管安装前做好丝扣保护；安装时，应严格控制预埋地脚螺栓和预埋螺栓套管的中心距、垂直度、顶端标高等，不能超过规范要求的允许偏差值（见表1）。定位后，应将预埋地脚螺栓与周围辅助设施固定牢固。...
