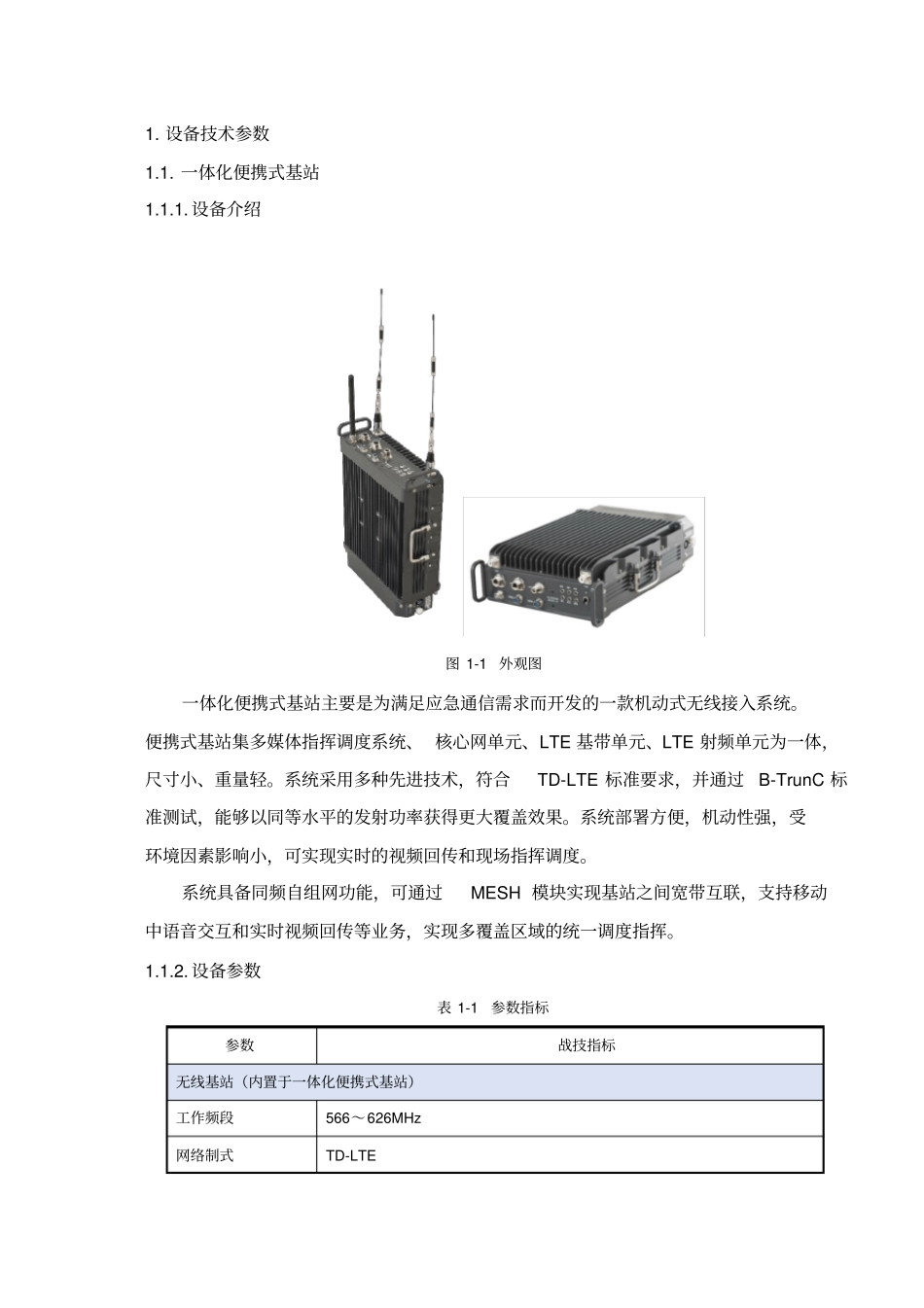

1. 设备技术参数1.1. 一体化便携式基站1.1.1. 设备介绍图 1-1外观图一体化便携式基站主要是为满足应急通信需求而开发的一款机动式无线接入系统。便携式基站集多媒体指挥调度系统、 核心网单元、LTE 基带单元、LTE 射频单元为一体,尺寸小、重量轻。系统采用多种先进技术,符合TD-LTE 标准要求,并通过B-TrunC 标准测试,能够以同等水平的发射功率获得更大覆盖效果。系统部署方便,机动性强,受环境因素影响小,可实现实时的视频回传和现场指挥调度。系统具备同频自组网功能,可通过MESH 模块实现基站之间宽带互联,支持移动中语音交互和实时视频回传等业务,实现多覆盖区域的统一调度指挥。1.1.2. 设备参数表 1-1参数指标参数战技指标无线基站(内置于一体化便携式基站)工作频段566~626MHz 网络制式TD-LTE 双工方式TDD 制造标准B-TrunC 信道带宽支持: 1.5MHz 、2MHz 、3.5MHz 、5MHz 、6MHz 、8MHz 、10MHz 、15MHz 、20MHz 可配置;射频通道2T2R 使用方式支持移动状态下和固定状态下使用发射功率10W/path 接收机灵敏度-105 dBm (吞吐量损失不超过5%,参考测量信道为3GPP 36.104 Annex A 中的 FRC A1-3 信道)吞吐率下行100Mbps / 上行 50Mbps 同步方式本地同步、 GPS 或北斗同步以太网接口速率支持 10/100/1000Mbps 无线接入功能内置 IEEE802.11b/g/n 无线模块, WiFi AP 支持热点功能,可支持便携笔记本、手持终端等设备无线连接供电220V AC 或 24V DC 或-48V DC 和电池供电人性化设计电源开关为限制位设计,防止误触电池工作时间电池采用一体化设计,可持续提供不低于4 小时设备正常工作,支持电量显示功耗180W 接口航插以太网口工作温度-20℃~ +60℃工作湿度10%~90%,无凝露防振1.5g( 5Hz~200Hz),工作面铅垂方向可维修性具有自恢复功能可靠性MTBF=40000 小时; MTTR=1 小时系统特性具备 OFDMA、自适应调制、动态信道分配、快速联合检测、MIMO、同播等 4G关键技术;具备同频自组网、网络自修复、网络自平衡、分布式控制、路由优化等技术覆盖能力在复杂电磁环境下,天线架高不小于5 米,手持终端不小于1.3 千米、数据传输终端不小于2.3 千米;在一般电磁环境下,天线架高不小于 5 米,手持终端不小于1.8 千米、数据传输终端不小于3 千米互联互通可实现与现役指挥平台中的通信系统组网通信防护等级IP65 尺寸(长 ×宽×高)475mm×310mm×121mm,适合 3U(1...
