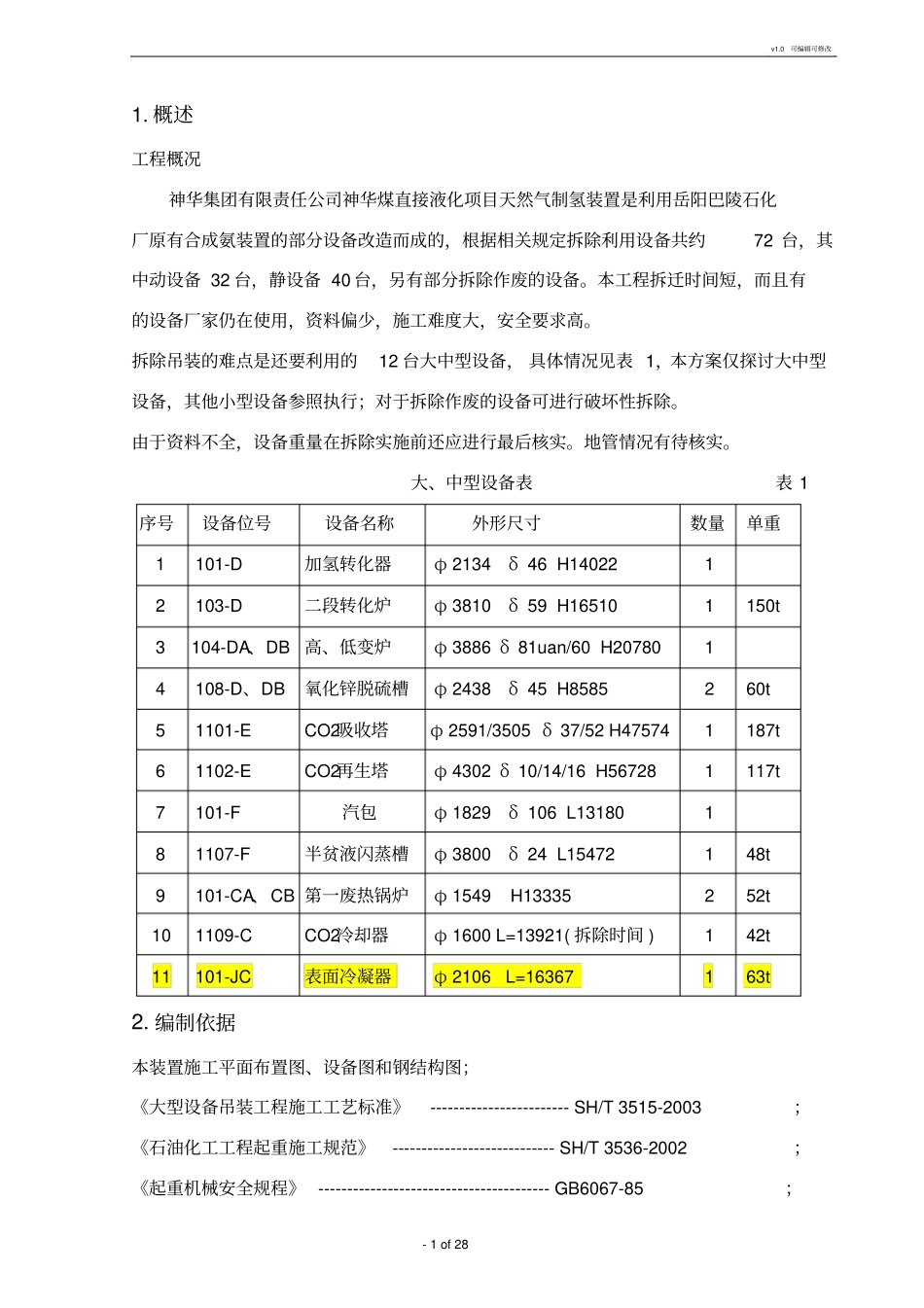

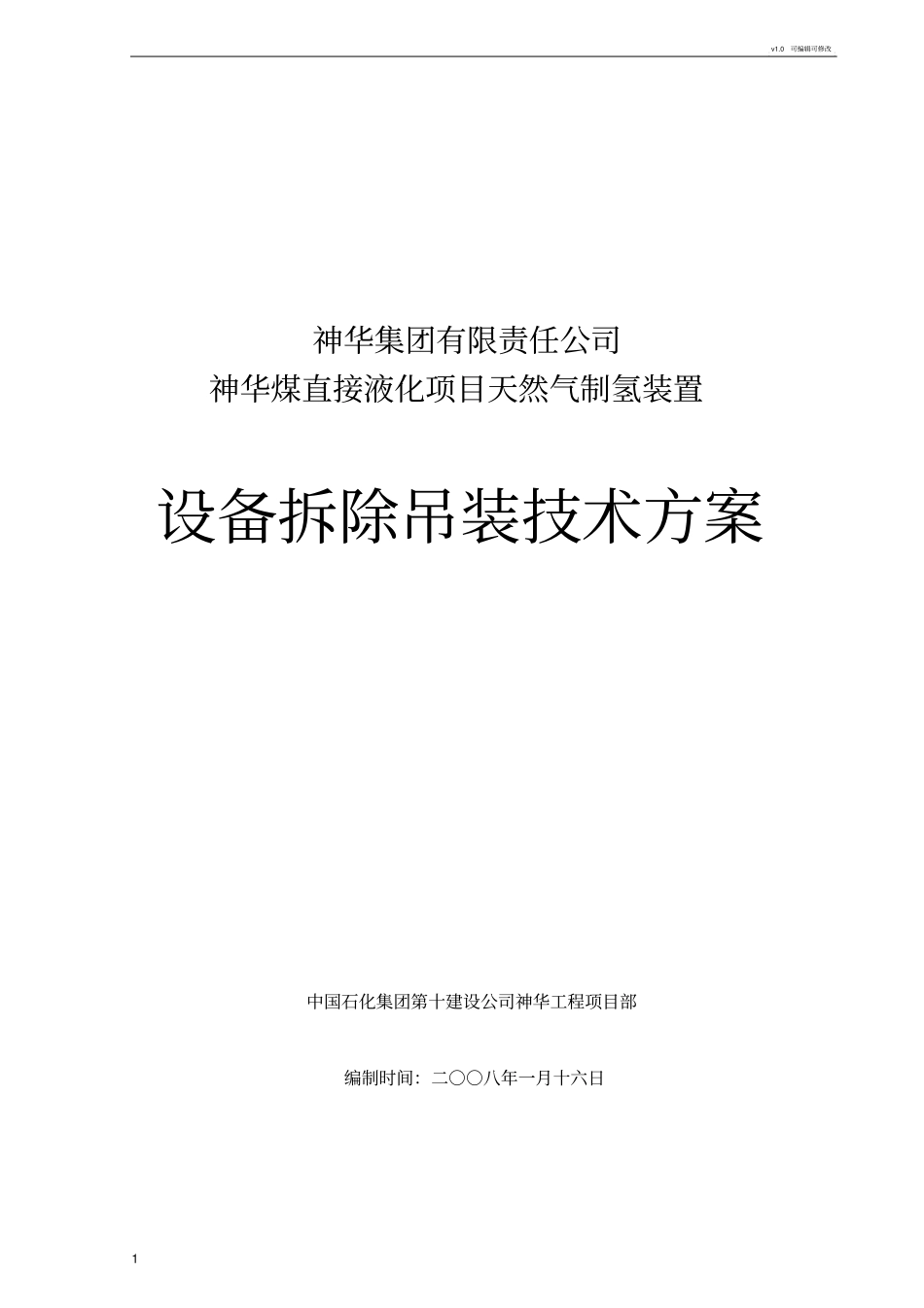

v1.0 可编辑可修改1 神华集团有限责任公司神华煤直接液化项目天然气制氢装置设备拆除吊装技术方案中国石化集团第十建设公司神华工程项目部编制时间：二○○八年一月十六日v1.0 可编辑可修改- 1 目录1.概述 12.编制依据 13.吊装程序 14.施工准备 25.设备拆除 26.质量要求 87.HSE管理措施和 JHA危险评估分析 98.吊装人员及机械设备 14v1.0 可编辑可修改- 1 of 28 1. 概述工程概况神华集团有限责任公司神华煤直接液化项目天然气制氢装置是利用岳阳巴陵石化厂原有合成氨装置的部分设备改造而成的，根据相关规定拆除利用设备共约72 台，其中动设备 32 台，静设备 40 台，另有部分拆除作废的设备。本工程拆迁时间短，而且有的设备厂家仍在使用，资料偏少，施工难度大，安全要求高。拆除吊装的难点是还要利用的12 台大中型设备， 具体情况见表 1，本方案仅探讨大中型设备，其他小型设备参照执行；对于拆除作废的设备可进行破坏性拆除。由于资料不全，设备重量在拆除实施前还应进行最后核实。地管情况有待核实。大、中型设备表表 1序号设备位号设备名称外形尺寸数量单重1101-D加氢转化器φ 2134 δ 46 H1402212103-D二段转化炉φ 3810 δ 59 H165101150t3104-DA、DB高、低变炉φ 3886 δ 81uan/60 H2078014108-D、DB氧化锌脱硫槽φ 2438 δ 45 H8585260t51101-ECO2吸收塔φ 2591/3505 δ 37/52 H475741187t61102-ECO2再生塔φ 4302 δ 10/14/16 H567281117t7101-F汽包φ 1829 δ 106 L13180181107-F半贫液闪蒸槽φ 3800 δ 24 L15472148t9101-CA、CB 第一废热锅炉φ 1549 H13335252t101109-CCO2冷却器φ 1600 L=13921( 拆除时间 )142t11101-JC表面冷凝器φ 2106 L=16367163t2. 编制依据本装置施工平面布置图、设备图和钢结构图；《大型设备吊装工程施工工艺标准》------------------------ SH/T 3515-2003；《石油化工工程起重施工规范》---------------------------- SH/T 3536-2002；《起重机械安全规程》 ---------------------------------------- GB6067-85；v1.0 可编辑可修改- 2 of 28 《石油化工施工安全技术规程》------------------------------- SH3505-1999；十公司 HSE管理作业文件 ----------------------------------（2004-09-06 ）；大型起重机 MS250、GMK5200等起重性能表；3. 吊装程序设备吊装施工基本程序见图1。4. 施工准备按照施工计划和...
