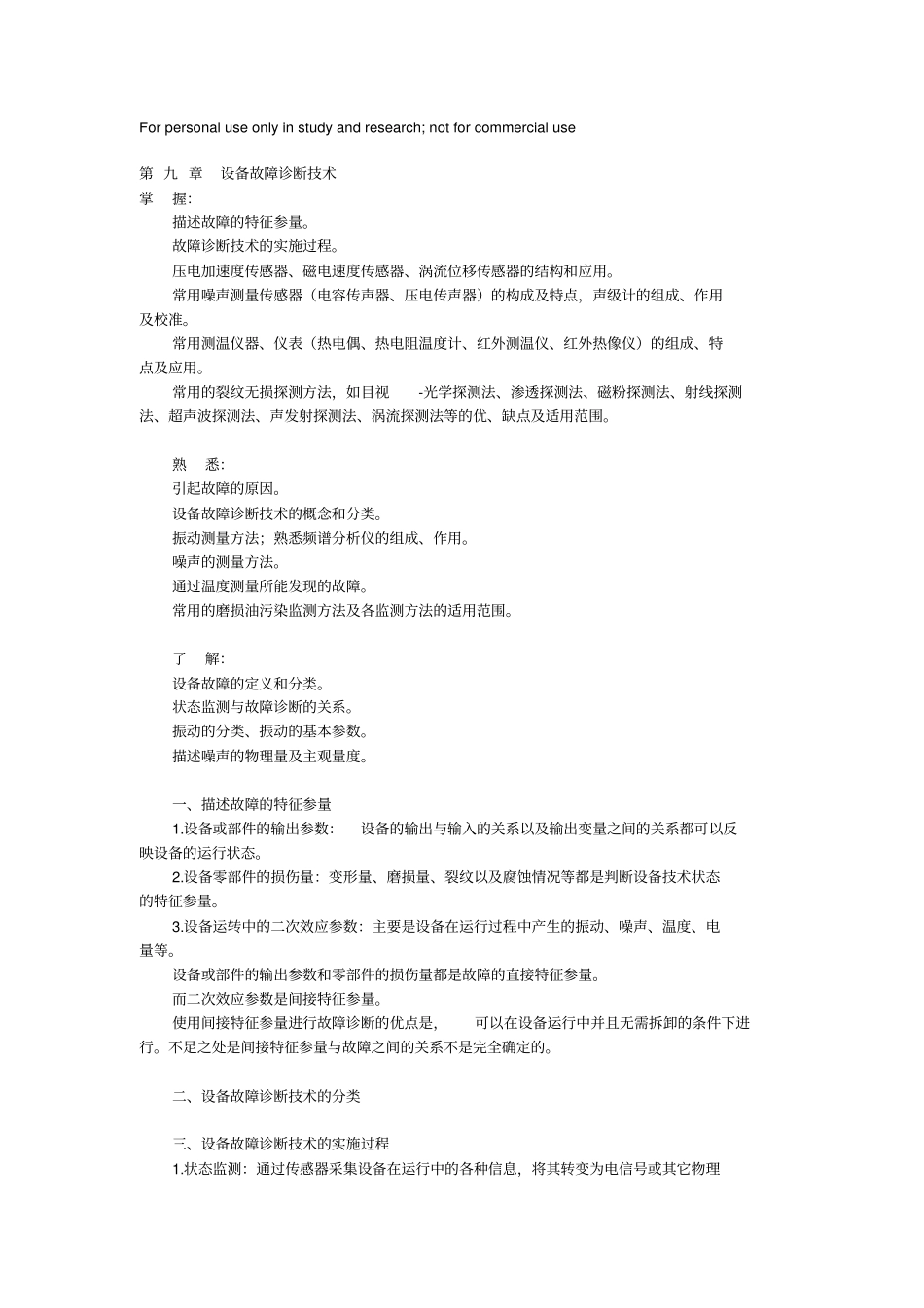

For personal use only in study and research; not for commercial use第 九 章设备故障诊断技术掌握：描述故障的特征参量。故障诊断技术的实施过程。压电加速度传感器、磁电速度传感器、涡流位移传感器的结构和应用。常用噪声测量传感器（电容传声器、压电传声器）的构成及特点，声级计的组成、作用及校准。常用测温仪器、仪表（热电偶、热电阻温度计、红外测温仪、红外热像仪）的组成、特点及应用。常用的裂纹无损探测方法，如目视-光学探测法、渗透探测法、磁粉探测法、射线探测法、超声波探测法、声发射探测法、涡流探测法等的优、缺点及适用范围。熟悉：引起故障的原因。设备故障诊断技术的概念和分类。振动测量方法；熟悉频谱分析仪的组成、作用。噪声的测量方法。通过温度测量所能发现的故障。常用的磨损油污染监测方法及各监测方法的适用范围。了解：设备故障的定义和分类。状态监测与故障诊断的关系。振动的分类、振动的基本参数。描述噪声的物理量及主观量度。一、描述故障的特征参量1.设备或部件的输出参数：设备的输出与输入的关系以及输出变量之间的关系都可以反映设备的运行状态。2.设备零部件的损伤量：变形量、磨损量、裂纹以及腐蚀情况等都是判断设备技术状态的特征参量。3.设备运转中的二次效应参数：主要是设备在运行过程中产生的振动、噪声、温度、电量等。设备或部件的输出参数和零部件的损伤量都是故障的直接特征参量。而二次效应参数是间接特征参量。使用间接特征参量进行故障诊断的优点是，可以在设备运行中并且无需拆卸的条件下进行。不足之处是间接特征参量与故障之间的关系不是完全确定的。二、设备故障诊断技术的分类三、设备故障诊断技术的实施过程1.状态监测：通过传感器采集设备在运行中的各种信息，将其转变为电信号或其它物理量，再将获取的信号输入到信号处理系统进行处理。2.分析诊断： 根据监测到的能够反映设备运行状态的征兆或特征参数的变化情况或将征兆与模式进行比较，来判断故障的存在、性质、原因和严重程度以及发展趋势。3.治理预防：根据分析诊断得出的结论确定治理修正和预防的办法。状态监测是故障诊断的基础和前提；故障诊断是对监测结果的进一步分析和处理，诊断是目的。四、振动测量根据能否用确定的时间关系函数来描述，振动分为确定性振动和随机振动。1. 振动的基本参数（1）振幅：振动体或质点距离平衡位置的幅度。（2）频率：每秒振动的次数，用HZ表示。周期：振动一次所需...
