试谈电脑的内部结构

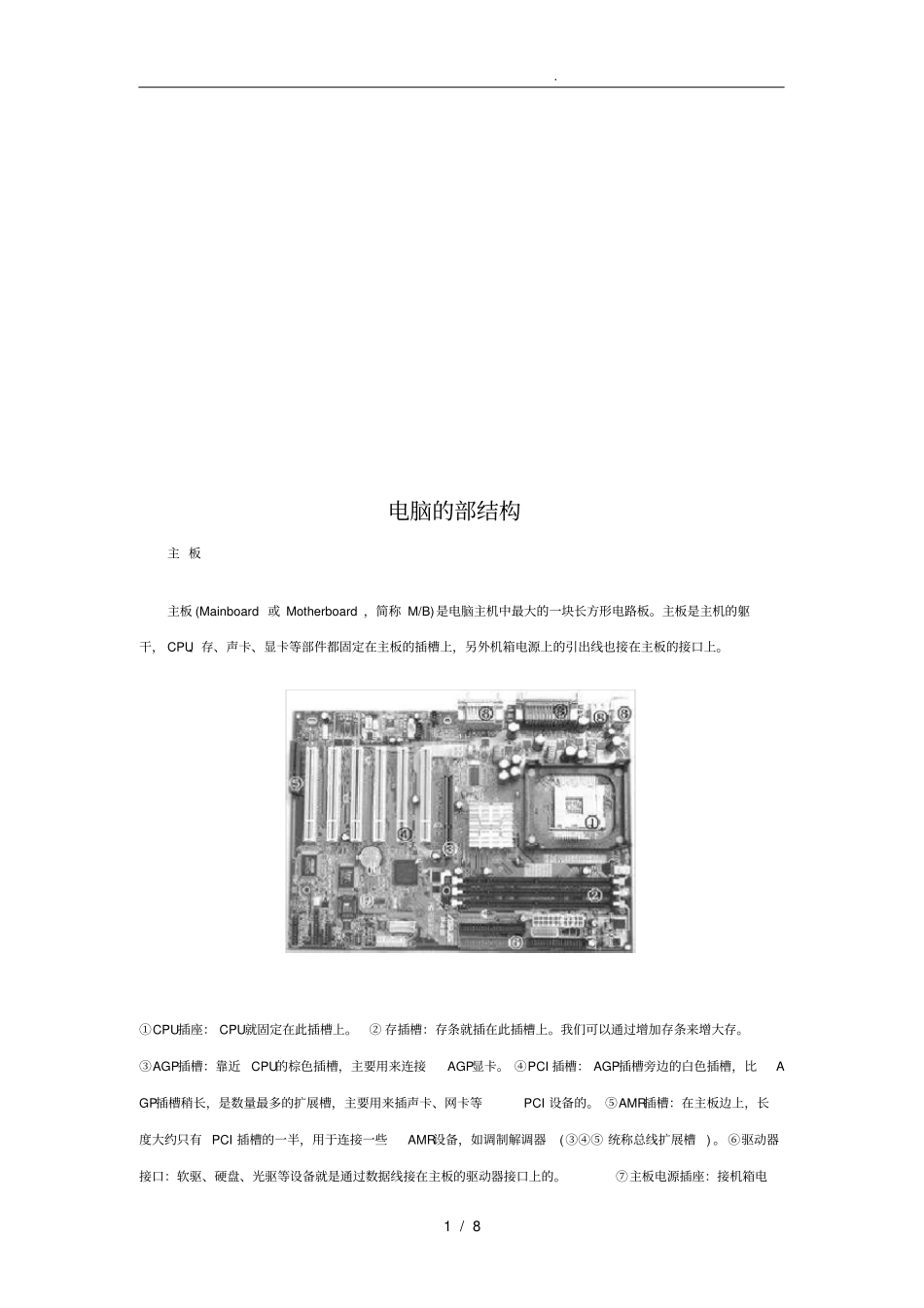

试谈电脑的内部结构_第1页
1/8

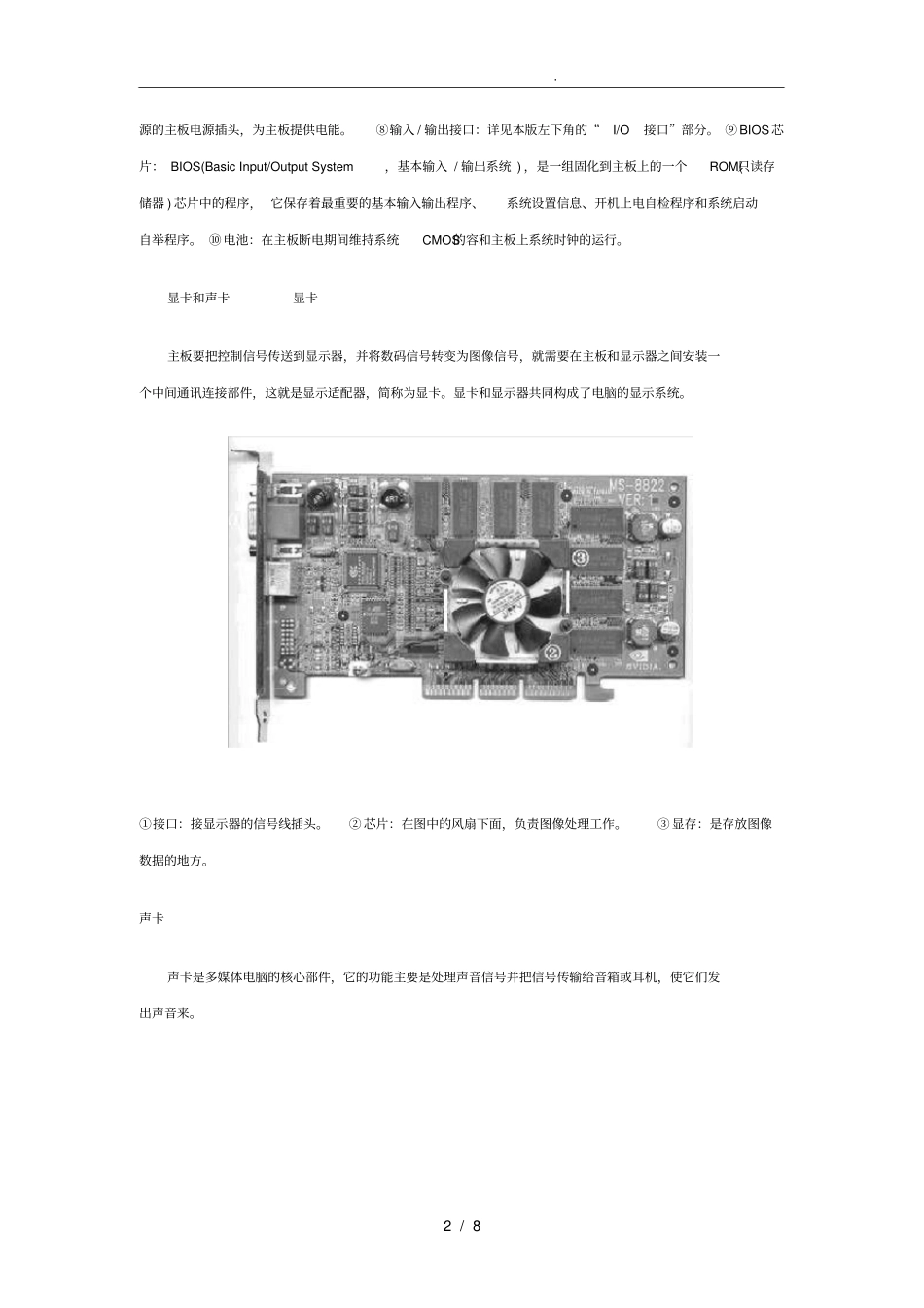

试谈电脑的内部结构_第2页
2/8

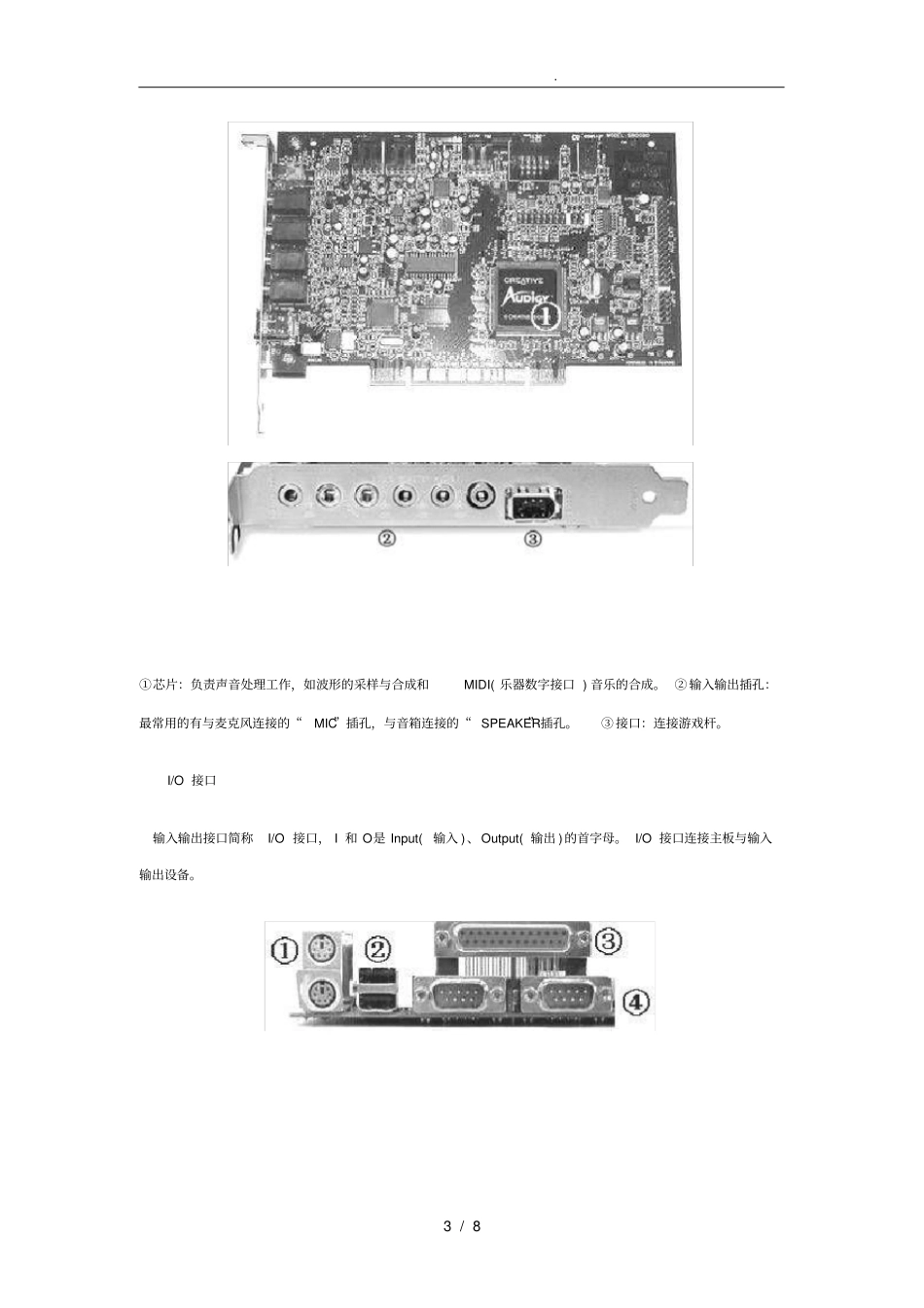

试谈电脑的内部结构_第3页
3/8
. 1 / 8 电脑的部结构主 板主板 (Mainboard 或 Motherboard ,简称 M/B)是电脑主机中最大的一块长方形电路板。主板是主机的躯干, CPU、存、声卡、显卡等部件都固定在主板的插槽上,另外机箱电源上的引出线也接在主板的接口上。①CPU插座: CPU就固定在此插槽上。② 存插槽:存条就插在此插槽上。我们可以通过增加存条来增大存。③AGP插槽:靠近CPU的棕色插槽,主要用来连接AGP显卡。 ④PCI 插槽: AGP插槽旁边的白色插槽,比AGP插槽稍长,是数量最多的扩展槽,主要用来插声卡、网卡等PCI 设备的。 ⑤AMR插槽:在主板边上,长度大约只有 PCI 插槽的一半,用于连接一些AMR设备,如调制解调器(③④⑤ 统称总线扩展槽) 。 ⑥驱动器接口:软驱、硬盘、光驱等设备就是通过数据线接在主板的驱动器接口上的。⑦主板电源插座:接机箱电. 2 / 8 源的主板电源插头,为主板提供电能。⑧输入 / 输出接口:详见本版左下角的“I/O接口”部分。 ⑨ BIOS芯片: BIOS(Basic Input/Output System,基本输入 / 输出系统 ) ,是一组固化到主板上的一个ROM(只读存储器 ) 芯片中的程序, 它保存着最重要的基本输入输出程序、系统设置信息、开机上电自检程序和系统启动自举程序。 ⑩ 电池:在主板断电期间维持系统CMOS的容和主板上系统时钟的运行。显卡和声卡显卡主板要把控制信号传送到显示器,并将数码信号转变为图像信号,就需要在主板和显示器之间安装一个中间通讯连接部件,这就是显示适配器,简称为显卡。显卡和显示器共同构成了电脑的显示系统。①接口:接显示器的信号线插头。② 芯片:在图中的风扇下面,负责图像处理工作。③ 显存:是存放图像数据的地方。声卡声卡是多媒体电脑的核心部件,它的功能主要是处理声音信号并把信号传输给音箱或耳机,使它们发出声音来。. 3 / 8 ①芯片:负责声音处理工作,如波形的采样与合成和MIDI( 乐器数字接口 ) 音乐的合成。 ② 输入输出插孔:最常用的有与麦克风连接的“MIC”插孔,与音箱连接的“ SPEAKER”插孔。③ 接口:连接游戏杆。I/O 接口输入输出接口简称I/O 接口, I 和 O是 Input(输入 )、 Output( 输出 )的首字母。 I/O 接口连接主板与输入输出设备。. 4 / 8 ①PS/2 接口:接鼠标和键盘。② USB接口:接使用USB插头的设备。 ③COM口:接使用COM口的外部设备。④并口:接打印机、扫描仪等设备。CPU CPU(Central Processing Unit,中...
