试验1恒温槽的装配与性能的测定

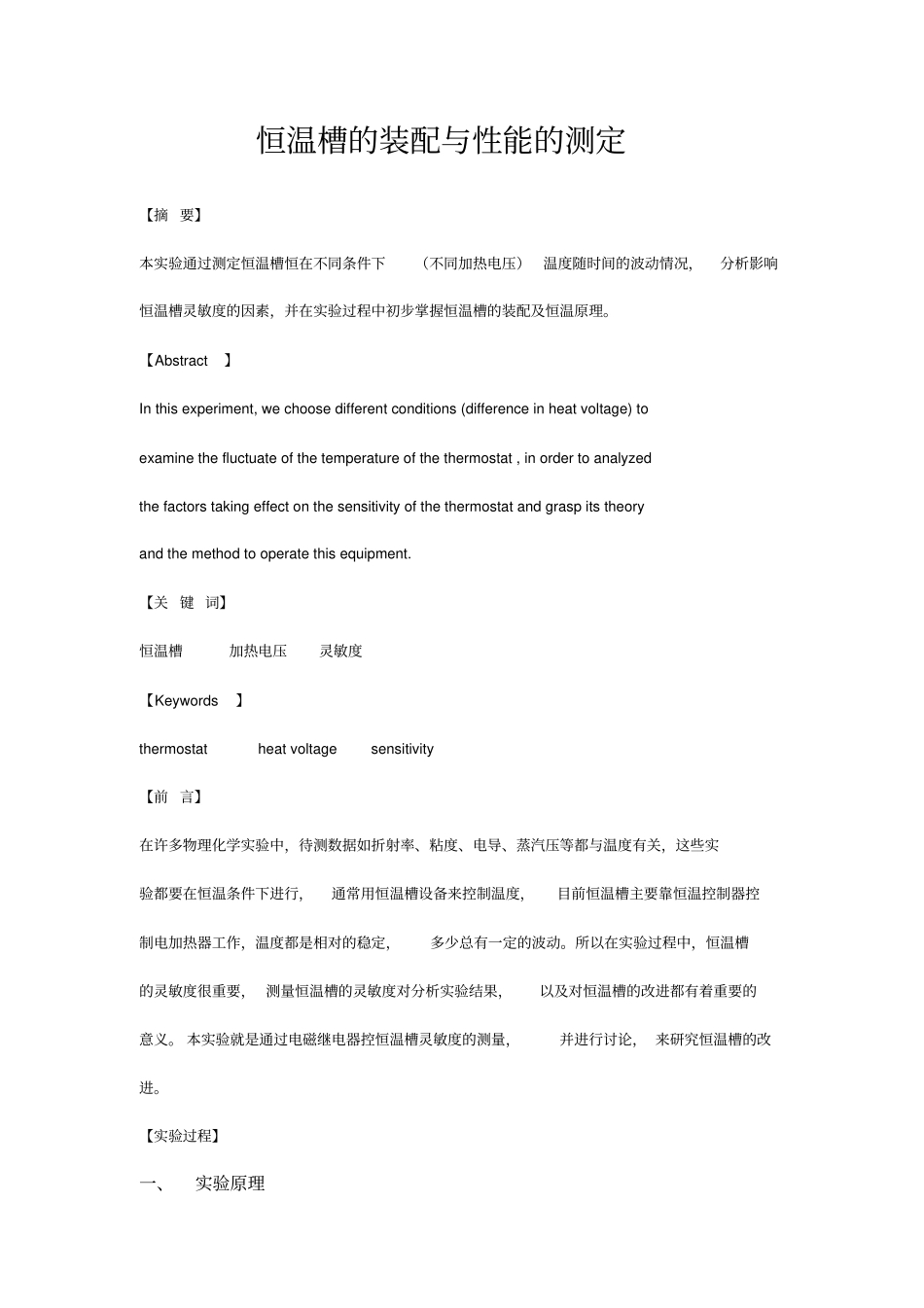

恒温槽的装配与性能的测定【摘 要】本实验通过测定恒温槽恒在不同条件下（不同加热电压）温度随时间的波动情况，分析影响恒温槽灵敏度的因素，并在实验过程中初步掌握恒温槽的装配及恒温原理。【Abstract】In this experiment, we choose different conditions (difference in heat voltage) to examine the fluctuate of the temperature of the thermostat , in order to analyzed the factors taking effect on the sensitivity of the thermostat and grasp its theory and the method to operate this equipment. 【关 键 词】恒温槽加热电压灵敏度【Keywords】thermostat heat voltage sensitivity 【前 言】在许多物理化学实验中，待测数据如折射率、粘度、电导、蒸汽压等都与温度有关，这些实验都要在恒温条件下进行，通常用恒温槽设备来控制温度，目前恒温槽主要靠恒温控制器控制电加热器工作，温度都是相对的稳定，多少总有一定的波动。所以在实验过程中，恒温槽的灵敏度很重要， 测量恒温槽的灵敏度对分析实验结果，以及对恒温槽的改进都有着重要的意义。 本实验就是通过电磁继电器控恒温槽灵敏度的测量，并进行讨论， 来研究恒温槽的改进。【实验过程】一、实验原理恒温槽通过电子及电器对加热器自动调节，当恒温槽因热量向外扩散等原因使体系温度低于设定值时， 继电器控制加热器工作，到体系再次达到设定值时，又自动停止加热。加热过程中通过搅拌器使热量均匀。恒温控制器在控温的同时，精确地反映了被控温部位的温度值。图1-1 即是一恒温装置。它由浴槽、加热器、搅拌器、温度计、感温元件、恒温控制器等组成。图 1-1 恒温槽装置图1-浴槽2-加热器3- 搅拌器4-温度计5-感温元件（热敏电阻探头）6-恒温控制器7- 贝克曼温度计二、实验仪器仪器名称型号产地电子继电器6402 型 (220V 50~ 10A) 通州市沪通实验仪器厂精密电子温差测量仪JDW－3F 南京大学应用物理研究所增力电动搅拌器JJ－1(40W) 江苏金坛市环宇科学仪器厂调压变压器TDGC-1/0.5 天津市东风电器厂恒温槽装置三、实验步骤1 、将电脑主机及相关电源插座通电，熟悉各部件功能（已经装配好）；2 、使用恒温槽内置的恒温控制器，将温度调为30 ℃，将电子温差测量仪置零打自己的测量通道，进行测量，并不时的用ORIGIN 作图，当图显示一定的规律时即可停止测量；3 、将恒温装置换为由电子继电器控制...
