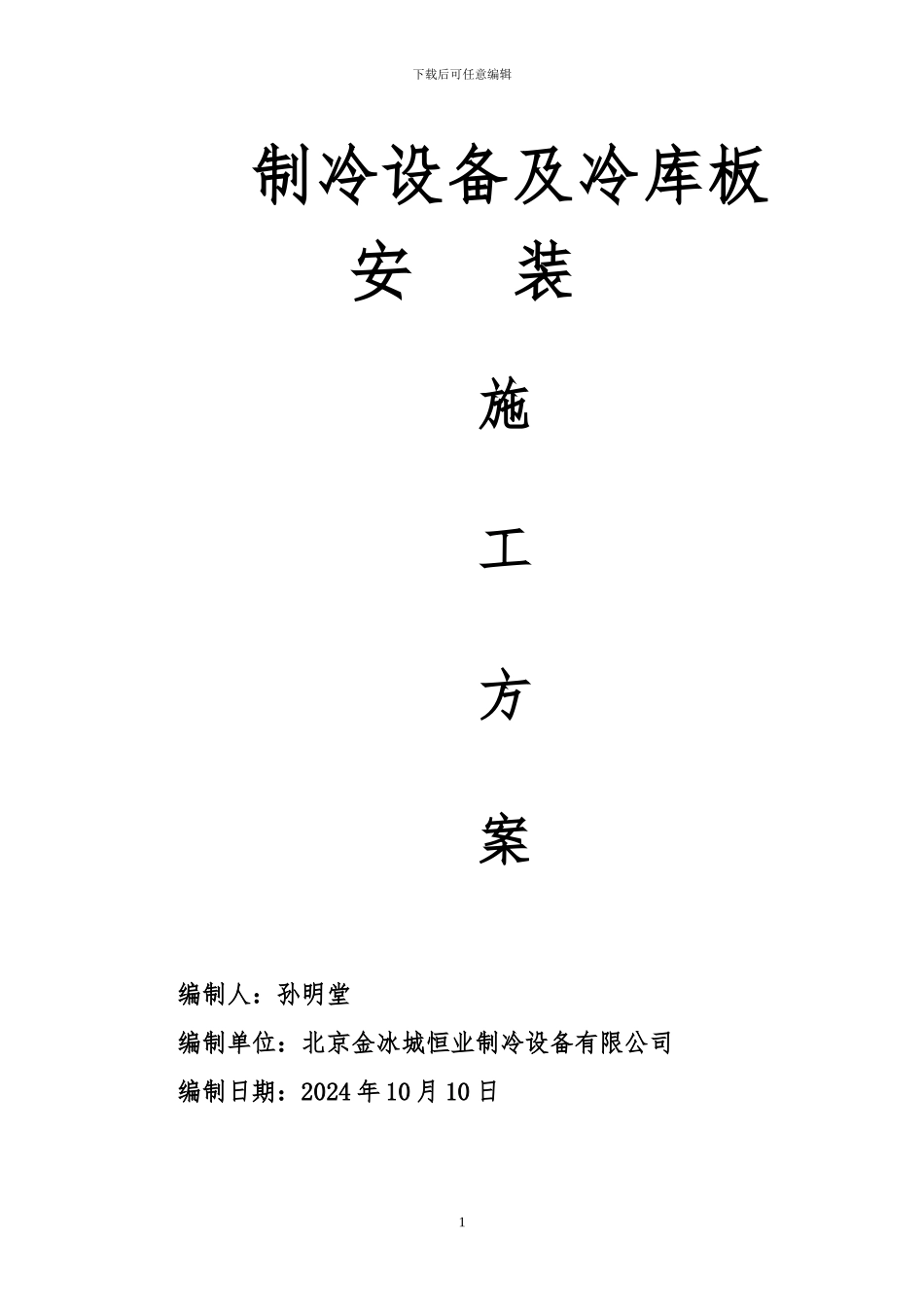

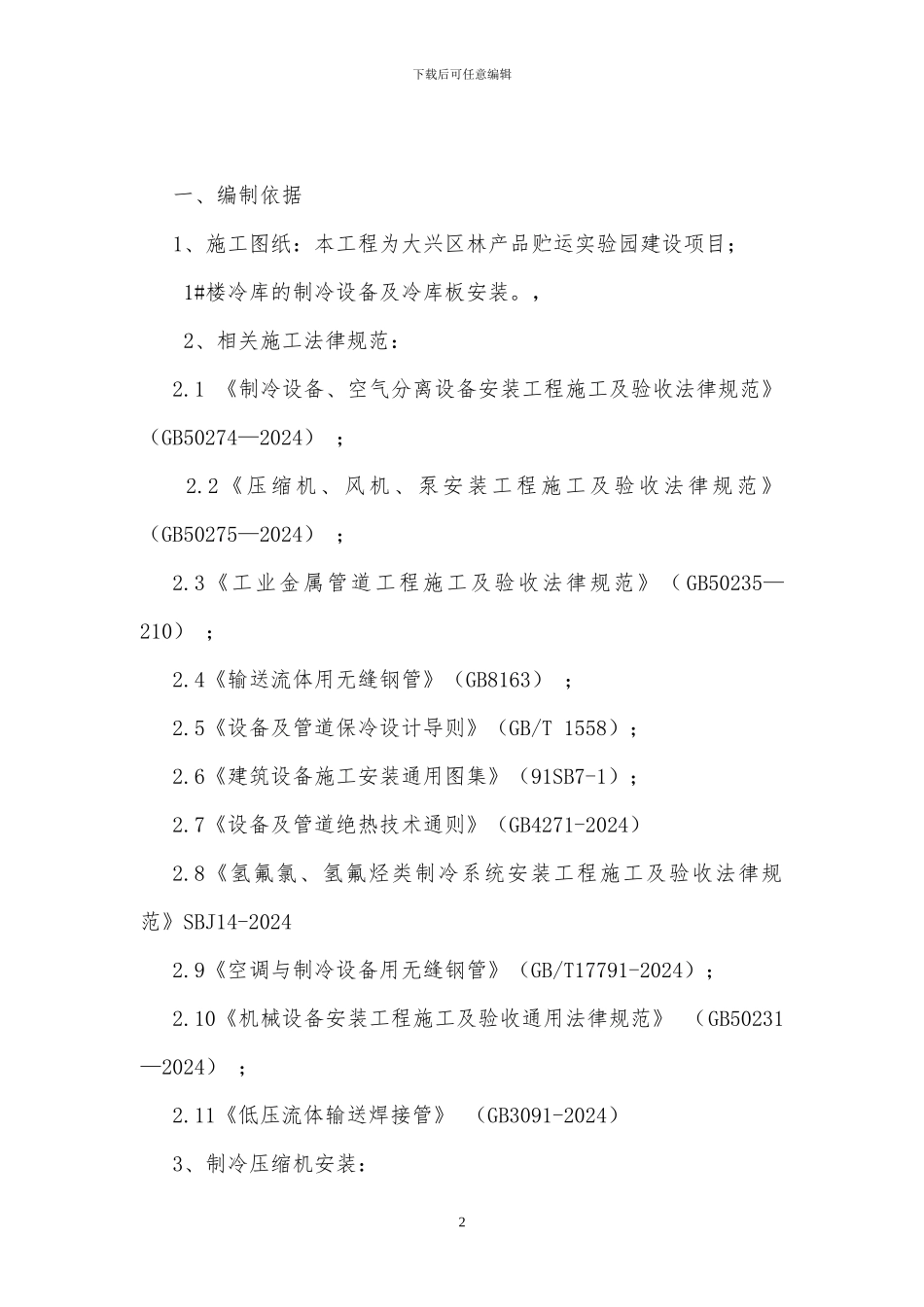

下载后可任意编辑制冷设备及冷库板安 装施工方案编制人：孙明堂编制单位：北京金冰城恒业制冷设备有限公司编制日期：2024 年 10 月 10 日1下载后可任意编辑一、编制依据 1、施工图纸：本工程为大兴区林产品贮运实验园建设项目； 1#楼冷库的制冷设备及冷库板安装。， 2、相关施工法律规范：2.1 《制冷设备、空气分离设备安装工程施工及验收法律规范》 （GB50274—2024） ； 2.2《压缩机、风机、泵安装工程施工及验收法律规范》 （GB50275—2024） ； 2.3《工业金属管道工程施工及验收法律规范》（ GB50235—210） ； 2.4《输送流体用无缝钢管》（GB8163） ；2.5《设备及管道保冷设计导则》（GB/T 1558）； 2.6《建筑设备施工安装通用图集》（91SB7-1）； 2.7《设备及管道绝热技术通则》（GB4271-2024）2.8《氢氟氯、氢氟烃类制冷系统安装工程施工及验收法律规范》SBJ14-20242.9《空调与制冷设备用无缝钢管》（GB/T17791-2024）；2.10《机械设备安装工程施工及验收通用法律规范》 （GB50231—2024） ； 2.11《低压流体输送焊接管》 （GB3091-2024）3、制冷压缩机安装： 2下载后可任意编辑3.1 安装前的检查 基础的检查：基础的外形尺寸、基础平面的水平度、中心线、标高、地脚螺栓孔的深度和距离、混凝土内的埋设件等，这些应符合设计或现行的机械设备施工及验收法律规范的要求。基础四周的模板、地脚螺栓孔的模板及孔内的积水等， 应清理洁净。 对二次灌浆的光滑基础表面， 应用钢钎凿出麻面， 以使二次灌浆与原来基础表面接合牢固。 地脚螺栓及予埋铁位置是否正确，长度、强度是否符合标准。基础检查完毕要根据实物认真填写“基础验收记录” ，并作交接记录。基础验收时尺寸的偏差：长度不大于 20mm，凹凸不大于 10mm，地脚螺栓孔中心距不大于 10mm，机座主要轴线之间的尺寸不大于 2mm。 如不符，需会同监理或建设单位、土建单位提出整修意见。 3.2 制冷压缩机的安装： 3.2.1 设备就位找正和初平：制冷压缩机就位前，将其底部和基础螺栓孔内的泥土、污物清扫洁净，并将验收合格的基础表面清理洁净。根据施工图并按建筑的定位轴线，对其纵横中 心先进行放线，可采纳用墨线弹出设备的中心线；放线时，尺子摆正而且拉直，尺寸要量测准确。 3.2.2 制冷压缩机的就位： 就位是开箱后将压缩机由箱底座搬运到设备的基础上。将制冷压缩机和底座运到基础旁摆正，对好基础，再卸下制冷压缩机与底座连接的的螺...
