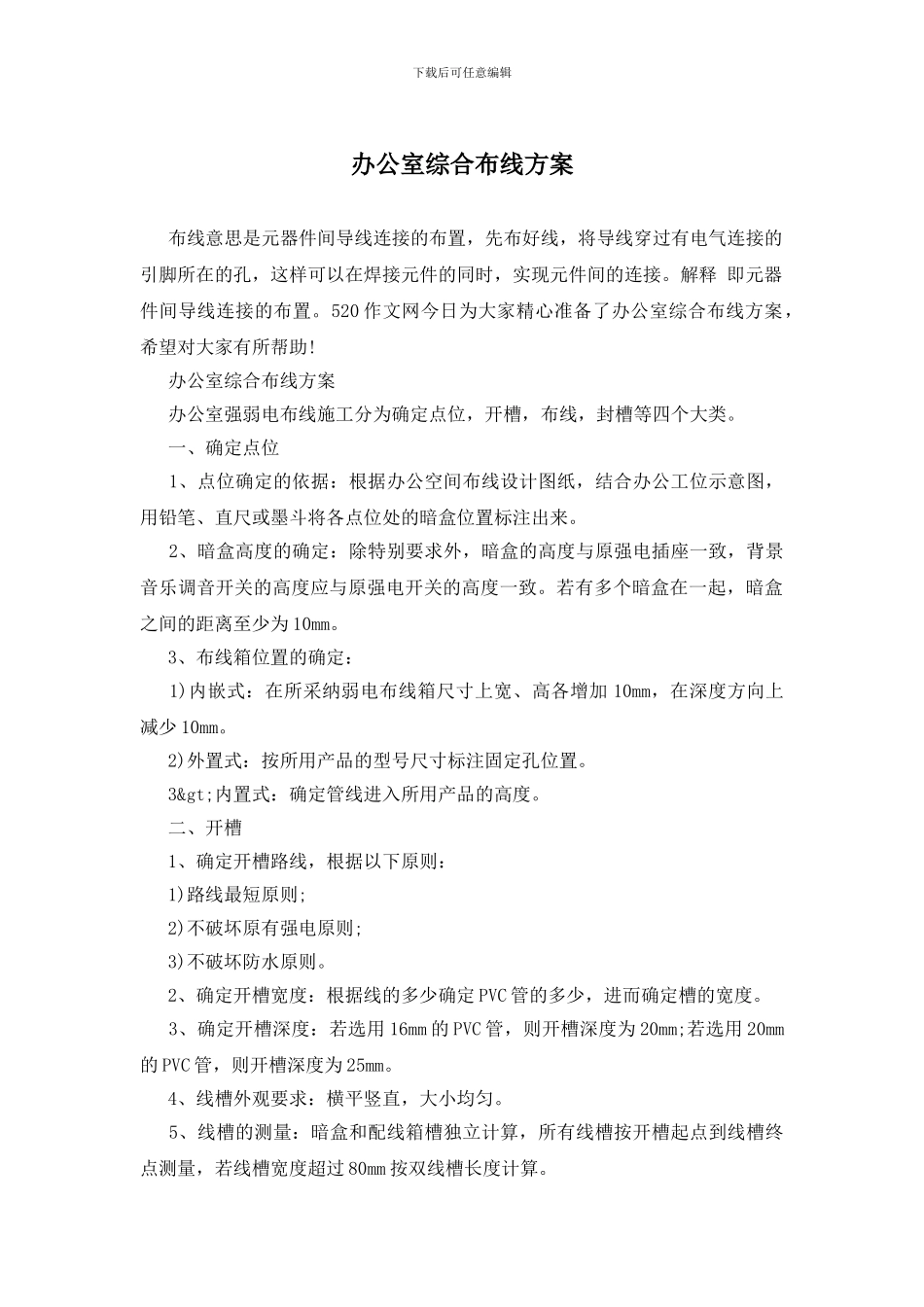

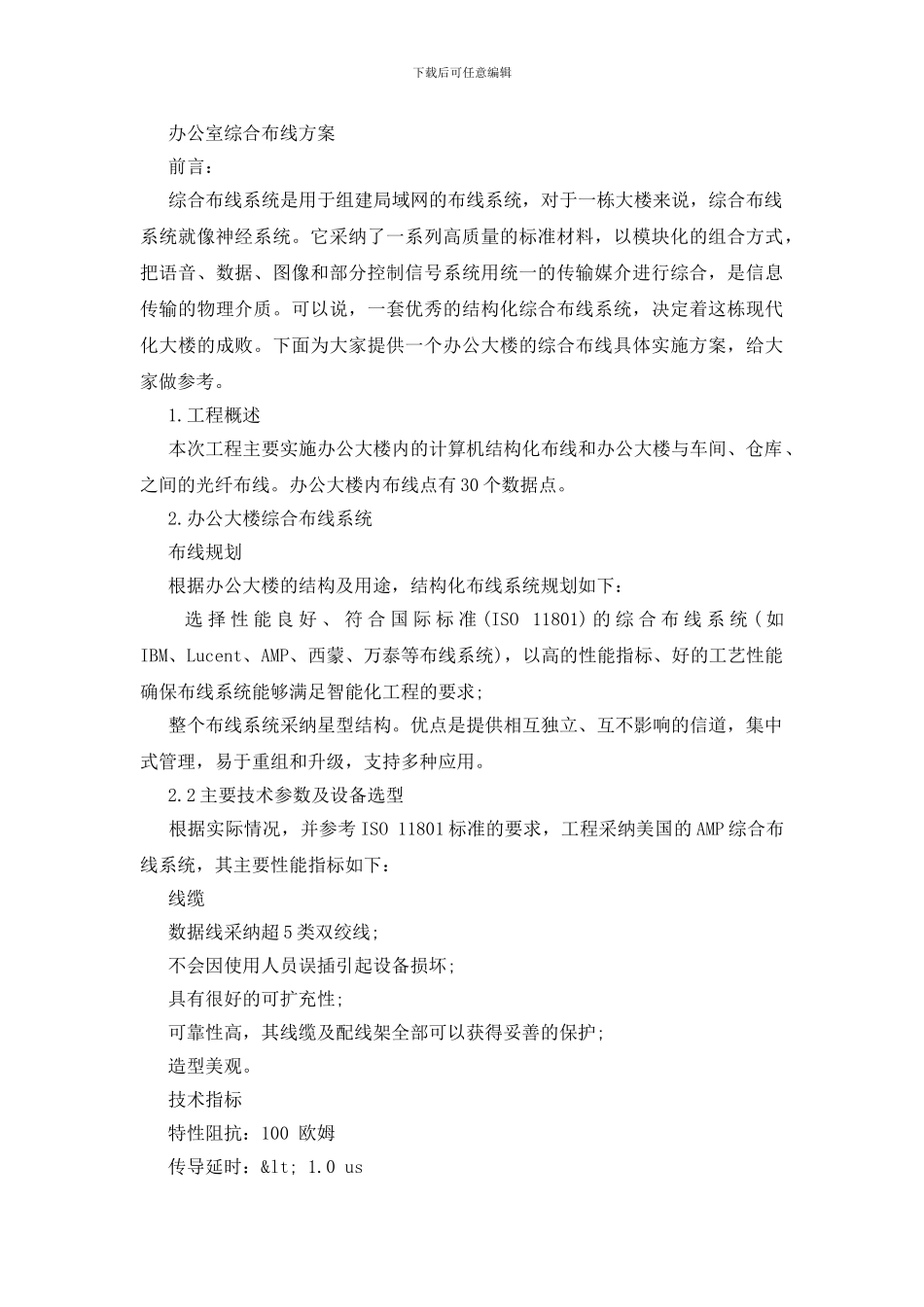

下载后可任意编辑办公室综合布线方案 布线意思是元器件间导线连接的布置，先布好线，将导线穿过有电气连接的引脚所在的孔，这样可以在焊接元件的同时，实现元件间的连接。解释 即元器件间导线连接的布置。520 作文网今日为大家精心准备了办公室综合布线方案，希望对大家有所帮助! 办公室综合布线方案 办公室强弱电布线施工分为确定点位，开槽，布线，封槽等四个大类。 一、确定点位 1、点位确定的依据：根据办公空间布线设计图纸，结合办公工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。 2、暗盒高度的确定：除特别要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为 10mm。 3、布线箱位置的确定： 1)内嵌式：在所采纳弱电布线箱尺寸上宽、高各增加 10mm，在深度方向上减少 10mm。 2)外置式：按所用产品的型号尺寸标注固定孔位置。 3>内置式：确定管线进入所用产品的高度。 二、开槽 1、确定开槽路线，根据以下原则： 1)路线最短原则; 2)不破坏原有强电原则; 3)不破坏防水原则。 2、确定开槽宽度：根据线的多少确定 PVC 管的多少，进而确定槽的宽度。 3、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm;若选用 20mm的 PVC 管，则开槽深度为 25mm。 4、线槽外观要求：横平竖直，大小均匀。 5、线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过 80mm 按双线槽长度计算。下载后可任意编辑 三、布线 1、确定线缆通畅： 1)网线、电话线的测试：分别做水晶头，用网络测试仪测试通断; 2)音视频线、音响线的测试：分别用万用表测试通断; 3)其他线缆：用相应专业仪表测试通断。 2、确定各点位用线长度： 1)测量出配线箱槽到各点位端的长度; 2)加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm，配线箱内：线的长度为 500mm，背景音乐出口处：线长 1.5 米至2 米。 3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签， 4、确定管内线数：管内线的横截面积不得超过管的横截面积的 80%。 四、封槽 1、固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。 2、固定 PVC 管： 1)地面 PVC 管要求每间隔一米必须固定; 2)地槽 PVC 管要求每间隔...
