音视频系统培训资料VIP免费

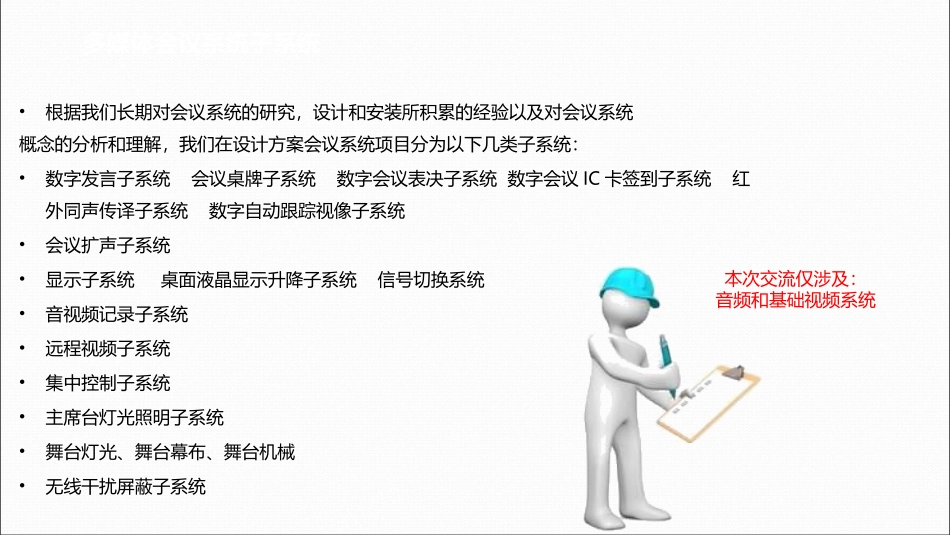

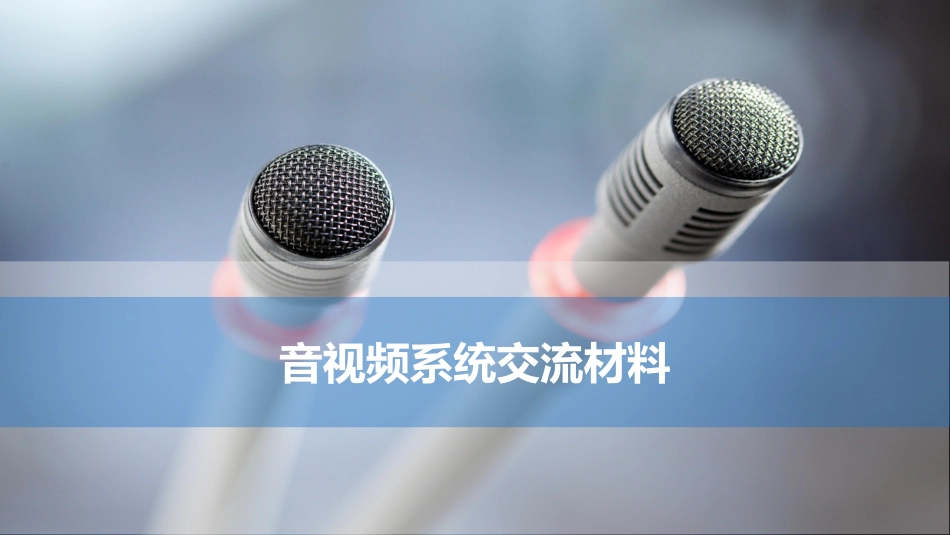

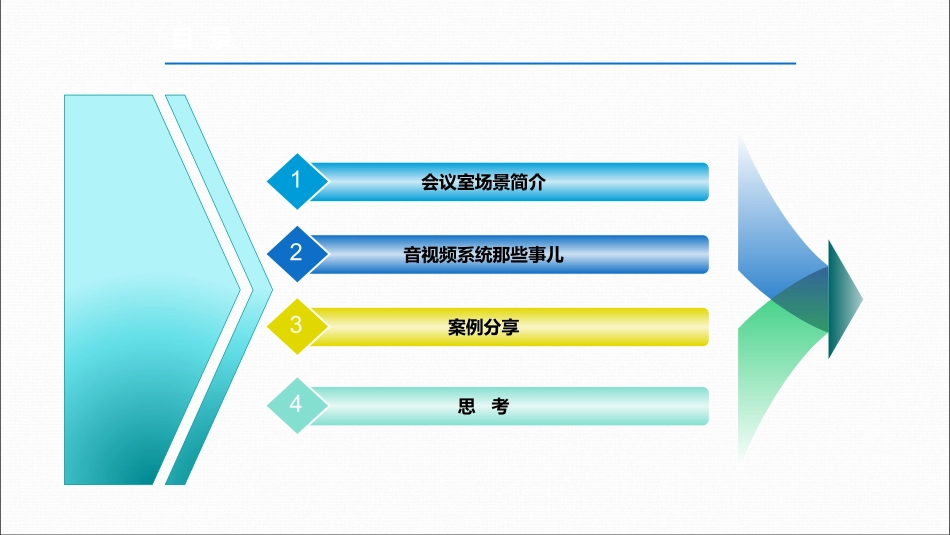

音视频系统交流材料会议室场景简介1音视频系统那些事儿2案例分享3思考4目录•根据我们长期对会议系统的研究，设计和安装所积累的经验以及对会议系统概念的分析和理解，我们在设计方案会议系统项目分为以下几类子系统：•数字发言子系统会议桌牌子系统数字会议表决子系统数字会议IC卡签到子系统红外同声传译子系统数字自动跟踪视像子系统•会议扩声子系统•显示子系统桌面液晶显示升降子系统信号切换系统•音视频记录子系统•远程视频子系统•集中控制子系统•主席台灯光照明子系统•舞台灯光、舞台幕布、舞台机械•无线干扰屏蔽子系统多媒体会议系统子系统本次交流仅涉及：音频和基础视频系统常见的会议系统表现形式5多媒体会议系统子系统—音频系统音频系统-模拟/数字音源采集处理功放音箱何为模拟？何为数字？何为网络化？，数字调音台专业用数字音频处理器非专业真正得数字化，网络化的源头是协议网络化搭建系统才是单体的协议下，解决音频传输问题音频系统-连接示意图音频系统-连接示意图音频系统-声音怎么做简单的系统连接，做好声音是否可行？复杂的系统连接，做好声音是否可行？做好声音，首先要关注什么？做好声音，其次要关注什么？做好声音，最后要关注什么？做好声音，主备是否有必要？热备份能否做到？首要关注：声场，建声其次是，客户需求，提出合理化方案最后，音频系统设计可行性，1。声场环境好可以2.可行但比较麻烦高规格备份备份音频系统-常见问题啸叫出现？掉频出现？声音浑浊？音量加不起来？本地会议视频会议声音干涩？远程回声？本地/远程声音兼顾？啸叫，音响破声放大的信号，解决换，买，调整音响布局，尤其主阔布局掉频-国产不掉，进口掉，无线电标准不一样，国内标准高，浑浊，反射生过长，浑响时间由国家标准干涩，无反射声音量，可以加但是上面问题会出现回声消除本地花钱解决远端的事儿音频处理器，单路单回声调音台，回声消除交给视频会议终端，华为，宝利通，可以消除，但是都有各自绑定的话筒相应测试按传输方式分类有线话筒无线话筒按转换方式分类动圈话筒电容话筒按指向性分类全指向性话筒心型话筒超心型话筒音频系统-采集设备-话筒按用途分类人声话筒乐器话筒按使用方式分类手持话筒台式话筒领夹话筒界面话筒头戴话筒吊挂话筒音频系统-采集设备-话筒音频系统-处理设备-调音台和音频处理器数字or模拟扩声方式特性集中式1.近似于点声源，声像位置较准确，声音清晰度好，自然；2.相位差小；3.扬声器的指向性较宽；4.管线短，施工较容易；5.安装、检验、维修方便；6.功放用定阻传输，频带宽，音质好。（舞台，堆积在一起）分散式1.需求的声功率小，声音不易外溢，对外界干扰小；2.易使声压级分布均匀；3.吊装点的负荷小；4.扬声器的吊挂和调试、维修方便；5.观众席内没有声音死区；6.容易防止啸叫现象的发生，回声容易控制。（吸顶音箱，）混合式如果设计得当，混合式能够充分发挥集中式和分散式的优点，避开它们的缺点。这是一种非常灵活的扩声方式。通常大部分区域的声音清晰度较好；声压级分布较均匀，没有低声压级的区域；有的区域会同时听到主、辅扬声器两方向来的声音，需要进行调试，防止二重声的出现等。（前端主阔，后端吸顶音箱，吸顶不配的话，声压级可以达到，声场均匀度差可能达不到，前后对打，不行会形成梳状滤波）层高3米以上，不用吸顶音频系统-扩声音频系统-扩声-集中式音频系统-扩声-集中式音频系统-扩声-分布式音频系统-扩声-混合式19•中华人民共和国国家标准厅堂扩声系统设计规范：GB50371-2006音频系统-扩声-标准声压级测量，ndi设备测试声压级组成，直达声，反射声，浑响声（混响时间，吸声参数，面积厅堂用途混响时间（s）电影院、会议厅1.0～1.2演讲、戏剧、话剧1.0～1.4歌剧、音乐厅1.5～1.8多功能厅1.3～1.5电视演播厅0.8～1.0语言录音0.3～0.4音乐录音1.4～1.6多功能体育馆小于1.8音频系统-扩声-混响时间报告厅声场设计报告厅声场设计23数字会议系统多媒体会议系统子系统—视频系统视频系统-集中式/分布式视频源采集处理传输显示何为集中式？何为分布式？矩阵，拼接处理器配接收和发射盒子什么场景？什么系统？摄像...
