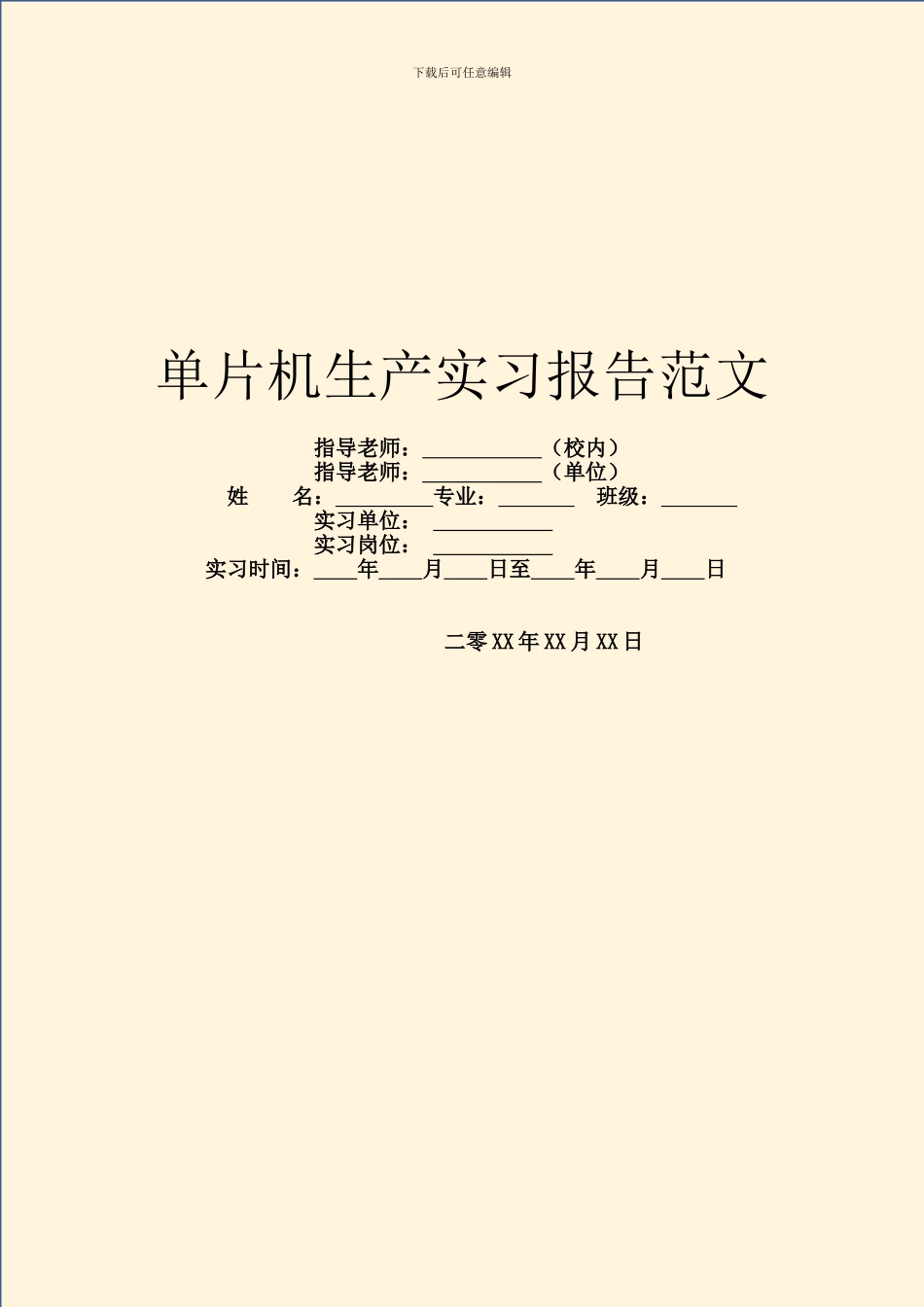

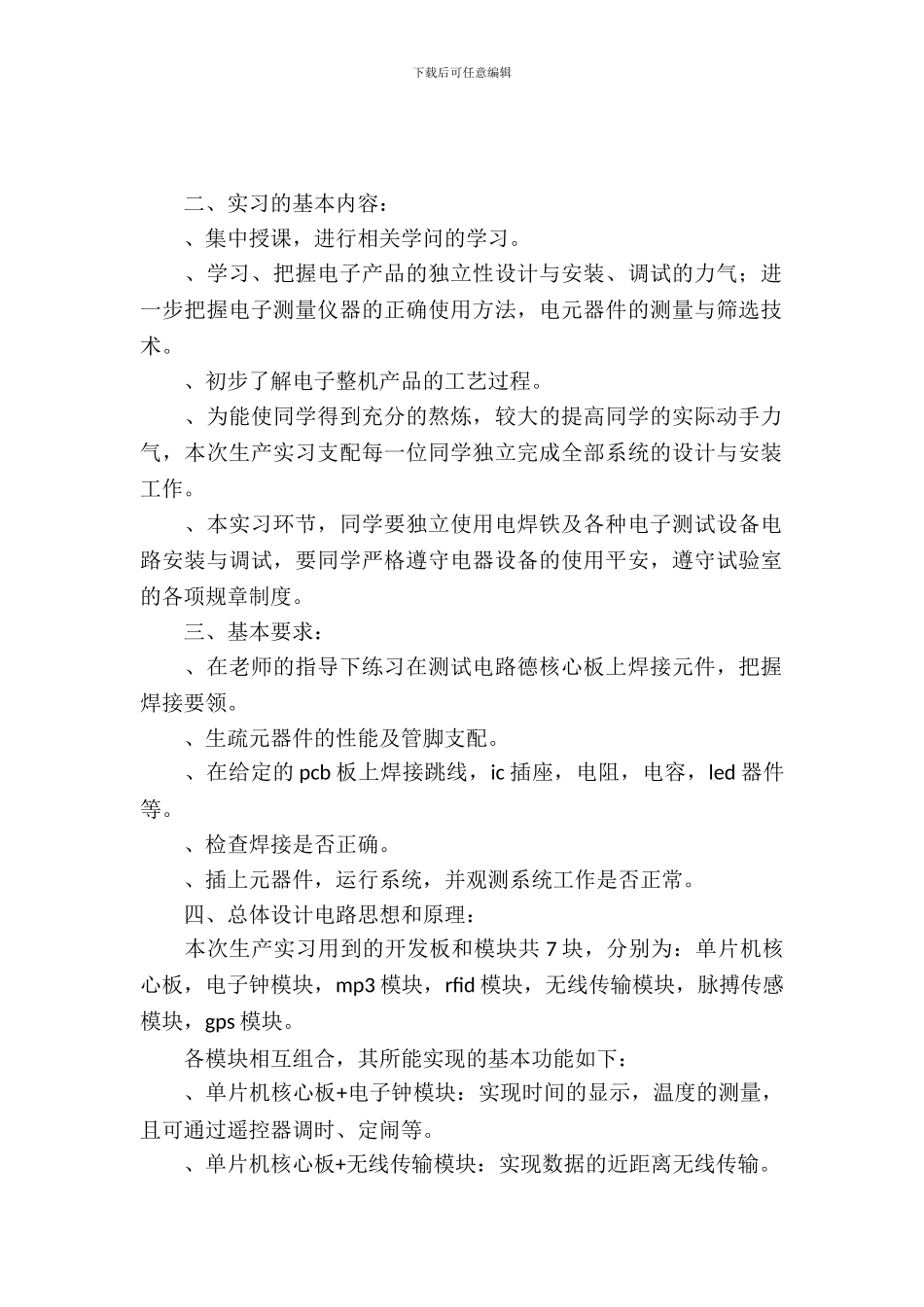

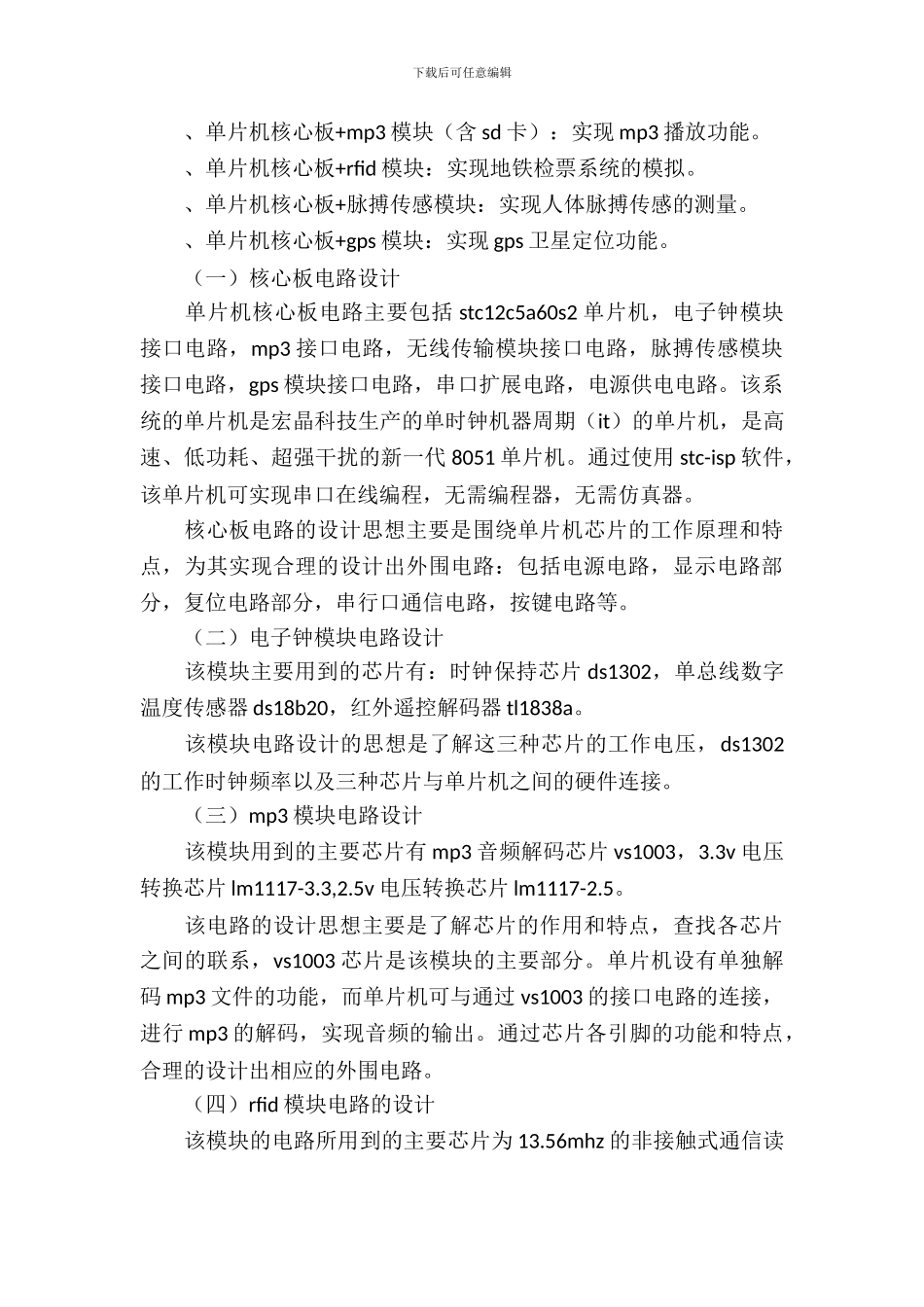

下载后可任意编辑单片机生产实习报告范文 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 二、实习的基本内容： 、集中授课，进行相关学问的学习。 、学习、把握电子产品的独立性设计与安装、调试的力气；进一步把握电子测量仪器的正确使用方法，电元器件的测量与筛选技术。 、初步了解电子整机产品的工艺过程。 、为能使同学得到充分的熬炼，较大的提高同学的实际动手力气，本次生产实习支配每一位同学独立完成全部系统的设计与安装工作。 、本实习环节，同学要独立使用电焊铁及各种电子测试设备电路安装与调试，要同学严格遵守电器设备的使用平安，遵守试验室的各项规章制度。 三、基本要求： 、在老师的指导下练习在测试电路德核心板上焊接元件，把握焊接要领。 、生疏元器件的性能及管脚支配。 、在给定的 pcb 板上焊接跳线，ic 插座，电阻，电容，led 器件等。 、检查焊接是否正确。 、插上元器件，运行系统，并观测系统工作是否正常。 四、总体设计电路思想和原理： 本次生产实习用到的开发板和模块共 7 块，分别为：单片机核心板，电子钟模块，mp3 模块，rfid 模块，无线传输模块，脉搏传感模块，gps 模块。 各模块相互组合，其所能实现的基本功能如下： 、单片机核心板+电子钟模块：实现时间的显示，温度的测量，且可通过遥控器调时、定闹等。 、单片机核心板+无线传输模块：实现数据的近距离无线传输。下载后可任意编辑 、单片机核心板+mp3 模块（含 sd 卡）：实现 mp3 播放功能。 、单片机核心板+rfid 模块：实现地铁检票系统的模拟。 、单片机核心板+脉搏传感模块：实现人体脉搏传感的测量。 、单片机核心板+gps 模块：实现 gps 卫星定位功能。 （一）核心板电路设计 单片机核心板电路主要包括 stc12c5a60s2 单片机，电子钟模块接口电路，mp3 接口电路，无线传输模块接口电路，脉搏传感模块接口电路，gps 模块接口电路，串口扩展电路，电源供电电路。该系统的单片机是宏晶科技生产的单时钟机器周期（it）的单片机，是高速、低功耗、超强干扰的新一代 8051 单片机。通过使用 stc-isp 软件，该单片机可实现串口在线编程，无需编程器，无需仿真器。 核心板电路的设计思想主要是围绕单片机芯片的工作原理和特点，为其实现合理的设计出外围电路：...
