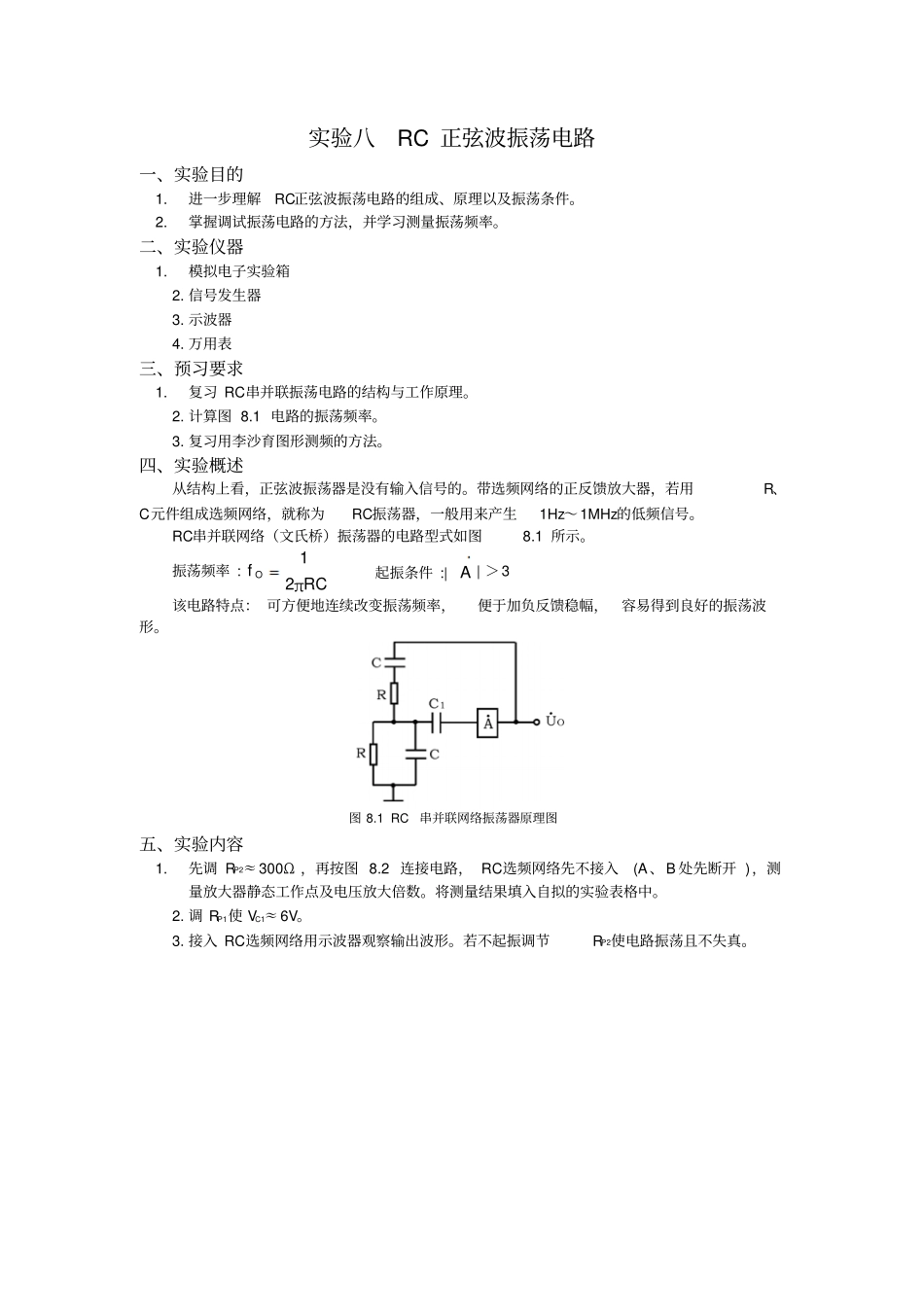

试验RC正弦波振荡电路_第1页
1/2
试验RC正弦波振荡电路_第2页
2/2
实验八 RC 正弦波振荡电路一、实验目的 1.进一步理解RC正弦波振荡电路的组成、原理以及振荡条件。 2.掌握调试振荡电路的方法,并学习测量振荡频率。二、实验仪器 1.模拟电子实验箱2. 信号发生器3. 示波器4. 万用表三、预习要求 1.复习 RC串并联振荡电路的结构与工作原理。2. 计算图 8.1 电路的振荡频率。3. 复习用李沙育图形测频的方法。四、实验概述从结构上看,正弦波振荡器是没有输入信号的。带选频网络的正反馈放大器,若用R、C元件组成选频网络,就称为RC振荡器,一般用来产生1Hz~1MHz的低频信号。RC串并联网络(文氏桥)振荡器的电路型式如图8.1 所示。振荡频率 :RC21f Oπ起振条件 :| A | >3 该电路特点: 可方便地连续改变振荡频率,便于加负反馈稳幅,容易得到良好的振荡波形。图 8.1 RC串并联网络振荡器原理图五、实验内容 1.先调 RP2≈300Ω ,再按图 8.2 连接电路, RC选频网络先不接入(A、B 处先断开 ),测量放大器静态工作点及电压放大倍数。将测量结果填入自拟的实验表格中。2. 调 RP1使 VC1≈6V。3. 接入 RC选频网络用示波器观察输出波形。若不起振调节RP2使电路振荡且不失真。+12vVccABU0R151KR10KC0.1uR10K+C0.1uC110uRP1100KR224KR35.1KRP2510C2+10uR447KR520KR61K5+C310uC410u+R73KV1V2图 8.2 RC正弦波振荡电路 4.用李沙育图形法测量振荡频率并与预习值比较。5. 改变 R=100K,观察振荡频率变化情况并测量频率。6. 改变 C=0.01u,观察振荡频率变化情况。六、实验报告 1.自己设计表格,整理实验测量数据和波形。 2.由给定电路参数计算振荡频率,并与实测值比较,分析误差产生的原因。3. 总结 RC振荡电路的特点。4. 写明实验目的、任务、原理、步骤、数据、收获和体会。
