试验一设备网、工业以太网组网

试验一设备网、工业以太网组网_第1页
1/13

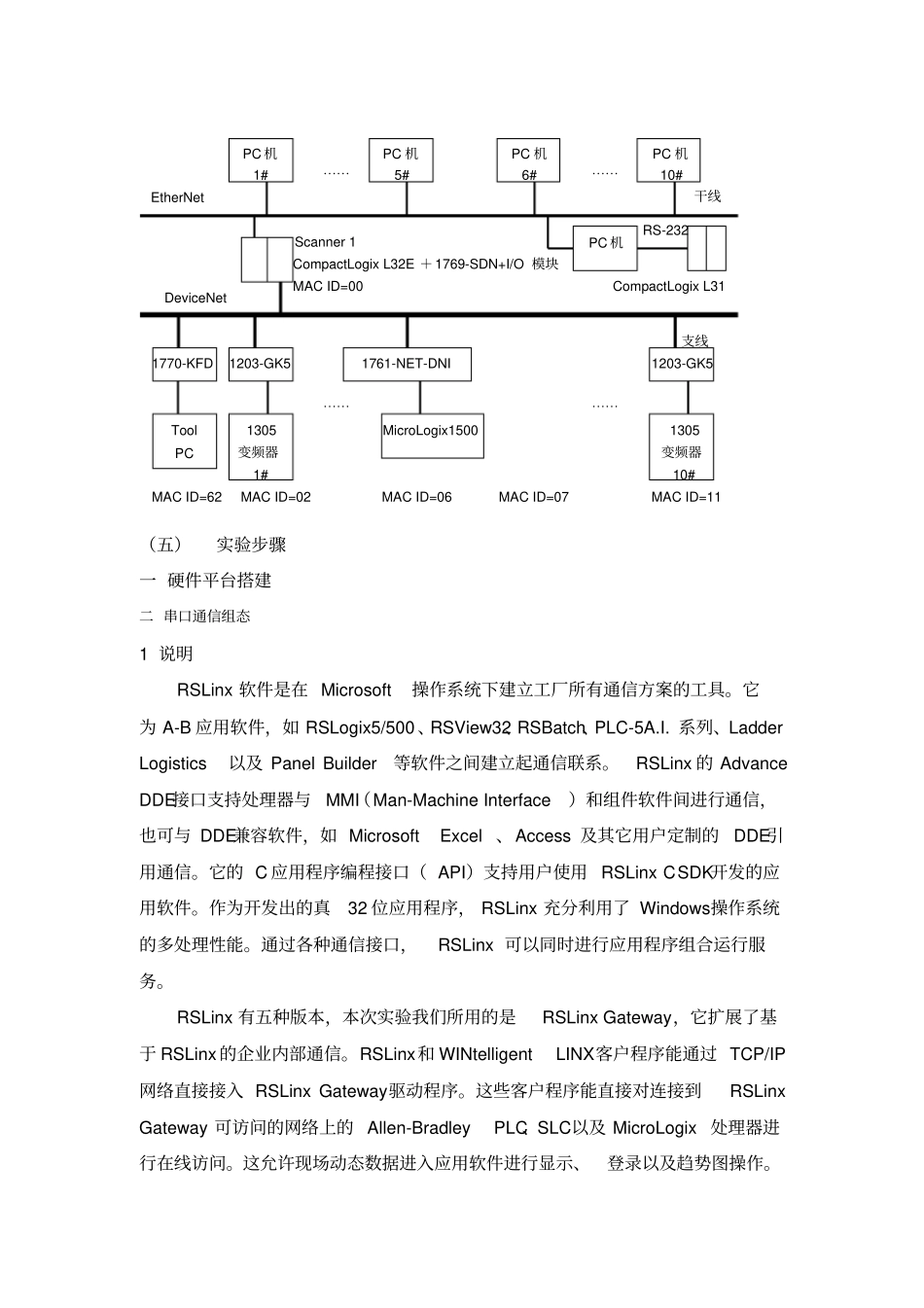

试验一设备网、工业以太网组网_第2页
2/13
试验一设备网、工业以太网组网_第3页
3/13
实验指导说明书(一)实验目的通过实验了解、熟悉设备网(DeviceNet )和工业以太网 (EtherNet/IP)的设计、组态及操作,掌握数据通讯、OPC技术等概念。(二)实验内容安装连接设备网。组态 EtherNet/IP 。添加 I/O模块及设备网扫描模块。离线/ 在线组态设备网。通过以太网、设备网分别实现控制程序的上传下载,实现互锁控制。通过 DDE/OPC方式实现控制器与应用程序(如Excel )的数据交互。(三)实验设备硬件:设备网( DeviceNet )网线、网络连接器设备网扫描模块 1769-SDN、设备网接口模块1761-NET-DNI、1203-GK5变频器 1336PlusⅡ开关电源( 24V)16 口交换机以太网 EtherNet/IP网线MicroLogix1500 、CompactLogix L32E 及若干数字、模拟I/O 模块软件:RSLogix5000RSLogix500RSNetWorx for DeviceNetRSLinxBOOTP-DHCP ServerMicrosoft Excel(四)网络系统结构示意图1203-GK5 1305 变频器1# CompactLogix L32E +1769-SDN+I/O 模块PC 机1761-NET-DNI MicroLogix1500 1203-GK5 1305 变频器10# 1770-KFD Tool PC ⋯⋯⋯⋯PC 机PC 机PC 机⋯⋯⋯⋯EtherNet DeviceNet MAC ID=00 MAC ID=02 MAC ID=06 MAC ID=07 MAC ID=11 MAC ID=62 1# 5# 6# 10# 干线支线Scanner 1 PC 机CompactLogix L31 RS-232 (五)实验步骤一 硬件平台搭建二 串口通信组态1 说明RSLinx 软件是在 Microsoft操作系统下建立工厂所有通信方案的工具。它为 A-B 应用软件,如 RSLogix5/500 、RSView32、RSBatch、PLC-5A.I. 系列、Ladder Logistics以及 Panel Builder等软件之间建立起通信联系。RSLinx 的 Advance DDE接口支持处理器与MMI(Man-Machine Interface)和组件软件间进行通信,也可与 DDE兼容软件,如 Microsoft Excel 、Access 及其它用户定制的DDE引用通信。它的 C 应用程序编程接口( API)支持用户使用 RSLinx C SDK开发的应用软件。作为开发出的真32 位应用程序, RSLinx 充分利用了 Windows操作系统的多处理性能。通过各种通信接口,RSLinx 可以同时进行应用程序组合运行服务。RSLinx 有五种版本,本次实验我们所用的是RSLinx Gateway,它扩展了基于 RSLinx 的企业内部通信。RSLinx和 WINtelligent LINX客户程序能通过 TCP/IP网络直接接入 RSLinx Gateway驱动程序。这些客户程序能直接对连接到RSLinx Gateway 可访问的网络上的 Allen-Bradley P...
