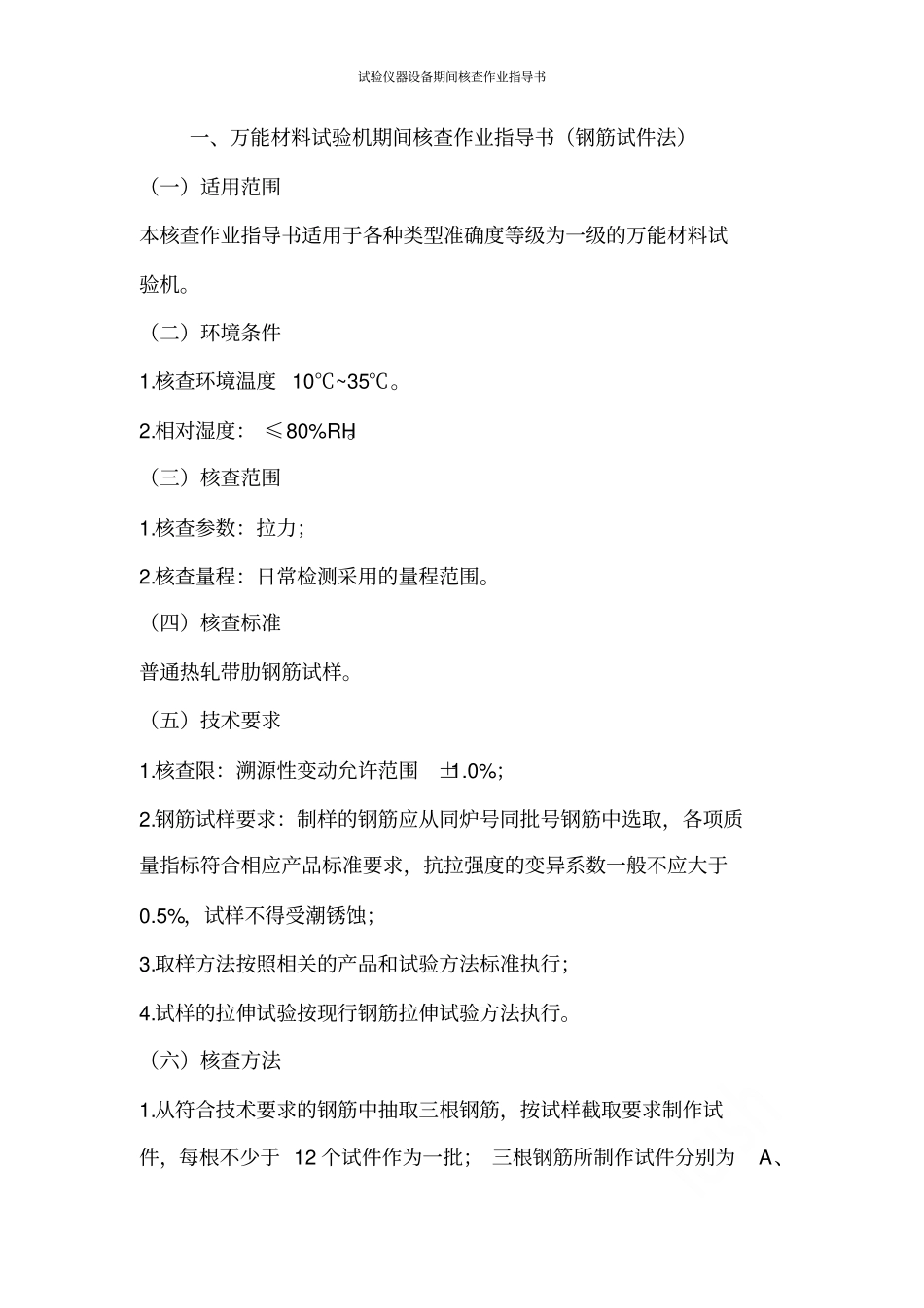

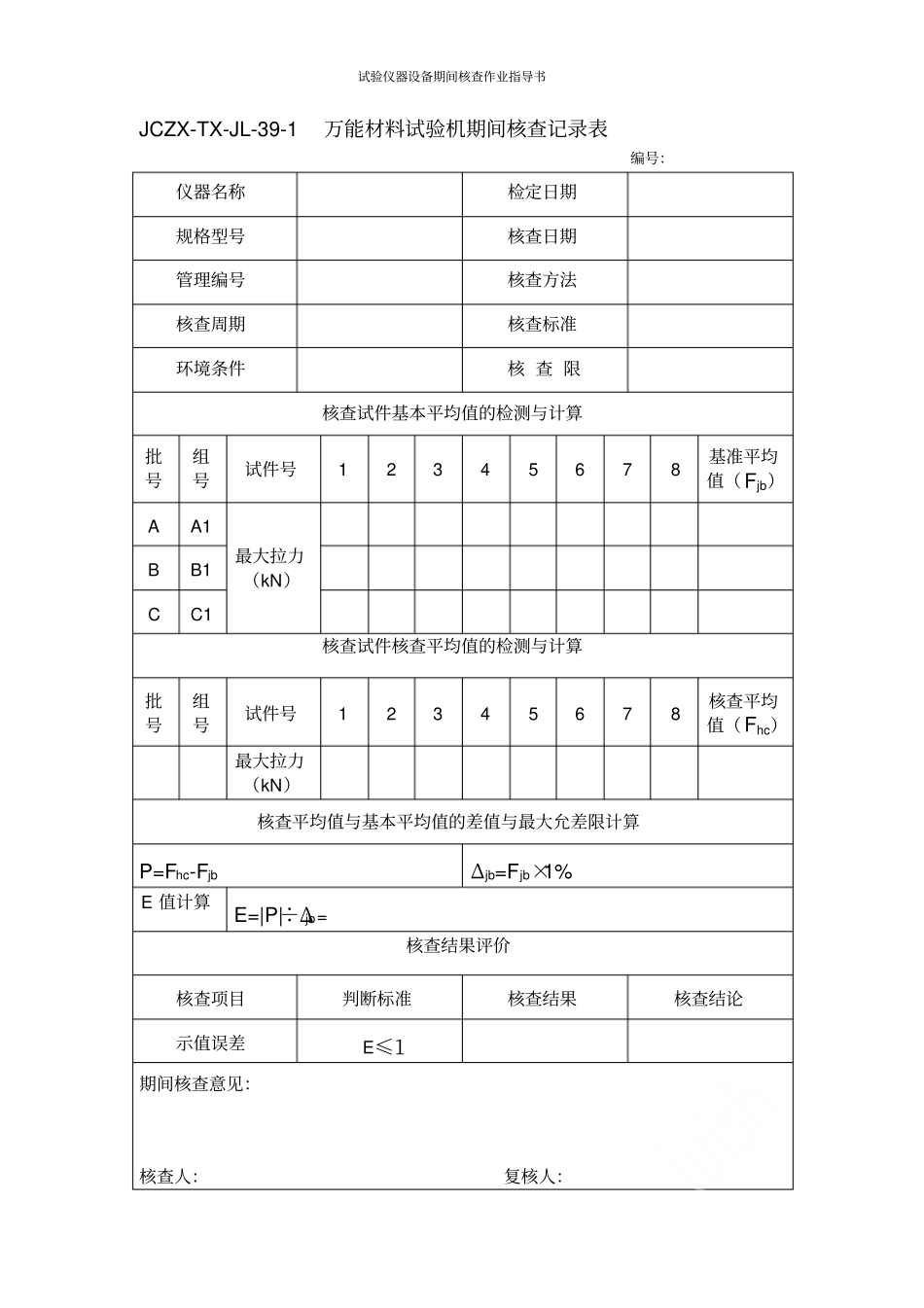

试验仪器设备期间核查作业指导书一、万能材料试验机期间核查作业指导书（钢筋试件法）（一）适用范围本核查作业指导书适用于各种类型准确度等级为一级的万能材料试验机。（二）环境条件1.核查环境温度 10℃~35℃。2.相对湿度： ≤80%RH。（三）核查范围1.核查参数：拉力；2.核查量程：日常检测采用的量程范围。（四）核查标准普通热轧带肋钢筋试样。（五）技术要求1.核查限：溯源性变动允许范围±1.0%；2.钢筋试样要求：制样的钢筋应从同炉号同批号钢筋中选取，各项质量指标符合相应产品标准要求，抗拉强度的变异系数一般不应大于0.5%，试样不得受潮锈蚀；3.取样方法按照相关的产品和试验方法标准执行；4.试样的拉伸试验按现行钢筋拉伸试验方法执行。（六）核查方法1.从符合技术要求的钢筋中抽取三根钢筋，按试样截取要求制作试件，每根不少于 12 个试件作为一批； 三根钢筋所制作试件分别为A、试验仪器设备期间核查作业指导书B、C 三批；每一批随机分为两组，分别为A1、A2、B1、B2、C1、C2 六组存放；2.检测试件的基准平均值，在设备检定后一周内，抽取A1、B1、C1三组进行拉伸试验，记录最大拉力，并分别计算其拉力基准平均值Fjb（计算到 1N）；3.两次周期检定之间，根据确认的核查周期，可分次抽取A2、B2、C2 组试件进行多次核查拉伸试验，记录最大拉力，并计算拉力核查平均值 Fhc(计算到 1N)。（七）核查结果计算计算核查平均值与基准平均值之差P，P=（Fhc-Fjb）计算核查限绝对值Δjb ，Δjb=Fjb×1% 计算 E 值 E=|P|÷Δjb （八）核查结果评价当Ｅ≤１时，核查结论合格（九）说明１.剩余试件 B2、C2 可用于继续核查；２.根据确认的核查周期，可以增减钢筋试件的取样批次；３.核查周期按设备的使用频繁程度、环境条件和核查结果综合分析确定。试验仪器设备期间核查作业指导书JCZX-TX-JL-39-1 万能材料试验机期间核查记录表编号：仪器名称检定日期规格型号核查日期管理编号核查方法核查周期核查标准环境条件核 查 限核查试件基本平均值的检测与计算批号组号试件号1 2 3 4 5 6 7 8 基准平均值（Fjb）A A1 最大拉力（kN）B B1 C C1 核查试件核查平均值的检测与计算批号组号试件号1 2 3 4 5 6 7 8 核查平均值（Fhc）最大拉力（kN）核查平均值与基本平均值的差值与最大允差限计算P=Fhc-FjbΔjb=Fjb×1%E 值计算E=|P|÷Δjb= 核查结果评价核查项目判断标准核查结果核查结论示值误差E≤1期间核查意见：...
