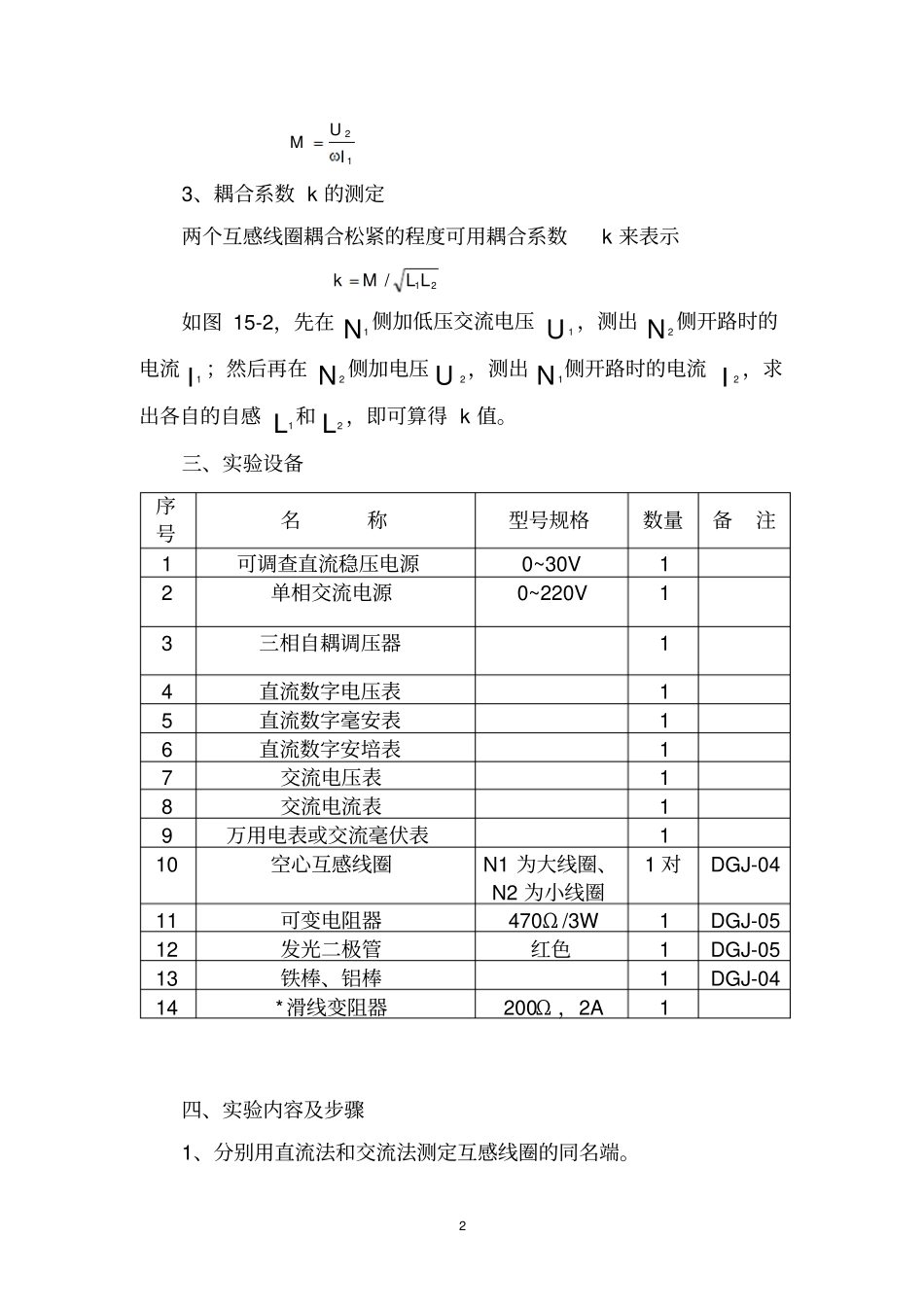

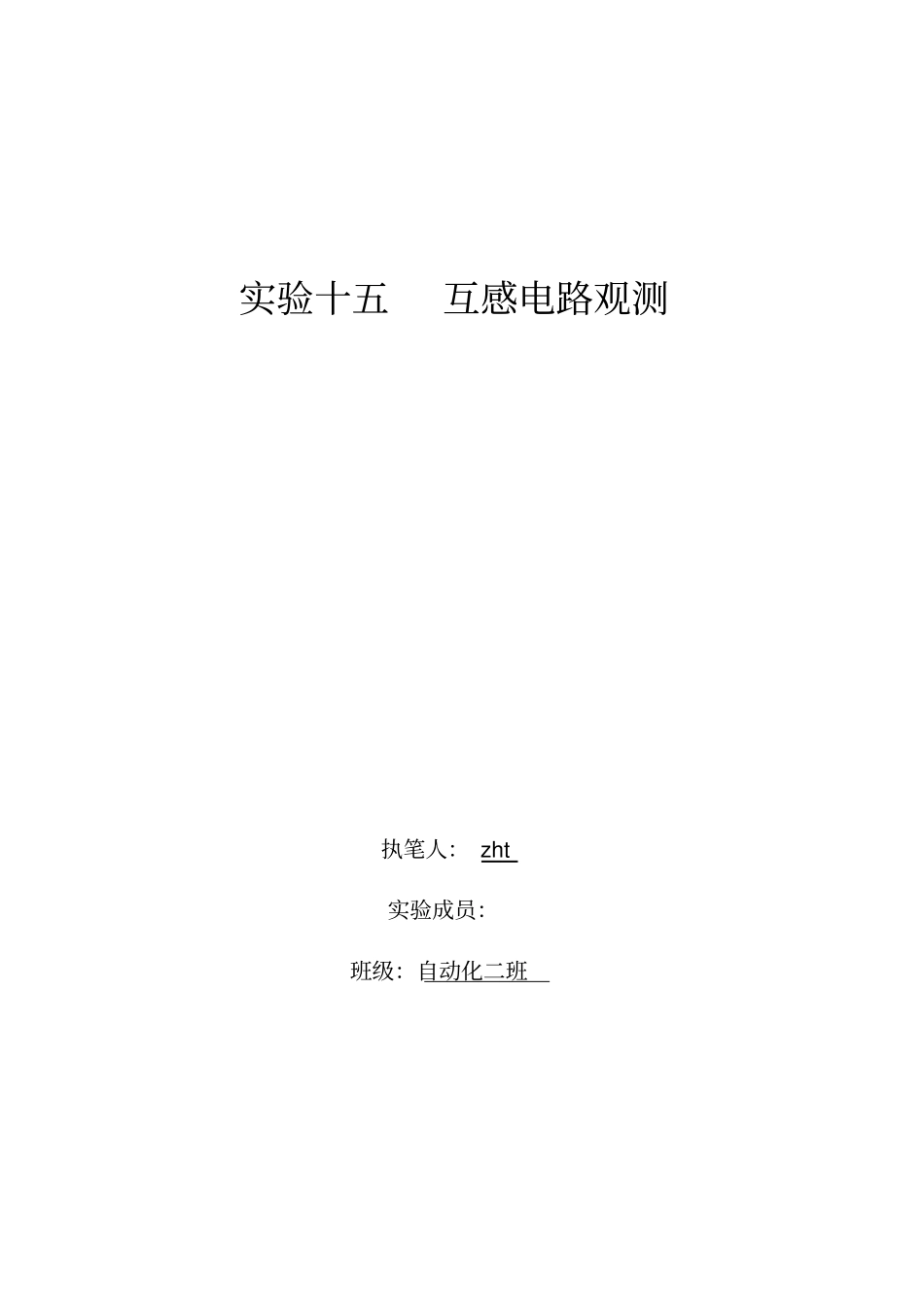

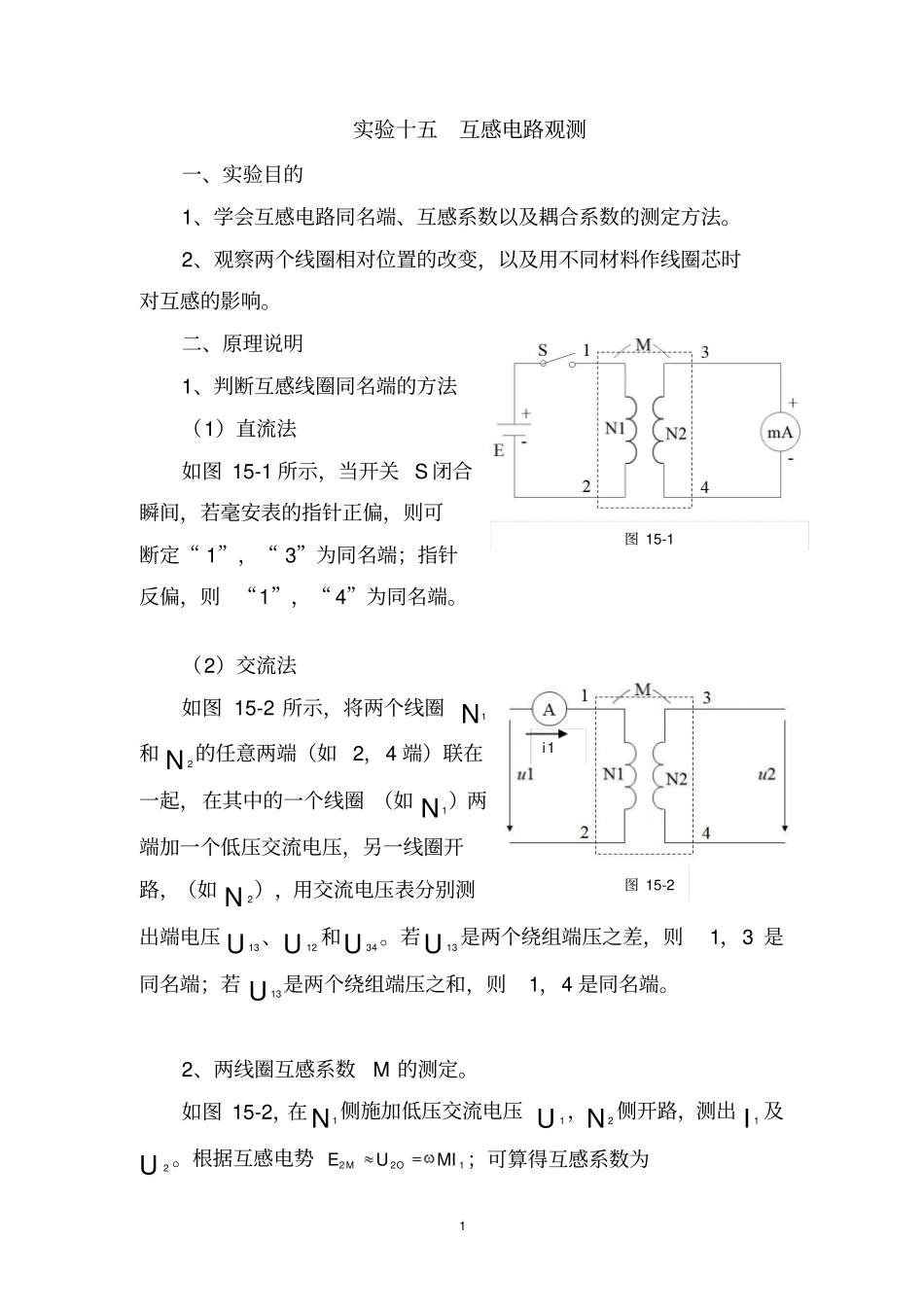

实验十五互感电路观测执笔人： zht 实验成员：班级：自动化二班1 实验十五互感电路观测一、实验目的1、学会互感电路同名端、互感系数以及耦合系数的测定方法。2、观察两个线圈相对位置的改变，以及用不同材料作线圈芯时对互感的影响。二、原理说明1、判断互感线圈同名端的方法（1）直流法如图 15-1 所示，当开关 S 闭合瞬间，若毫安表的指针正偏，则可断定“ 1”，“ 3”为同名端；指针反偏，则“1”，“ 4”为同名端。（2）交流法如图 15-2 所示，将两个线圈 N 1和 N 2的任意两端（如 2，4 端）联在一起，在其中的一个线圈 （如 N 1）两端加一个低压交流电压，另一线圈开路，（如 N 2），用交流电压表分别测出端电压 U 13、U 12 和U 34。若U 13是两个绕组端压之差，则1，3 是同名端；若 U 13是两个绕组端压之和，则1，4 是同名端。2、两线圈互感系数M 的测定。如图 15-2，在N 1侧施加低压交流电压 U 1，N 2 侧开路，测出 I 1 及U 2 。根据互感电势122MIUEOM；可算得互感系数为图 15-1 图 15-2 i1 2 12IUM3、耦合系数 k 的测定两个互感线圈耦合松紧的程度可用耦合系数k 来表示21/kLLM如图 15-2，先在 N 1 侧加低压交流电压 U 1 ，测出 N 2 侧开路时的电流 I 1 ；然后再在 N 2 侧加电压 U 2，测出 N 1侧开路时的电流 I 2 ，求出各自的自感 L1和 L2 ，即可算得 k 值。三、实验设备序号名称型号规格数量备注1 可调查直流稳压电源0~30V 1 2 单相交流电源0~220V 1 3 三相自耦调压器1 4 直流数字电压表1 5 直流数字毫安表1 6 直流数字安培表1 7 交流电压表1 8 交流电流表1 9 万用电表或交流毫伏表1 10 空心互感线圈N1 为大线圈、N2 为小线圈1 对DGJ-04 11 可变电阻器470Ω /3W1 DGJ-05 12 发光二极管红色1 DGJ-05 13 铁棒、铝棒1 DGJ-04 14 *滑线变阻器200Ω ，2A1 四、实验内容及步骤1、分别用直流法和交流法测定互感线圈的同名端。3 （1）直流法实验线路如图15-3 所示，将 N 1 、 N 2 同心式套在一起，并放入铁芯。N 1侧串入 5A 量程直流数字电流表， U 1为可调直流稳压电源，调至 6V，然后改变可变电阻器R（由大到小地调节），使流过N 1侧的电流不超过 0.4A，N 2侧直接接入 2mA量程的毫安表。将铁芯迅速地拔出和插入， 观察毫安表正、 负读数的变化， 来判定 N 1 和 N 2 两个线圈的同名端。实...
