试验十活性炭动态吸附试验装置

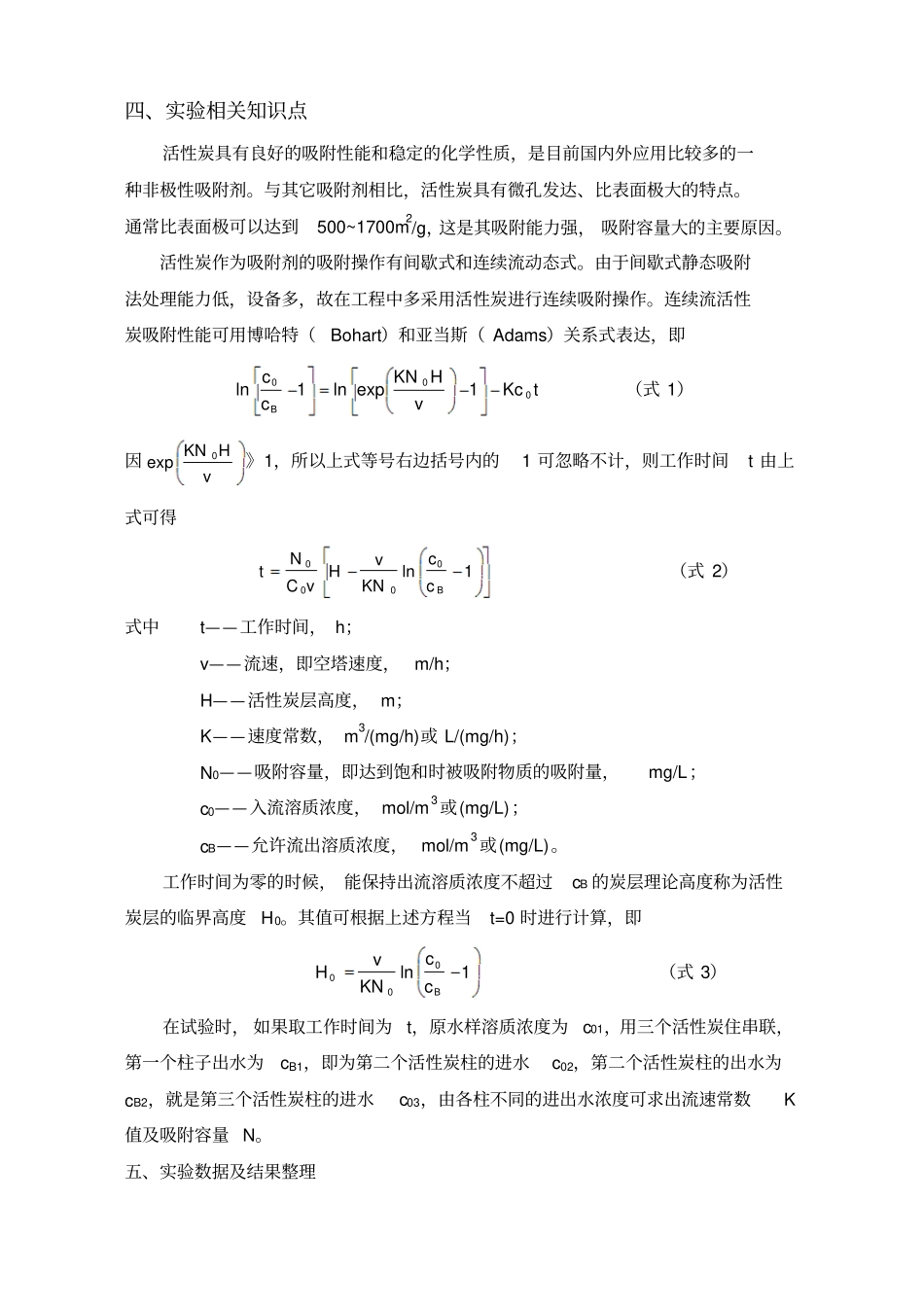

实验五活性炭动态式吸附实验一、实验目的1、熟悉动态吸附实验的基本操作过程；2、加深理解吸附的基本原理；3、掌握用连续流法确定活性炭动态吸附处理污水设计参数的方法。二、实验装置及材料每套试验装置分两组， 每组由三根活性碳柱串联而成， 活性碳有机玻璃管尺寸：直径×高度 =φ 35mm×1000mm×3根× 2组；活性碳装填厚度： 500mm。连续式活性炭吸附装置具体结构如图1所示。图1 连续式活性炭吸附装置三、实验步骤1、绘制亚甲基蓝标准曲线用移液管分别吸取浓度为100mg/L 亚甲基蓝标准溶液 5、10、20、30、40mL 于100mL 容量瓶中，用蒸馏水稀释至100mL 刻度处，摇匀，以蒸馏水为参比，在波长 470nm 处，用 1cm 比色皿测定吸光度，绘出标准曲线。2、配制 10mg/L 的亚甲兰溶液，测定其吸光度，并记入到表1 中。3、在有机玻璃管中装入经水洗烘干后的活性炭。4、打开进水泵，调节流量计分别以40、80、120mL/min 的流量进行实验。5、在每一流速运行稳定后，每隔10-30min 由各炭柱取样，测定出水吸光度，至出水中吸光度达到进水吸光度的0.9-0.95 为止，记录结果在表1。进水单空橡胶塞单空橡胶塞隔板隔网承托层活性炭层有机玻璃管四、实验相关知识点活性炭具有良好的吸附性能和稳定的化学性质，是目前国内外应用比较多的一种非极性吸附剂。与其它吸附剂相比，活性炭具有微孔发达、比表面极大的特点。通常比表面极可以达到500~1700m2/g，这是其吸附能力强， 吸附容量大的主要原因。活性炭作为吸附剂的吸附操作有间歇式和连续流动态式。由于间歇式静态吸附法处理能力低，设备多，故在工程中多采用活性炭进行连续吸附操作。连续流活性炭吸附性能可用博哈特（Bohart）和亚当斯（ Adams）关系式表达，即tKc1vHKNexpln1ccln00B0（式 1）因vHKNexp0》1，所以上式等号右边括号内的1 可忽略不计，则工作时间t 由上式可得1cclnKNvHvCNtB0000（式 2）式中t——工作时间， h；v——流速，即空塔速度，m/h；H——活性炭层高度， m；K——速度常数， m3/(mg/h)或 L/(mg/h)；N0——吸附容量，即达到饱和时被吸附物质的吸附量，mg/L；c0——入流溶质浓度， mol/m3或(mg/L)；cB——允许流出溶质浓度， mol/m3或(mg/L)。工作时间为零的时候， 能保持出流溶质浓度不超过cB 的炭层理论高度称为活性炭层的临界高度H0。其值可根据上述方程当t=0 时进行计算，即1cclnKNvHB000（式 3）在试验时， 如果取工作时间为t，原水样溶质浓度为c0...
