试验室通风柜和排风系统方案说明

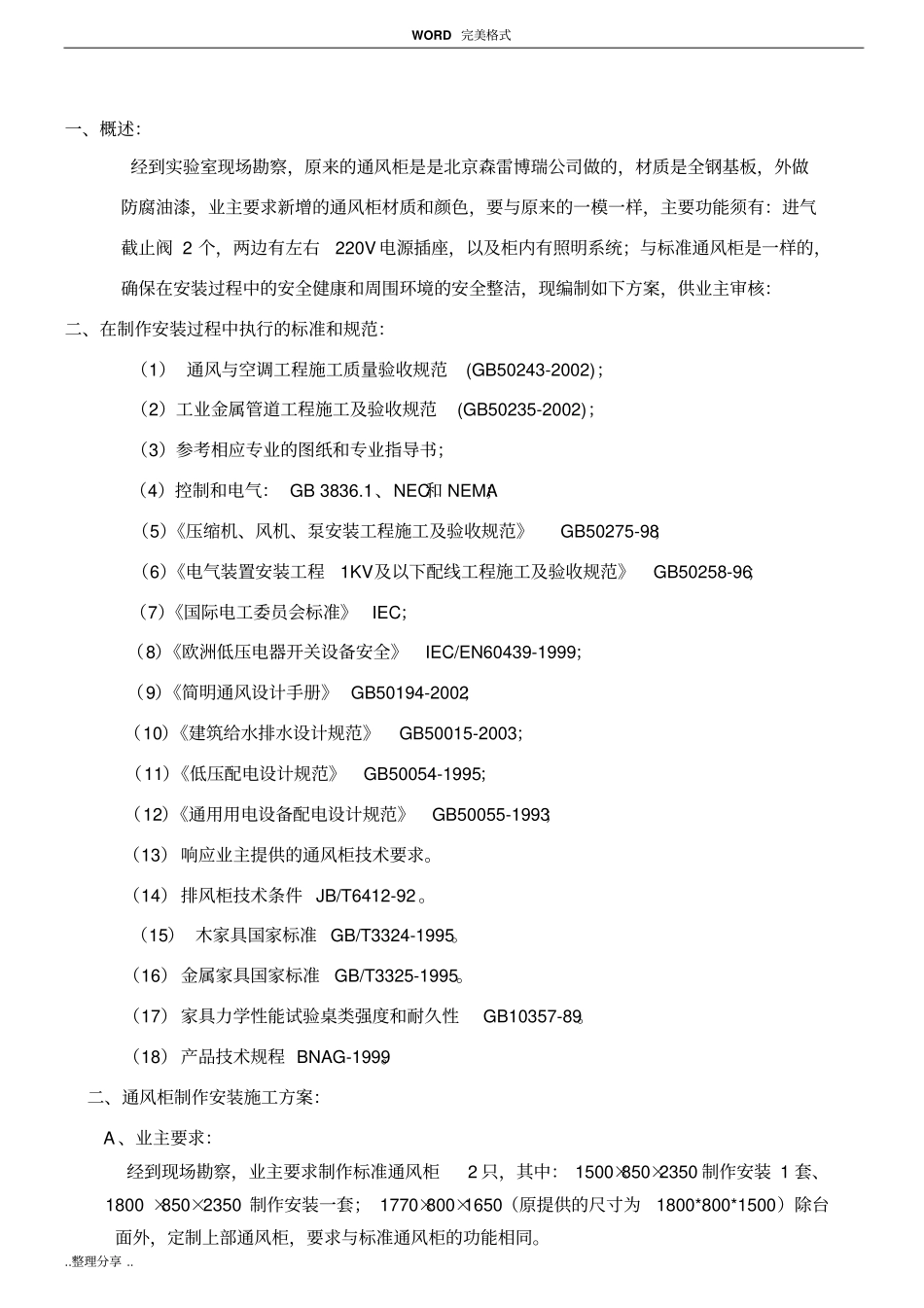

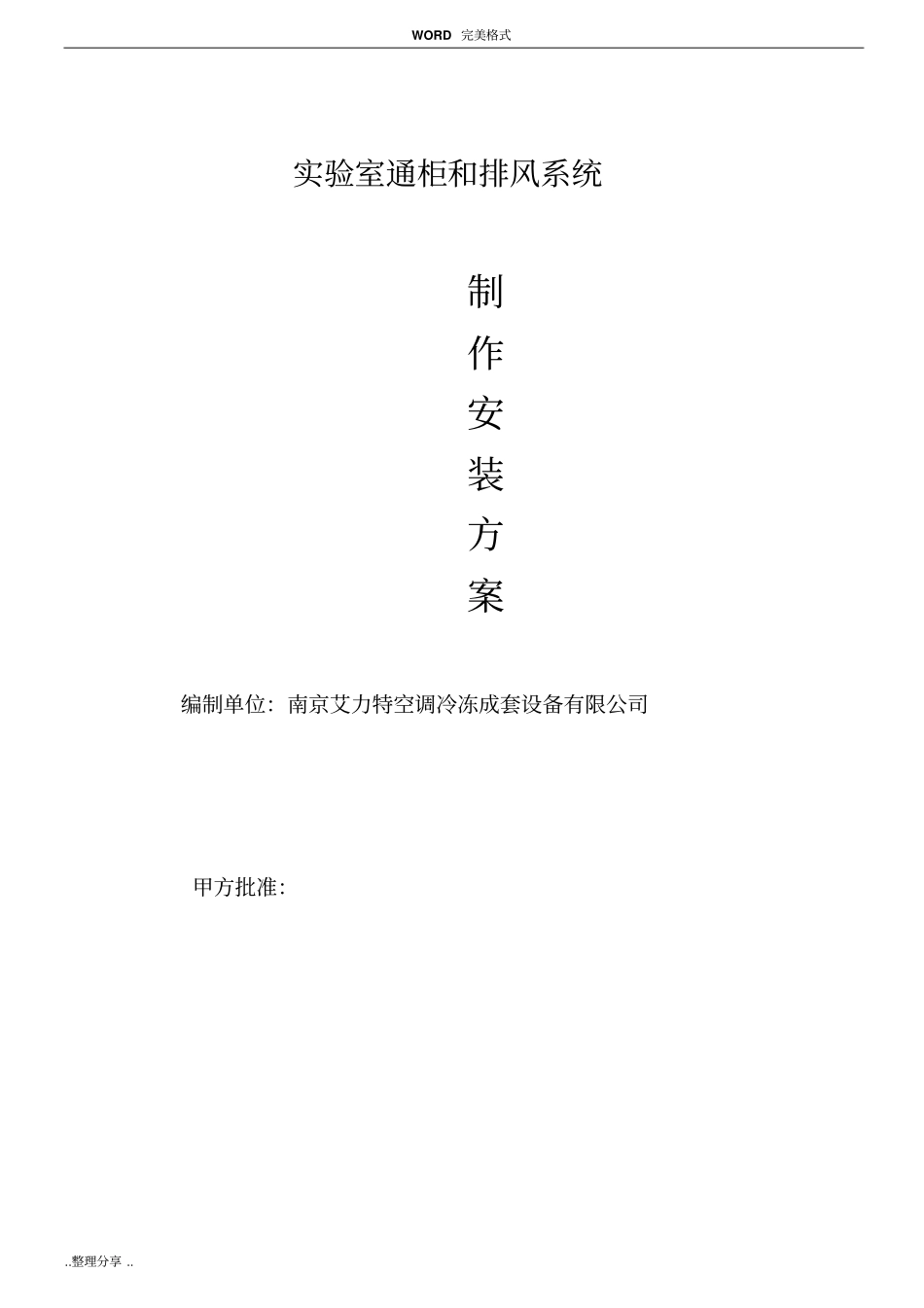

WORD 完美格式..整理分享 .. 实验室通柜和排风系统制作安装方案编制单位：南京艾力特空调冷冻成套设备有限公司甲方批准：WORD 完美格式..整理分享 .. 目录一、 概述二、 在制作过程中执行的标准和规范三、 通风柜制作安装施工方案四、 施工安全和工作规定五、 施工过程中对环境保护的控制WORD 完美格式..整理分享 .. 一、概述：经到实验室现场勘察，原来的通风柜是是北京森雷博瑞公司做的，材质是全钢基板，外做防腐油漆，业主要求新增的通风柜材质和颜色，要与原来的一模一样，主要功能须有：进气截止阀 2 个，两边有左右220V 电源插座，以及柜内有照明系统；与标准通风柜是一样的，确保在安装过程中的安全健康和周围环境的安全整洁，现编制如下方案，供业主审核：二、在制作安装过程中执行的标准和规范：（1） 通风与空调工程施工质量验收规范(GB50243-2002)；（2）工业金属管道工程施工及验收规范(GB50235-2002)；（3）参考相应专业的图纸和专业指导书；（4）控制和电气： GB 3836.1、NEC和 NEMA；（5）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；（6）《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96；（7）《国际电工委员会标准》IEC；（8）《欧洲低压电器开关设备安全》IEC/EN60439-1999；（9）《简明通风设计手册》 GB50194-2002；（10）《建筑给水排水设计规范》 GB50015-2003；（11）《低压配电设计规范》 GB50054-1995；（12）《通用用电设备配电设计规范》GB50055-1993；（13） 响应业主提供的通风柜技术要求。（14） 排风柜技术条件 JB/T6412-92 。（15） 木家具国家标准 GB/T3324-1995。（16） 金属家具国家标准GB/T3325-1995。（17） 家具力学性能试验桌类强度和耐久性GB10357-89。（18） 产品技术规程 BNAG-1999。二、通风柜制作安装施工方案： A 、业主要求：经到现场勘察，业主要求制作标准通风柜2 只，其中： 1500×850×2350 制作安装 1 套、 1800 ×850× 2350 制作安装一套； 1770×800×1650（原提供的尺寸为1800*800*1500）除台面外，定制上部通风柜，要求与标准通风柜的功能相同。WORD 完美格式..整理分享 .. B 、制作安装施工：在综合楼实验室楼顶安装玻璃钢防腐风机2 台，同时制作￠ 200 乳白色玻璃钢风管 40 平方米，在通风柜和通风管道的制作安装过程中，严格执行业主规定的标准和规范，在通风系统的调试过程中严格按业主要求的...
