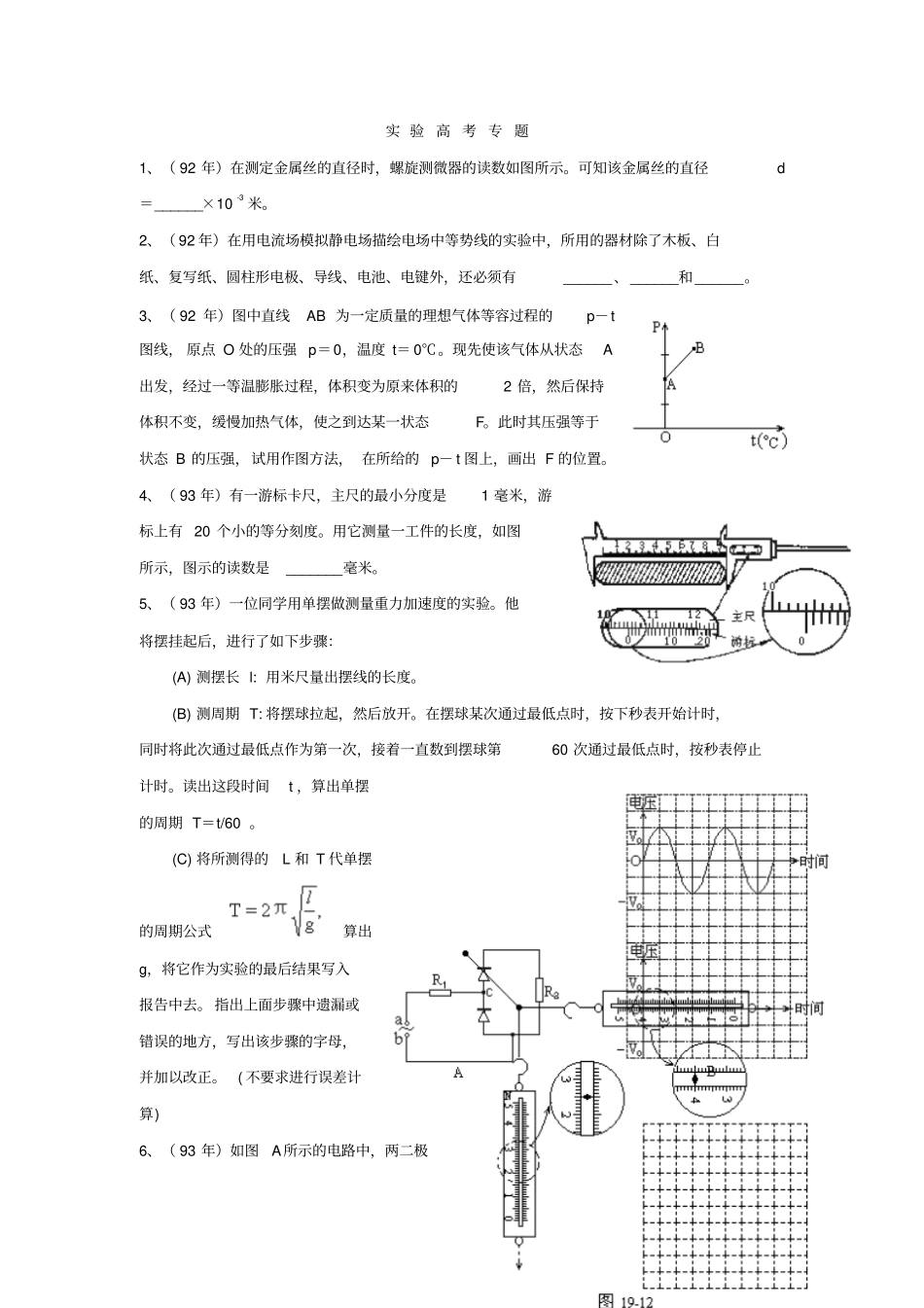

实 验 高 考 专 题1、（ 92 年）在测定金属丝的直径时，螺旋测微器的读数如图所示。可知该金属丝的直径d＝______×10-3 米。2、（ 92 年）在用电流场模拟静电场描绘电场中等势线的实验中，所用的器材除了木板、白纸、复写纸、圆柱形电极、导线、电池、电键外，还必须有______、______和______。3、（ 92 年）图中直线AB 为一定质量的理想气体等容过程的p－t图线， 原点 O 处的压强 p＝0，温度 t＝ 0℃。现先使该气体从状态A出发，经过一等温膨胀过程，体积变为原来体积的2 倍，然后保持体积不变，缓慢加热气体，使之到达某一状态F。此时其压强等于状态 B 的压强，试用作图方法， 在所给的 p－ t 图上，画出 F 的位置。4、（ 93 年）有一游标卡尺，主尺的最小分度是1 毫米，游标上有 20 个小的等分刻度。用它测量一工件的长度，如图所示，图示的读数是_______毫米。5、（ 93 年）一位同学用单摆做测量重力加速度的实验。他将摆挂起后，进行了如下步骤：(A) 测摆长 l: 用米尺量出摆线的长度。(B) 测周期 T: 将摆球拉起，然后放开。在摆球某次通过最低点时，按下秒表开始计时，同时将此次通过最低点作为第一次，接着一直数到摆球第60 次通过最低点时，按秒表停止计时。读出这段时间t ，算出单摆的周期 T＝t/60 。(C) 将所测得的L 和 T 代单摆的周期公式算出g，将它作为实验的最后结果写入报告中去。 指出上面步骤中遗漏或错误的地方，写出该步骤的字母，并加以改正。 ( 不要求进行误差计算) 6、（ 93 年）如图A所示的电路中，两二极管均可视为理想二极管，R1=R2。a 端对 b 端的电压与时间的关系如图B的上图所示。请在图B的下图中作出a 端对 c 点的电压与时间的关系图线( 最少画一个周期，可用铅笔作图) 。7、（ 93 年）将量程为100 微安的电流表改装成量程为1 毫安的电流表，并用一标准电流表与改装后的电流表串联，对它进行校准( 核对 ) 。改装及校准所用器材的实物图如下(其中标准电流表事先已与一固定电阻串联。以防烧表) 。校准时要求通过电流表的电流能从0 连续调到 1 毫安。试按实验要求在所给的实物图上连线。8、(94 年) 将橡皮筋的一端固定在A 点，另一端拴上两根细绳，每根细绳分别连着一个量程为 5 牛、最小刻度为0.1 牛的弹簧测力计。 沿着两个不同的方向拉弹簧测力计。当橡皮筋的活动端拉到O点时，两根细绳相互垂直, 如图 19-12 所示、这时弹簧测力...
