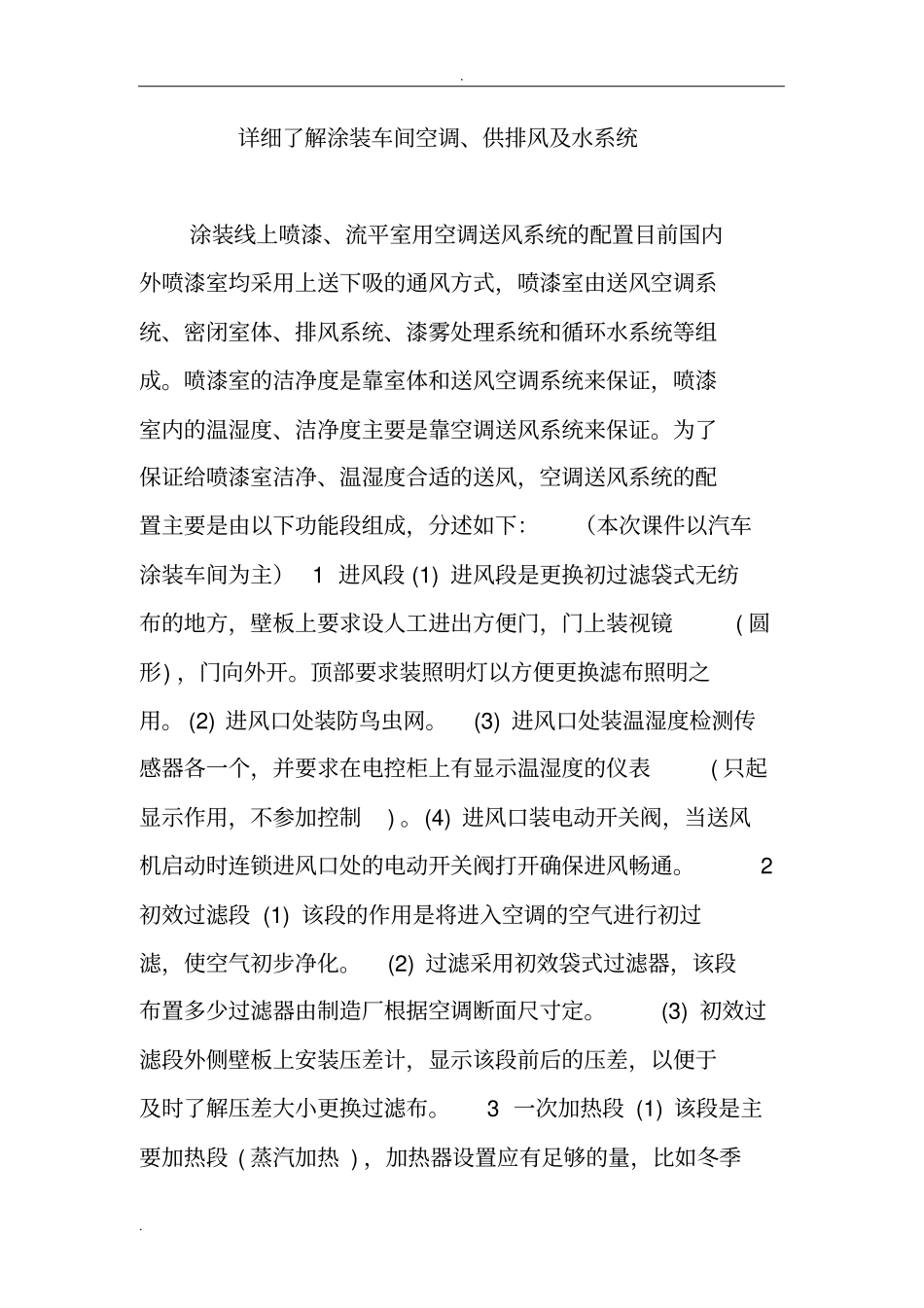

. . 详细了解涂装车间空调、供排风及水系统涂装线上喷漆、流平室用空调送风系统的配置目前国内外喷漆室均采用上送下吸的通风方式，喷漆室由送风空调系统、密闭室体、排风系统、漆雾处理系统和循环水系统等组成。喷漆室的洁净度是靠室体和送风空调系统来保证，喷漆室内的温湿度、洁净度主要是靠空调送风系统来保证。为了保证给喷漆室洁净、温湿度合适的送风，空调送风系统的配置主要是由以下功能段组成，分述如下：（本次课件以汽车涂装车间为主） 1 进风段 (1) 进风段是更换初过滤袋式无纺布的地方，壁板上要求设人工进出方便门，门上装视镜( 圆形) ，门向外开。顶部要求装照明灯以方便更换滤布照明之用。 (2) 进风口处装防鸟虫网。(3) 进风口处装温湿度检测传感器各一个，并要求在电控柜上有显示温湿度的仪表( 只起显示作用，不参加控制) 。(4) 进风口装电动开关阀，当送风机启动时连锁进风口处的电动开关阀打开确保进风畅通。2 初效过滤段 (1) 该段的作用是将进入空调的空气进行初过滤，使空气初步净化。(2) 过滤采用初效袋式过滤器，该段布置多少过滤器由制造厂根据空调断面尺寸定。(3) 初效过滤段外侧壁板上安装压差计，显示该段前后的压差，以便于及时了解压差大小更换过滤布。3 一次加热段 (1) 该段是主要加热段 ( 蒸汽加热 ) ，加热器设置应有足够的量，比如冬季. . 要将空气从 -10 ℃加热到 35℃左右。 (2) 该段在蒸汽管路上设置电动调节阀。电动调节阀由空调出风风管上的温度传感器感温及电控柜的设置来控制调节阀的开度，从而控制给蒸汽量的大小进而控制温度，温度超过设定值时自动减小阀的开度，不够设定值时自动增大阀的开度，根据所需空气温度自动调节。 (3) 在电动调节阀处设置管路旁通。(4) 在蒸汽管路的最低点设置放水阀，每天工作前先放冷凝水，待放水阀出蒸汽时关闭，之后才能开机运行，这样可以防止管路积水而导致运行不稳。 (5) 在蒸汽管路出口处加装冷凝水疏水器及管路旁通并安装止回阀。4 第一中间段 (1) 该段的作用是将一次加热段的加热器和雾化喷淋段的挡水板离开一定距离，防止由于加热器发热损坏挡水板。(2) 该段的另一作用是人工检修加热器及安装雾化喷淋段的挡水板。(3) 该段设人工进出门，门向外开，要求密封，门上设圆形视镜，段顶部设防水照明灯。 5 雾化喷淋段 (1) 该段的主要是加湿空气作用，另外还起到一定的空气降温作用。加湿的目的是提高空气中的相对湿度。...
